Angulo para el radiador. dispositivo y dimensiones

Las baterías para calefacción de espacios son estructuras diseñadas para el intercambio de calor. La tubería del sistema generalmente está conectada a cada lado. En relación con la posibilidad de situaciones imprevistas, se puede proporcionar la instalación de válvulas, cuyos elementos principales son a menudo válvulas de esquina para radiadores.

Propósito principal

Los productos para cerrar el suministro de refrigerante se instalan en redes de calefacción de distrito, así como en edificios individuales de varios tipos. Con su ayuda, es posible mejorar significativamente la funcionalidad de un sistema de calefacción en particular.

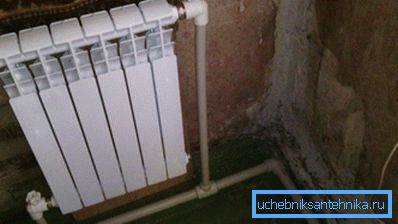

Las válvulas de cierre generalmente se instalan en las tuberías de entrada y salida, lo que abre amplias posibilidades.

• Si es necesario, puede reemplazar el calentador sin quitar primero el refrigerante del sistema.
• Por medio de una grúa, es posible controlar las condiciones de temperatura en una habitación en particular, ahorrando recursos de energía.
• La limpieza del radiador también se puede hacer sin drenar el medio de trabajo de la red de calefacción.

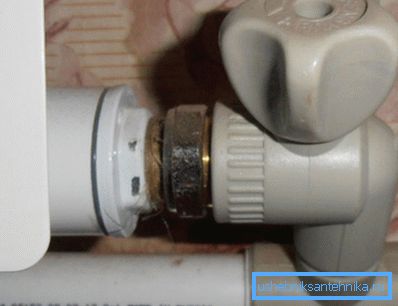

Nota Por lo general, una válvula de bola de tipo angular se monta directamente en frente del calentador en el tubo de entrada y salida de un sistema de calefacción doméstico de dos tubos.

Informacion basica

La válvula de esquina de polipropileno del radiador es bastante popular entre las redes de calefacción modernas. Su precio es realmente bajo, pero permite un funcionamiento confiable del sistema de comunicación. El material polimérico es capaz de soportar diferencias significativas de temperatura.

Especificaciones del producto

Los dispositivos con una carcasa de polipropileno son excelentes para bloquear el flujo del medio de trabajo en los sistemas de calentamiento de agua. La siguiente tabla muestra las características técnicas de este dispositivo para que los maestros principiantes puedan familiarizarse con ellos.

Atencion A pesar del uso activo de polipropileno en la fabricación de productos similares, se pueden usar otros materiales en el proceso de producción. El latón no es menos popular, por ejemplo.

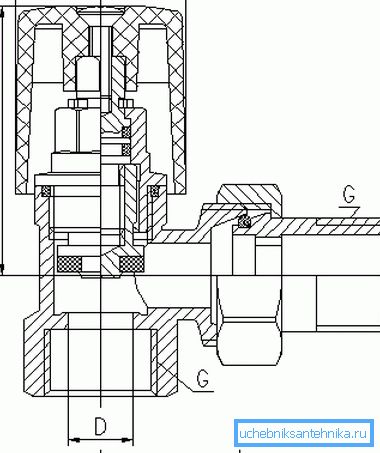

Accesorio del dispositivo

El cuerpo del producto está hecho de polipropileno, mientras que la parte exterior contiene un tinte blanco y la parte interior no. Debajo del clip hay una pieza de inserción de latón, equipada con una rosca especial, por medio de la cual se fija un elemento especial con un anillo de sellado.

El mango está hecho de plástico ligero. Con un tornillo pequeño, está unido a una varilla de latón, que tiene un par de cajas de relleno. El flujo del fluido de trabajo está bloqueado debido a la válvula de bola.

Dimensiones totales

El ángulo de la válvula del radiador 1 2 tiene una altura de 88 mm. La distancia desde la parte superior de la válvula al eje central es de 58 mm, y desde el inicio de la conexión roscada al eje central: 57 mm. En cuanto al peso, tal producto pesa exactamente 160 g.

El ángulo de la polla del radiador 25 3 4 tiene una altura de 99 mm. Desde el borde de la válvula hasta el eje central, la distancia es de 59 mm, y desde la rosca - 69 mm. Tal dispositivo pesa 230 g.

Recomendaciones de instalación

• Los productos pueden instalarse en cualquier posición.. No debe haber contaminación en la superficie del dispositivo. Todo el trabajo debe realizarse a una temperatura del aire de al menos +10 grados.
• La espita se une con la llave de la rueda.. Después de apretar a mano, la tuerca de unión se aprieta aproximadamente media vuelta. La rosca está sellada con material de sellado de PTFE.
• La fijación de la grúa a la tubería de polipropileno se realiza por exposición térmica. Durante el trabajo utiliza una máquina de soldadura especial. La temperatura de trabajo suele ser de 260 grados.

Operación y mantenimiento

Los productos deben usarse a ciertas condiciones de temperatura y presiones. Estos indicadores se exponen en la tabla con características técnicas. El cuerpo del producto no debe exponerse a productos químicos que puedan reaccionar con el polipropileno.

Deben evitarse los casos de congelación del entorno de trabajo en la parte interna del dispositivo, ya que esto puede dañar las partes principales. Al drenar la red, es recomendable dejar el grifo abierto para que el líquido no permanezca en las cavidades.

Almacenamiento y transporte

Los productos deben almacenarse teniendo en cuenta los párrafos GOST 15150, que reflejan los requisitos básicos. Los productos deben estar completamente protegidos contra la exposición prolongada a la luz solar. Los toldos ventilados se recomiendan como el receptáculo principal.

En cuanto al transporte, puede realizarse por cualquier transporte, ya que los productos no están clasificados como carga especial. Las operaciones de carga y descarga deben realizarse a una temperatura no inferior a -10 grados. Si el transporte se realiza en condiciones de heladas, se deben tomar ciertas medidas para evitar la transferencia de cargas mecánicas.

Parte final

Se debe prestar especial atención a la válvula de esquina del radiador con un estadounidense bajo pa. Se basa en un acoplamiento de liberación rápida que consta de tres elementos en forma de tuerca de sombrerete y partes contrarias. Las instrucciones adicionales para instalar productos se presentan en el video de este artículo. Después de familiarizarse con él, el trabajo de instalación se puede hacer fácilmente a mano.
