Ajuste del interruptor de presión de agua para la bomba.

El interruptor de presión es un elemento clave en la automatización de la bomba o estación de bombeo, da una señal para encender y apagar la bomba. Según el fabricante y el modelo, los ajustes de fábrica pueden diferir, pero, como regla general, el umbral inferior para encender la bomba se establece a una presión de 1.4–1.8 bar, y el umbral para apagar es de 2.5–3 bar. Pero a veces estos ajustes de umbral de operación no son suficientes para el funcionamiento normal de los dispositivos de plomería, por lo que es necesario ajustar el interruptor de presión de agua para la bomba, Para elegir parámetros individuales para su encendido y apagado.

Diseño y principio de funcionamiento.

Antes de comenzar a configurar el relé, debe comprender el diseño y el principio de su trabajo. El diseño del relé es bastante simple y consta de contactos, placa cargada por resorte, que se ve afectada por la presión del agua.

1. Vivienda
2. Grupo de contacto para la conexión de la bomba.
3. Terminales para conexión a red.
4. Terminales de puesta a tierra.
5. Tuerca para conectar el relé al suministro de agua.
6. Ajuste de presión diferencial de muelle.
7. Presión mínima de ajuste del muelle.
8. El nodo donde se encuentra el pistón y la membrana.

Sobre una base de metal se fija en un extremo de una plataforma de metal, que puede subir y bajar bajo la acción del pistón. El pistón es accionado por la presión del agua. La plataforma tiene dos resortes (6,7), un resorte grande (7) contrarresta la fuerza del pistón (agua), equilibrando así. El pequeño resorte (7) no tiene efecto inmediatamente, pero después de que la plataforma se eleva a cierta altura, y tan pronto como la plataforma toca el resorte más pequeño, el pistón es contrarrestado por las fuerzas de ambos resortes y la resistencia de la fuerza del pistón aumenta, desde ese momento la plataforma necesita subir un poco. Los contactos se abren y la bomba se apaga. Para abrir y cerrar los contactos se encuentra una pequeña bisagra con un resorte. Tan pronto como la plataforma se eleva por encima de esta bisagra, los contactos rebotan hacia abajo y el circuito eléctrico se abre, tan pronto como la fuerza del pistón (agua) se debilita, la plataforma baja y los contactos se cierran.

Un resorte grande es responsable de encender la bomba, es decir, para el límite inferior de presión, y con la ayuda de un resorte pequeño, se controla el momento en que se apaga la bomba, o más bien, se establece la diferencia entre el encendido y apagado.

Personalización

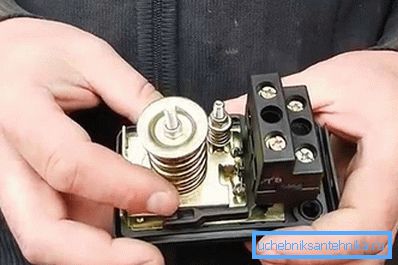

Basado en el principio del relé, su configuración es cambiar la rigidez entre la plataforma, que se ve afectada por la presión del agua y los contactos. El ajuste se realiza cambiando la rigidez del resorte, que está comprimido o debilitado, ajustando las tuercas. Antes de iniciar el ajuste, es necesario fijar los indicadores del manómetro durante el encendido y apagado de la bomba. A continuación, desconecte el relé de la red y retire la cubierta de la carcasa. Con una llave, desatornillando o girando las tuercas, ajuste los parámetros necesarios:

• si solo es necesario cambiar el umbral de conmutación inferior (aumentar o disminuir), entonces es necesario presionar o soltar la tuerca en el resorte (7);
• para aumentar o disminuir el límite superior de la parada de la bomba, es necesario apretar o desenroscar la tuerca en el resorte (6), al apretar - elevamos el límite de corte de la bomba, y al desenroscar, al contrario, la bajamos, aumentando la diferencia entre encendido y apagado;
• Si necesita cambiar dos parámetros a la vez, entonces el límite inferior se ajusta primero utilizando un resorte (7), y luego establecemos la diferencia utilizando un resorte (6);

Todos los cambios deben ser monitoreados con un manómetro. Vale la pena considerar que al cambiar la diferencia de presión, reducimos o aumentamos la duración de la bomba, y esto aparecerá en el cambio de presión en la red de suministro de agua. Si la diferencia de presión es pequeña, la presión en la red será "suave" sin caídas visibles, pero el número de arranques de la bomba aumentará, lo que puede afectar su vida útil.

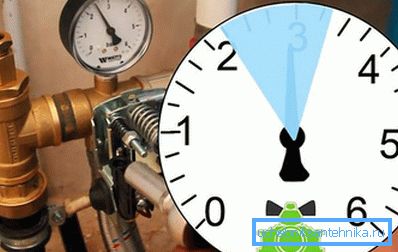

Características de ajuste

Al realizar el ajuste, debe recordar que la presión superior no debe ser superior a la presión máxima que puede generar una bomba (puede verla en los datos de clasificación de la bomba). La presión superior no debe exceder el 80% de la presión máxima permitida para un modelo específico, y estos parámetros se indican en las instrucciones para el relé. Además, antes de realizar el ajuste, debe verificar la presión de aire en la pera del tanque hidráulico; debe ser inferior a 0,2 bar del umbral inferior de la bomba. Otro requisito para el ajuste es la diferencia entre la presión de encendido y apagado, debe estar dentro de 1 a 1.5 bar. Al cambiar los parámetros, no puede apretar las tuercas hasta que se detenga, esto puede llevar al hecho de que el relé se detiene por completo.

El video

Este video muestra cómo ajustar el interruptor de presión para una bomba:
