Adaptador de fondo de pozo: reglas de autoinstalación

Un adaptador o adaptador de enchufe es un accesorio relativamente nuevo en el mercado que le permite conectar una tubería de agua por debajo de la profundidad de congelación del suelo. Al mismo tiempo, se mantiene el acceso completo para la reparación y el mantenimiento de la fuente de agua y el equipo de levantamiento de agua.

Diseño del dispositivo

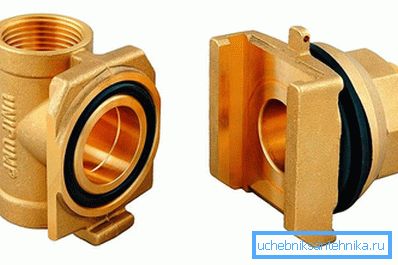

El diseño de este dispositivo es bastante simple. Se compone de dos elementos. La primera parte es estacionaria y se monta desde el interior de la carcasa en un agujero perforado, a saber, a través de un anillo de sellado de goma y una placa de metal curvada de sujeción, que se fija afuera con una tuerca abocinada. La segunda parte, a la cual se une el tubo de elevación con la bomba, se inserta en la diapositiva en forma de cuña del primer elemento fijo, tal conexión se llama "cola de milano". Gracias a ello, se crea una conexión confiable y estrecha entre las partes del adaptador. Este producto está hecho de un material resistente a la corrosión de cobre o latón.

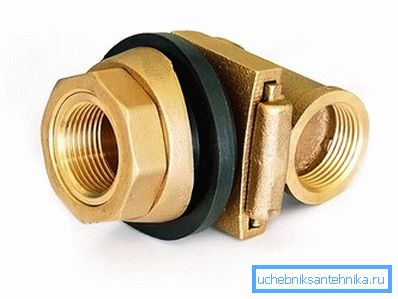

Fortalezas y debilidades

Las ventajas incluyen:

• bajo costo, que es varias veces menor en comparación con el cajón;
• Instalación rápida y fácil que no requiere herramientas y habilidades especiales;
• la compacidad, a diferencia de un cajón, no ocupa el territorio, solo una cabeza limpia será visible sobre la superficie del pozo;
• posibilidad de instalación a un alto nivel de agua subterránea;
• Buena estanqueidad de las juntas a tope.

Dado que este dispositivo ha aparecido recientemente en el mercado, no existe una larga experiencia operativa. Hasta el momento, no se han encontrado defectos especiales. De las desventajas, se puede observar que, en comparación con el cajón, la automatización, el tanque hidráulico, las grúas y otros equipos, deberán realizarse en una habitación separada.

Antes de realizar la instalación, debe comparar el tamaño y el diámetro de la carcasa, de modo que pueda bajar libremente la bomba al pozo. El adaptador se extiende aproximadamente 3 cm desde el interior de la carcasa.

Procedimiento de instalación

Antes de la instalación, necesita hacer una llave en forma de T. Puede ser de plástico o tubo metálico. En este caso, tendrá que juguetear con metal, cortando hilos. Con el plástico, todo es mucho más fácil gracias a las juntas de compresión. Por un lado, la llave tiene una rosca que se atornilla al adaptador y, por otro lado, se adjunta una T, lo que hace que sea más fácil girar y desenroscar la llave del dispositivo. La longitud de la llave debe ser igual a la profundidad de instalación de la estructura, contando desde el borde de la carcasa.

La instalación comienza con la excavación de una zanja a una profundidad de congelación. Una vez que la zanja está lista, se perfora un agujero en la carcasa con un taladro bimetálico. El cortador de fresado debe corresponder al diámetro del tubo adaptador de salida o ser un poco más grande. Luego, utilizando la llave, el adaptador está completamente ensamblado y la parte no extraíble del adaptador se baja y se fija con una tuerca de sombrerete. Para facilitar la instalación, puede resaltar el orificio con una pequeña linterna introducida en el pozo.

Para que la parte de montaje del adaptador que se adjunta a la pared de la carcasa no se salte y caiga en el pozo durante la instalación, el elemento extraíble al que se adjunta la llave debe girarse 180⁰. Por lo tanto, se eliminará moviéndose hacia abajo, no hacia arriba. Una vez que la tuerca ha sido cebada, el adaptador debe volver a colocarse en un estado normal y comprimirse. Además, para no perder el anillo de sellado, debe tratarse con grasa de silicona para una mayor estanqueidad.

Antes de continuar con la instalación del elemento extraíble del dispositivo, debe conectar la tubería, el cable y el cable de la longitud requerida a la bomba. Es aconsejable orientar el cable y el cable para que estén en el lado opuesto de la tubería. El acoplamiento que conecta este dispositivo a la tubería de agua debe ser de latón, y en ningún caso de plástico, ya que, debido al peso del agua y la vibración de la bomba, se puede extraer del adaptador. También para una conexión más confiable, necesita usar un tubo de plástico etiquetado SDR11, ya que tiene una pared más gruesa.

Después de ensamblar todo, la bomba se introduce en el pozo y se usa la llave para conectar ambos elementos. No es necesario retirar la llave de montaje, se puede cortar al ras con la carcasa. El video preparado describe con más detalle otras características de la instalación.

El cable de seguridad está fijado en la punta. Solo alivia parcialmente la carga de la bomba en el adaptador y debe estar ligeramente apretado. Por lo tanto, para un trabajo más confiable y duradero es necesario usar carcasa de metal, aunque es posible usarlo en polímero, pero, de nuevo, deben ser carcasa.

El video

Conozca más sobre el trabajo de instalación, además de obtener consejos prácticos de un especialista, puede ver el video:

Esquemas

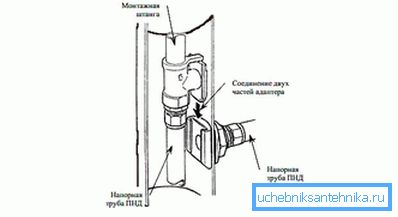

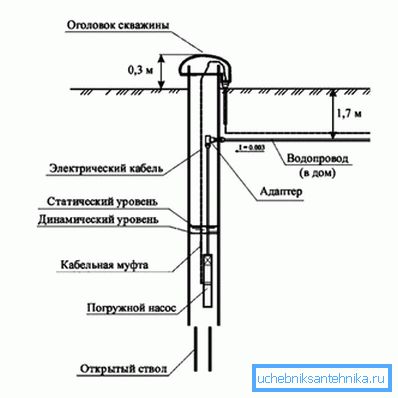

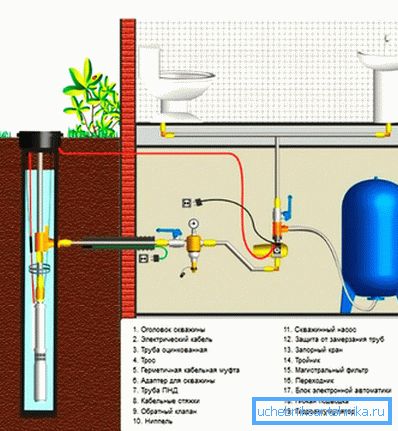

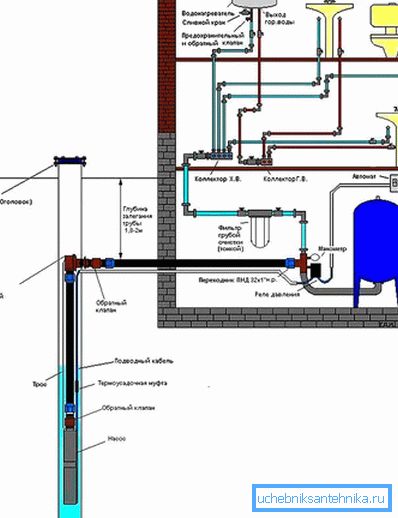

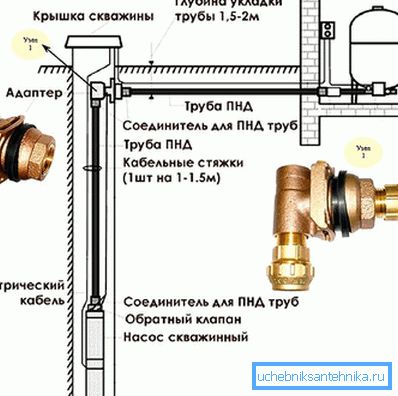

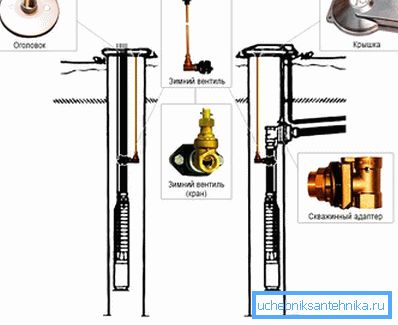

Si tiene que instalar un adaptador de fondo de pozo, estos esquemas lo ayudarán a comprender el principio de su funcionamiento, así como las características de su ensamblaje:
