Suministro de agua

El sistema de suministro de agua en una casa privada se resuelve de varias maneras: es la ingesta de agua de un pozo (pozo), un enlace a la red general, así como una conexión no autorizada al suministro público de agua, lo cual es altamente indeseable porque conlleva sanciones.

Así que solo los dos primeros métodos son adecuados para nosotros, aunque en la mayoría de los casos el sector privado (especialmente fuera de la ciudad) tiene sus propias fuentes de agua en casi todos los jardines, usaremos una bomba sumergible. Esto se discutirá a continuación, así como demostraremos el video en este artículo.

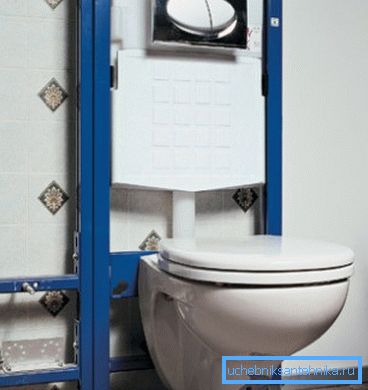

Conexión de la instalación al suministro de agua. Inodoro suspendido

Agua en la casa

Reglas de conexión al suministro de agua centralizado.

Nota Según la Ley Federal de Rusia, la responsabilidad por la conexión ilegal no autorizada a un sistema de suministro de agua potable centralizada se castiga con una multa administrativa. Por lo tanto, para individuos, oscila entre 1.000 y 1.500 rublos, para funcionarios de 2.000 a 3.000 rublos y para entidades jurídicas de 20.000 a 30.000 rublos.

Licencia para la construcción de edificios e instalaciones de comunicación.
  • La capacidad de conectarse legalmente al sistema de suministro de agua centralizado está determinada únicamente por la sucursal local de Vodokanal, por lo tanto, en primer lugar, debe solicitar ayuda allí.. El desempeño del trabajo lo pueden realizar tanto Vodokanal como organizaciones de terceros, a menudo recomendadas por el mismo Vodokanal, excepto que el precio de instalación suele ser demasiado alto. El alto costo, como regla, está motivado por la presencia de una licencia para la producción de tales obras.
  • Sin embargo, la instrucción permite un enlace independiente, incluso si no tiene una licencia para ello, pero nuevamente, la decisión final dependerá de la organización, en cuyo departamento se encuentra el sistema.. Pero, en total, esta es una pregunta que puede resolverse, aunque a veces no lo hace sin un determinado soborno, por lo que existe la oportunidad de recopilar un paquete completo de documentos.
  • Pero, una vez más, el proceso de conexión debe realizarse en presencia de un representante de Vodokanal, o simplemente lo hacen ellos mismos: todo lo que necesita hacer es un revestimiento de tubería.. Por supuesto, siempre hay una cierta burocracia con los documentos, pero una conexión con el sistema centralizado le ahorrará muchos problemas en el futuro.

Conexión de bomba sumergible

Fosa del pozo con el cajón a la casa.

En el caso de un pozo, es posible conectar el hidróforo al suministro de agua; por regla general, la distancia desde el espejo de agua hasta el nivel del suelo de 7 metros o menos es suficiente para esto (tales bombas están diseñadas para elevarse hasta 9 metros, aunque hay unidades especiales de profundidad que operan a 30 metros de profundidad) .

Sin embargo, ahora las bombas sumergibles se utilizan cada vez más para pozos y perforaciones; son algo más caras, pero estos instrumentos son más potentes y prácticamente no tienen límites de inmersión (proporcionan ingesta de agua incluso en los pozos más profundos, más de 50 m).

Agujero en el anillo de pozo

Entonces, conectaremos el sistema de suministro de agua desde el pozo o el pozo usando una bomba sumergible y en el anillo del pozo, debajo del punto de congelación del suelo, tendrá que hacer un agujero para la tubería, o más bien, habrá una conexión de esquina de compresión en el agujero que conecta la tubería desde la bomba y la casa.

Una válvula de retención se atornilla a la bomba, a la que se conecta el tubo de HDPE de 32 mm (polietileno de baja presión) y luego se conecta a la esquina. Además, la unidad está fijada al cable, uno de cuyos extremos se muestra fuera del círculo exterior del pozo (el cable eléctrico pasa por un orificio con la manguera de HDPE).

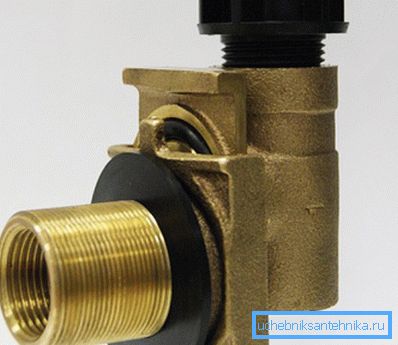

Así que los componentes del adaptador están desconectados.

Para mover el tubo de HDPE en el pozo, es mucho más conveniente instalar un adaptador que reemplace la conexión de compresión de la esquina. Este es un adaptador de este tipo, que consta de dos partes, que se sujetan entre sí con la ayuda de un sistema deslizante, como un trineo. Grasa especial en la unión del skid contiene agua.

Sujete la parte exterior del adaptador al tubo de producción.

En la tubería de producción del pozo, necesitará un cortador de corona de diamante para hacer un agujero de un diámetro adecuado con sus propias manos, pero si todavía hay una cubierta allí, entonces el agujero para el acceso a la tubería de producción puede cortarse con un molinillo. Ahora, sin conectar la bomba.

Iniciamos el adaptador en el orificio del orificio utilizando una varilla, que puede ser de HDPE con un accesorio de compresión directo en el extremo (el interior del adaptador tiene un lugar especial para la conexión roscada, en la foto es negro). Fije la tuerca del adaptador.

Después de eso, desconectamos el adaptador y fijamos una bomba con una válvula de retención y un tubo de polietileno a su parte extraíble; todo aquí es exactamente igual que con el montaje en pozo. La unidad ensamblada se introduce en el pozo, ajustándola con una varilla para conectar las dos partes del adaptador. Si el acoplamiento no funciona la primera vez, no se desespere, seguramente podrá hacer esto en varios intentos.

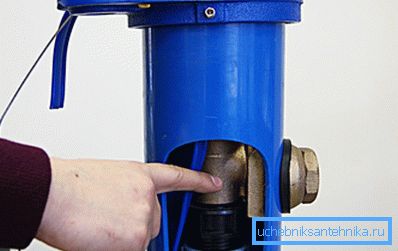

La conexión de dos partes en la sección de perforación.

La bomba se fija con un cable a la boca del pozo, además, hay terminales de conexión en la punta para construir el cable eléctrico, que en cualquier caso no tendrá suficiente. También puede conectar el cable directamente a la zanja, solo que aquí es recomendable cerrar la torcedura con boquillas térmicas: primero, cada torcedura por separado y luego todo el cable, en general.

Nota La parte inferior de la zanja es necesaria para llenar el colchón de arena, de aproximadamente 2-3 cm de altura; esto distribuirá uniformemente la carga en la tubería y el cable de la presión del suelo. Desde arriba, la comunicación también debe cubrirse con arena para que cubra al menos 4-5 cm. Esto protege la tubería y el cable de objetos afilados que pueden estar en el suelo (piedras, vidrio, alambre, etc.). Para no aplastar el colchón de arena, solo se vierte abundantemente con agua: la contracción se produce al instante.

Estación de bombeo

Nodo de conexión

Si usa una bomba sumergible, deberá equipar una estación de bombeo (generalmente, esto se hace en un pozo que tiene ladrillos y concreto), pero si se estrella en un suministro de agua centralizado, después de instalar el HDPE, simplemente instale un grifo y un filtro grueso.

Entonces, comencemos desde el HDPE enrollado en el cajón: si tiene miedo de que se congele, a continuación, instale una T especial con un cable de calefacción y una válvula de drenaje, y luego establezca la válvula de cierre general.

A esto le sigue un filtro grueso, y luego se instala un tanque de membrana, que proporciona presión de respaldo en el sistema y una unidad con un interruptor de presión y un sensor de funcionamiento en seco. Pero es mejor si estos dos dispositivos, el relé y el sensor, se instalan por separado, por lo que en caso de fallo, tendrá que cambiar solo un nodo, y no dos a la vez.

Por supuesto, no puede instalar el sensor de funcionamiento en seco en absoluto, pero luego no tendrá una parada de emergencia del motor, si resulta que no está en el agua, sino en el aire (cuando el aire pasa a través del dispositivo en lugar de agua, abre el circuito).

Ahora solo tiene que instalar un filtro fino (generalmente es un frasco con un cartucho), o incluso puede poner 2 piezas si el agua está sucia y comenzar a cablear desde este lugar.

Diseño

Nota En ausencia de agua caliente, algunas personas intentan usar un vapor térmico con una conexión al suministro de agua, pero tales acciones son extremadamente ineficientes y, en primer lugar, porque se trata de una caldera normal, con un calentamiento constante. Como calentadores económicos, es mejor usar dispositivos de flujo continuo o una caldera eléctrica pequeña (10 l).

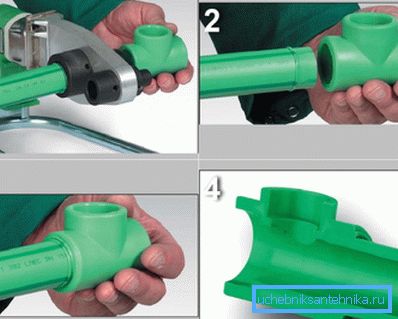

Soldadura de polipropileno

Actualmente, el cableado de agua fría y caliente se realiza con mayor frecuencia con tuberías de polipropileno, pero está marcado por su capacidad para resistir una cierta presión y una temperatura constante: estos son PN-10, PN-16, PN-20 y PN-25.

Los dos primeros tipos de tuberías se utilizan exclusivamente para distribuir agua fría y el segundo, para calentar y calentar. Pero la plomería experimentada para la plomería, como regla general, usa el PN-20, es bueno, tanto para el frío como para la línea de emergencia.

Diámetro en mm Profundidad de soldadura en mm Tiempo de calentamiento en segundos. Tiempo de enfriamiento en min.
20 14–17 6 2
25 15–19 7 2
32 16-22 8 4
40 18-24 12 4
50 20–27 18 4
63 24–30 24 6
75 26–32 30 6
90 29–35 40 8

Tabla de parámetros de soldadura de tuberías SPR

Preste atención a la mesa: verá el tiempo de soldadura y también la inmersión óptima de la tubería en la conexión. El cumplimiento de estos parámetros le permitirá mantener la permeabilidad de las tuberías tanto como sea posible y la presión en sus grifos siempre será buena.

Conclusión

En conclusión, me gustaría decir algunas palabras sobre los baños, por ejemplo, asegúrese de conectar la taza del inodoro al suministro de agua, la llave del baño, el fregadero o la caldera eléctrica a través de los grifos. Esto permitirá la prevención, reparación y reemplazo de un nodo, sin desconectar toda la tubería de la casa.
