Accesorios de plomería: elementos adicionales, sin los

11-07-2018
Suministro de agua

Los componentes para tuberías representan un extenso grupo de piezas que se utilizan en la instalación de sistemas de suministro de agua. El uso de tales elementos le permite construir estructuras multifuncionales complejas que proporcionan el máximo nivel de confort durante la operación.

En nuestro artículo proporcionaremos información sobre los tipos más comunes de accesorios sanitarios, así como algunas recomendaciones sobre el uso de ciertas piezas.

Usando tales partes, podemos construir un diseño complejo y eficiente.

Clasificación general

Tee de plástico con una pestaña en una rama

Las tees de agua, acoplamientos, adaptadores, grifos, mezcladores, mangueras y muchos otros elementos actuales se utilizan ampliamente en la instalación de circuitos que transportan agua. Cada una de estas partes realiza su función, pero aún así puede dividir condicionalmente el rango completo en varios grupos grandes:

Categoría de parte Funciones y características de diseño.
Conectando
  • Se utiliza para atracar tuberías de igual o diferente diámetro.
  • La conexión se puede hacer tanto en línea recta como en ángulo.
  • También es posible ramificar el contorno en varias partes.
  • El principal requisito es garantizar la confiabilidad lo más cerca posible de la confiabilidad de una tubería monolítica.
Cierre
  • Esta categoría incluye grifos, válvulas y mezcladores.
  • Los accesorios realizan la función de superposición temporal del espacio de la tubería.
  • En el estado cerrado, los dispositivos deben bloquear de manera confiable el flujo de agua, pero al mismo tiempo deben garantizar la rápida apertura y entrada de fluido en la sección del sistema o en el punto de consumo.
Midiendo
  • Están incrustados en la tubería en la etapa de su instalación o conectados a terminales especiales.
  • Se utiliza para medir los parámetros del flujo de agua: velocidad, presión, temperatura, etc.
  • Para la mayoría de estos dispositivos se caracteriza por su alto precio, debido a la alta complejidad de su fabricación.
Adicional
  • Una categoría en la que a menudo se distinguen los componentes que no están incluidos en los grupos anteriores.
  • Los detalles adicionales a menudo incluyen varias mangueras, tapones, válvulas de agua, etc.

Además, también existe una clasificación de accesorios según el material de fabricación. Como norma, todos los productos se dividen en metal, plástico y combinados.

Presta atencion La instrucción recomienda utilizar el tipo de accesorios que se adapte mejor al tipo de tuberías utilizadas y, idealmente, seleccionar productos de un solo fabricante.

Para cada material - su propio conjunto de accesorios

Elementos de conexion

Variedades mas comunes

Los accesorios de conexión se presentan en el mercado moderno en la gama más amplia. Una parte importante de dichas piezas son accesorios roscados para tuberías de diferentes materiales, y por lo tanto comenzaremos el análisis con ellos.

Según la forma y el propósito, existen tales elementos:

  • Embrague - La conexión más sencilla, equipada con hilo. Se utiliza para acoplar dos tuberías sin cambiar de dirección. Dependiendo del diseño, se puede usar para montar productos del mismo diámetro o diferentes.

Presta atencion La parte del hardware que conecta las tuberías con una sección transversal diferente del pasaje generalmente se denomina adaptador. Un ejemplo es un divisor de plomería, en el cual una rama más delicada se extiende desde la tubería principal.

Esquina de agua montada en la pared
  • El tee tampoco es difícil, pero se usa para unir tres secciones de la tubería. Las camisetas son rectas y angulares.
  • Las cruces rara vez se utilizan para equipar el suministro de agua, pero en la alcantarilla son casi indispensables. En algunos casos, la araña se puede usar como un divisor del circuito principal en tres circuitos adicionales.
  • La rodilla y la esquina se utilizan para diseñar el giro de la carretera.. En la mayoría de los casos, es la rodilla que se utiliza en forma de partes del arco, ya que las esquinas debajo de 900 crear demasiada resistencia al flujo de agua.
  • Boquilla de plomería: ajuste sencillo con corte roscado en dos boquillas sobresalientes. Se utiliza para crear conexiones desmontables.
Foto de pezón de latón.
  • Brida: un diseño que proporciona una conexión confiable de la red de agua con varios diseños.
  • Tapa para tuberías de agua: elemento final, que se instala en la parte final del circuito. Debería proporcionar una superposición confiable de la tubería, pero si es necesario, el tapón se puede desatornillar y drenar.
Tapón metálico con rosca interior.

Naturalmente, cada uno de estos elementos puede producirse entre los diez primeros, si no en un centenar de modificaciones y tamaños, por lo que debe seleccionar cuidadosamente las piezas para la instalación.

Modelos específicos para productos poliméricos.

El material tradicional para el montaje de circuitos de fontanería es el metal.

Sin embargo, recientemente, los tecnopolímeros, que están conectados utilizando detalles específicos, se están utilizando cada vez más como alternativas.

  • Los accesorios de soldadura se suelen comprar para instalar tuberías de polipropileno para agua.. Están hechos del mismo material que las tuberías, lo que le permite formar conexiones permanentes calentando y soldando piezas.
Instalación de la conexión en el tubo de PE.
  • Los accesorios de sujeción se utilizan a menudo para conectar tuberías de polietileno.. La estanqueidad del sitio se logra al engarzar el tubo con un inserto especial (polímero o metal) que, a su vez, se fija con una tuerca de sombrerete. Con una instalación y operación adecuadas, este diseño puede soportar una presión suficientemente alta.

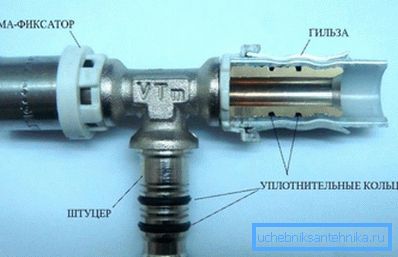

Ajuste de crimpado
  • Mangas de crimpado: los accesorios más populares para metal y plástico.. Se utilizan para crear una conexión permanente: un núcleo de metal se inserta en el tubo, que está rizado desde el exterior por un manguito hecho de aluminio o latón fino. Debido al diseño especial del núcleo, se forman anillos de sellado con alta estanqueidad.

Como es el caso de los accesorios convencionales, estas piezas se producen en una grilla dimensional extensa.

Accesorios de tubería

Grifos y mezcladores

El segundo grupo más diverso de herrajes para muebles son varios grifos, botes y mezcladores. Como señalamos anteriormente, su tarea principal es abrir o cerrar la abertura del tubo si es necesario.

Válvula de bola

Hoy en día, la industria produce muchos tipos de grúas, pero con mayor frecuencia se instalan los siguientes:

  • Bola - simple, pero muy confiable en la operación.. El elemento de bloqueo es una esfera con orificios, que es impulsado por una varilla rígida. Cuando la abertura de la esfera está alineada con el orificio en el cuerpo de la llave o el mezclador, el paso se abre y se suministra agua.

Presta atencion Como una desventaja de tales productos, a menudo indica una complejidad relativamente alta de desmontaje y reparación, pero los artesanos experimentados lo hacen bastante bien en tales tareas.

  • En caja: fácil de mantener, pero algo menos confiable. Una caja de ejes en una grúa de este tipo representa un cilindro roscado, en cuyo extremo hay una junta de sellado o un mecanismo de varias placas de cerámica que bloquean alternativamente el flujo de agua.
Mezclador de caja doble
  • También hay que destacar los mezcladores con cartuchos de plástico.. Estas piezas de polímero se utilizan exclusivamente en la vida cotidiana: por un lado, regulan el flujo de agua muy claramente, pero por otro lado, no tienen una fuerza impresionante.

Otros componentes

Además de los detalles habituales para nosotros, sin los cuales el funcionamiento del sistema de suministro de agua es imposible, se pueden destacar los siguientes:

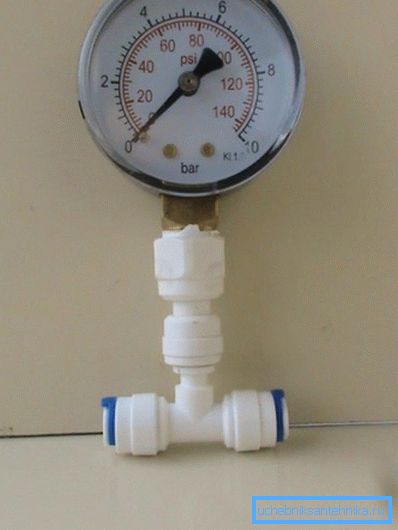

Manómetro en el tubo
  • El manómetro para el suministro de agua es un dispositivo de medición bastante simple que registra la presión en las tuberías.. Más a menudo, los manómetros están equipados con contornos en casas privadas, donde la presión es regulada por la bomba.
  • Caja de engranajes de plomería - utilizada para igualar la presión en el sistema. Este dispositivo puede ser muy útil si tiene dudas de que las conexiones de la tubería "sobrevivan" a los efectos del golpe de ariete.

Presta atencion Si en la vida cotidiana la instalación de un reductor es altamente deseable, entonces, en los sistemas industriales, la instalación de tales dispositivos es obligatoria.

El dispositivo y el principio de la caja de cambios.
  • Si no tiene la oportunidad de instalar un reductor, entonces es muy posible hacer un amortiguador para un sistema de suministro de agua con sus propias manos.. La mayoría de las veces, los tanques de expansión equipados con una membrana adicional se utilizan como tales sistemas: el dispositivo asume una presión creciente y la membrana compensa una parte significativa de la energía debido a su elasticidad.
  • Tampoco te olvides de los filtros incorporados..Estos elementos de los muebles generalmente chocan contra el contorno frente a los dispositivos complejos (las mismas cajas de engranajes), y prolongan significativamente su vida útil, capturando partículas abrasivas suspendidas en el agua.

Conclusión

El medidor de presión de agua, el filtro, el grifo, la batidora, la T, los niples, los acoplamientos y otras piezas no son menos importantes que las tuberías. Es por eso que debe estudiar detenidamente la clasificación anterior y ver el video en este artículo: para obtener al menos una idea general de los elementos que puede necesitar cuando trabaje.
