Abastecimiento de agua doméstica y alcantarillado:

¿Qué tipo de códigos de construcción o empresas conjuntas para el suministro de agua doméstica y las aguas residuales de los edificios operan en la Federación Rusa? Debemos realizar una breve revisión de los requisitos básicos de estos documentos. Además, en el marco del artículo, proporcionaremos algunos datos de referencia y describiremos los métodos más simples para realizar cálculos de tuberías de agua. Así que vamos a empezar.

Lista de documentos

En realidad, consta de solo dos puntos, además, que se superponen parcialmente.

1. El documento principal - SNiP sobre abastecimiento de agua doméstica y alcantarillado de los edificios número 2.04.01-85. Su edición actual fue aprobada por el Ministerio de Construcción en 1996.
2. El código de reglas SP 30.13330.2012 es una versión actualizada del mismo SNiP. Dado que este documento se remonta a una fecha posterior, será el tema principal de nuestra investigación; sin embargo, no cancela las acciones del SNiP.

Es curioso: el suministro externo de agua y el alcantarillado de los edificios según SNiP 3.05.04-85 también se están diseñando y construyendo hasta la fecha, a pesar de la existencia de nuevos conjuntos de reglas SP 31.13330.2012 y 32.13330.2012, duplicando parcialmente sus requisitos.

Investigando la joint venture 30.13330.2012

Alcance

Se limita a los sistemas de suministro de agua y drenaje para edificios de hasta 75 metros de altura, que corresponden a los pisos 20-25.

El documento no se aplica:

• En tuberías de agua de fuego.
• En los nodos del ascensor.
• Para sistemas especializados de suministro de agua (suministro de agua para procedimientos médicos, suministro de agua desionizada, etc.).

Disposiciones generales

En presencia de un sistema central de alcantarillado en el área de construcción, los edificios se construyen con sistemas internos de alcantarillado y suministro de agua. En su ausencia, las plantas de tratamiento de aguas residuales locales se utilizan para limpiar las aguas residuales, que deben completarse con instituciones públicas y edificios residenciales en dos pisos.

En los edificios industriales, el sistema de suministro de agua y el sistema de alcantarillado pueden estar ausentes si la empresa no tiene un sistema de suministro de agua central, y el número de empleados en un turno no supera las 25 personas.

Calidad y temperatura del agua.

La calidad del agua potable debe cumplir con los requisitos establecidos en SanPiN 2.1.4.1074. Para necesidades de producción, está determinado por requerimientos tecnológicos.

La temperatura del suministro de agua caliente en los puntos de descarga debe estar en el rango de 60 a 75 grados.

Nota del autor: en realidad, este requisito se viola, probablemente más a menudo que cualquier otro. De acuerdo con los programas de temperatura actuales, en +8 en el exterior, la temperatura del agua en la tubería de suministro de la tubería de calefacción debe ser de 46.4 - 53.2 C. Desde donde en este caso se puede tomar un mínimo de 60, el autor es totalmente incomprensible.

En jardines de infancia y guarderías, la temperatura del suministro de agua caliente no debe ser superior a +37 ° C.

El agua no potable puede suministrarse a los inodoros (orinales y cisternas de enjuague). Con menores requisitos de procesamiento, el precio por metro cúbico será notablemente más bajo.

Sistemas de plomeria

• El suministro de agua caliente de la tubería de calefacción es indeseable. Se recomienda cocinarlo en el lugar en intercambiadores de calor y calentadores de agua.
• El suministro de agua contra incendios se puede combinar con el consumo doméstico e industrial.
• El sistema de ACS debe estar circulando para mantener la temperatura del agua caliente en ausencia de un grifo. Para este propósito, los elevadores de edificios de más de 4 pisos se combinan en grupos (de 3 a 7 piezas); Los puentes se colocan en el ático o en los apartamentos.

La presión a nivel de los puntos de toma de agua debe ser la siguiente:

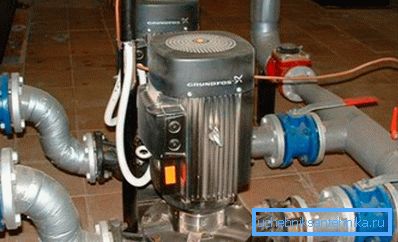

Importante: una presión de una atmósfera corresponde a una altura de columna de agua de 10 metros. En consecuencia, cualquier edificio de más de 25 metros para cumplir con estos requisitos debe completarse con un intercambio intermedio en los pisos intermedios. En la práctica, el intercambio, si lo hubiera, se instala en el sótano o en un edificio separado.

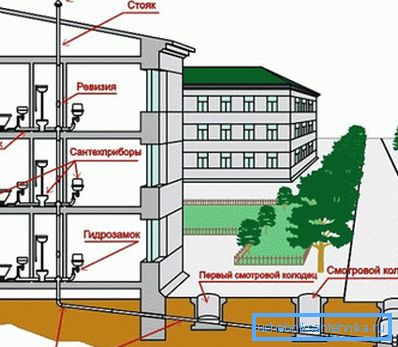

Aguas residuales

El drenaje de aguas residuales debe organizarse por tuberías cerradas por gravedad. Las líneas de alcantarillado se colocan rectas; Los giros se realizan con la instalación obligatoria de la fashonina correspondiente. El sesgo se mantiene constante en todo el sitio.

Cosas utiles

Finalmente, ofreceremos al lector una cierta cantidad de información no sistemática relacionada con el diseño, construcción y mantenimiento de tuberías de agua.

• La distancia desde el suministro de agua hasta la cimentación del edificio debe ser de al menos 5 metros.

Sin embargo, de acuerdo con SNiP 2.07.01-07, al colocar un conducto de acero o plástico en una caja protectora, la distancia desde el suministro de agua al edificio puede reducirse a un metro y medio.

• Si la red de suministro de agua pasa a través de los edificios en tránsito, permanece en el área de responsabilidad de la Red de Agua de la Ciudad. La organización de vivienda solo está obligada a proporcionar acceso a la carretera.
• Con sus propias manos, la siguiente tabla le ayudará a calcular el diámetro del sistema de suministro de agua para una casa o apartamento:

• Las instrucciones para calcular el consumo máximo de agua se reducen al uso de otra tabla:

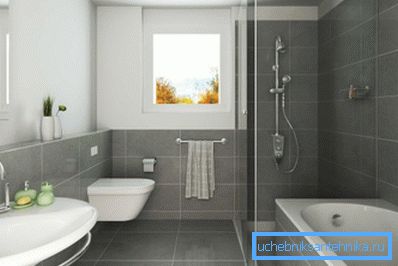

• Si se pretende utilizar varios puntos al mismo tiempo, se resume el flujo a través de ellos. Por ejemplo, para una bañera, un inodoro con un tanque y un fregadero de la cocina será de 0.25 + 0.10 + 0.12 = 0.47 l / s.

Conclusión

Esperamos que el material de este artículo pueda ayudar al lector a aprender los conceptos básicos del diseño de tuberías de agua y sistemas de alcantarillado. El video en este artículo ofrecerá información adicional. ¡Éxitos!
