Abastecimiento de agua del pozo: esquemas y materiales.
¿Es difícil montar un sistema de suministro de agua de un pozo con sus propias manos? En este artículo, debemos familiarizarnos con los métodos de organización de la entrada de agua fría en una casa privada, el equipo utilizado para este fin y los materiales utilizados.
Pozos y pozos
Comenzar a eliminar la confusión en la terminología.
El pozo de agua a menudo se entiende como dos cosas completamente diferentes:
- Pozo de agua alta, que permite su uso para necesidades domésticas (y, a veces, para beber) aguas subterráneas.
Para aclarar: en una asociación de jardines o en un asentamiento residencial, el agua de un pozo cuando se utiliza para beber requiere una filtración obligatoria y una ebullición. La razón: los baños y las alcantarillas al aire libre, cuyos desagües caen al suelo.
- Pozo de agua, en el que la descarga del agua principal a la casa o un conjunto de edificios.
Consideraremos ambas opciones.
Pozo de agua
Requisitos reglamentarios
Están contenidas en SNiP 2.04.02-84, que establece las reglas para la instalación de redes externas de suministro de agua.
Seleccione del texto del documento resaltado.

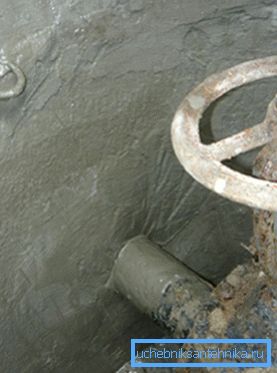

- Las válvulas de cierre en secciones del sistema principal de suministro de agua están ubicadas en pozos. Está claro que estamos hablando de la colocación subterránea; sin embargo, de acuerdo con la cláusula 8.42, es realmente obligatorio: las tuberías de agua fría deben colocarse medio metro por debajo del nivel de congelación.
- Al cruzar la tubería bajo el ferrocarril a ambos lados de la transición, se proporcionan pozos con válvulas de cierre.
- Diseñado para válvulas y pozos en el suministro de agua debe construirse con las siguientes distancias mínimas:
| Objetos | Distancia minima, mm |
| Pozos de paredes y tubos con un diámetro? 400 mm. | 300 |
| El mismo diámetro es de 500-600 mm. | 500 |
| Mismo >600 mm | 700 |
| ¿Paredes de un pozo y el plano de una brida en el diámetro de las tuberías? 400 mm | 300 |
| Mismo > 400 mm | 500 |
| ¿Paredes de un pozo y el borde de una campana girada hacia ellos de diámetro? 300 mm | 400 |
| Mismo > 300 mm | 500 |
| ¿El fondo y el fondo del tubo de diámetro? 400 mm | 250 |
| El mismo diámetro es de 500-600 mm. | 300 |
| Mismo > 600 mm | 350 |
| Pared de pozo y parte superior del vástago de la válvula retráctil | 300 |
| Pozo de pared y válvula de pozo con vástago no ascendente | 500 |
| Fondo y tapa de pozo. | 1500 |

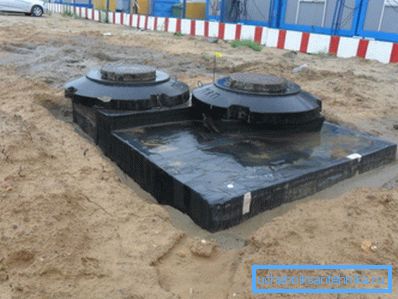

- Los pozos de inspección deben tener un diámetro de 1 metro, elevarse sobre el terreno circundante por lo menos a 0.2 m, se debe suministrar una zona ciega impermeable y un castillo de arcilla.
- La distancia entre los pozos de suministro de agua según SNiP 2.04.02-84 durante el transporte de agua con cloro no debe ser superior a 30 metros. Pero para las tuberías de agua potable se indica de manera indirecta: en el párrafo 8.10 está escrito que la longitud de la sección de reparación cuando se coloca en una línea no debe ser superior a 3 km, cuando se coloca en dos líneas o con la posibilidad de cambiar, no más de 5 km.
Sin embargo: los requisitos para la instalación de hidrantes contra incendios también pueden influir en la ubicación de los pozos. Deben garantizar el suministro de agua para extinguir cualquier edificio en el área que recibe el servicio de agua corriente.
Dispositivo
No existen requisitos estrictos para la instalación de un pozo, a excepción de la presencia de un fondo de drenaje y una altura de al menos un metro y medio.
El sentido común, sin embargo, sugiere un par de puntos más:
- En el área de tráfico peatonal o de automóviles, su cubierta debe tener suficiente resistencia para soportar la carga sin destrucción.
- Las paredes del pozo deben proporcionar una capacidad de carga adecuada. Obviamente, no debe cubrir pozos de polietileno para tuberías con placas de concreto.
La solución más simple: los anillos de la COP y la estufa con la escotilla PPL; Sin embargo, al instalar un pozo en un sistema de suministro de agua construido previamente, la instalación de anillos es bastante problemática. En este caso, las paredes se vierten con hormigón en encofrado de madera con refuerzo con malla o varilla; más raramente, se colocan de ladrillo rojo sólido en una plataforma de concreto alrededor del perímetro.

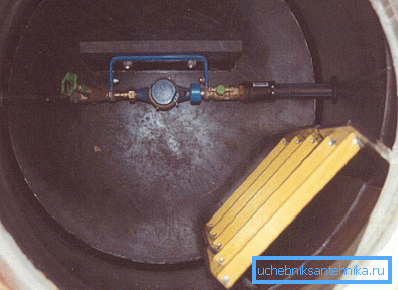

¿Qué equipo debería estar en el pozo?
El mínimo requerido es:
- Elemento de válvula: válvula de compuerta, válvula de tornillo o, lo más sensiblemente, válvula de bola.
- Sumidero (filtro grueso).
- Contador de agua.
Además, sería una buena idea instalar:
- El segundo toque después del mostrador. Él permitirá que se elimine, sin perder todo el volumen de agua en un sistema de suministro de agua.
- Válvula de retención para la medición de presión. Le ayudará a determinar el lugar donde tiene un problema con la cruz, con una fuerte caída en la presión.
La entrada a las paredes de la casa se suele colocar con una tubería de polietileno por debajo del nivel de congelación. Su diámetro está determinado por el flujo máximo de agua:
| DU (o diámetro interno), mm | Consumo de agua, l / s |
| 10 | 0,120 |
| 15 | 0.360 |
| 20 | 0.720 |
| 25 | 1,440 |
| 32 | 2,400 |
| 40 | 3,600 |
| 50 | 6,000 |
La elección del polietileno se debe a su elasticidad a bajas temperaturas: incluso si el agua en la tubería se congela, no se dañará y después de la descongelación volverá a su tamaño original. Además, no es necesario colocar la entrada estrictamente en línea recta: las curvas son bastante aceptables.
Abastecimiento de agua del pozo de la dacha.
El sistema de suministro de agua del pozo en la casa de campo se puede construir de acuerdo con dos esquemas: con un acumulador hidráulico y una capacidad acumulada.
La ventaja del primer esquema es que no es necesario instalarlo en un tanque de elevación (ático, soporte soldado o elevación natural) de volumen significativo. Pero el uso de la capacidad de almacenamiento le permitirá prescindir de una bomba estacionaria: el tanque se puede marcar una vez a la semana a través de una manguera.

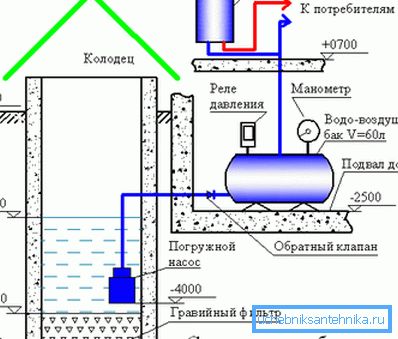

Circuito con hidroacumulador
Incluye:
- Bomba sumergible.
- Inmediatamente después de instalar una válvula de retención que evita que el agua salga de las tuberías de agua una vez que la bomba se detiene.
- Poner agua en la casa.
- El hidroacumulador instalado en la habitación es un recipiente metálico dividido por una membrana de goma en compartimientos para agua y aire. Los fluidos son casi incompresibles; El colchón de aire le permite crear el exceso de presión requerido para el funcionamiento de los dispositivos sanitarios. Además, el acumulador hidráulico contiene un suministro de agua, lo que permite que la bomba permanezca inactiva la mayor parte del tiempo.
- Sensor de presión con un interruptor que enciende y apaga la bomba cuando se alcanzan los umbrales de presión.
- Sensor de funcionamiento en seco que detiene la bomba cuando el pozo está vacío.
Esquema con capacidad acumulativa.
Como ya se mencionó, en este caso, el dispositivo del sistema de suministro de agua del pozo puede simplificarse considerablemente, no utilizando una tubería estacionaria para llenar el tanque, sino una manguera común. El suministro interno de agua de la casa y las tuberías para el riego del área están conectadas a la salida del tanque.

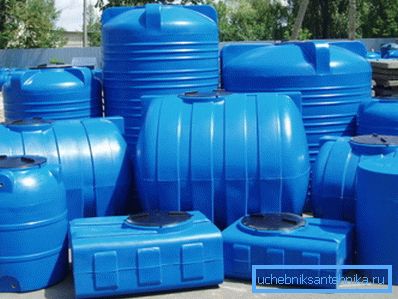

Útil: los tanques de agua de polietileno se venden ya equipados con un tubo de drenaje de 15 o 20 mm.
¿Es posible automatizar el llenado del tanque en caso de que esté equipado con un tubo de llenado estacionario?
Por supuesto Basta con colocar un tubo de llenado en su cuello y colocar dos sensores de nivel con flotadores dentro del tanque. Si el tamaño del cuello no permite su fijación directa en la pared interior, una simple instrucción ayudará: fije los sensores en un tubo de acero con una base de trípode y colóquelo en el fondo del tanque.
Sobre bombas
Ambos esquemas descritos implican el uso de una bomba.
¿Cómo elegir este dispositivo?

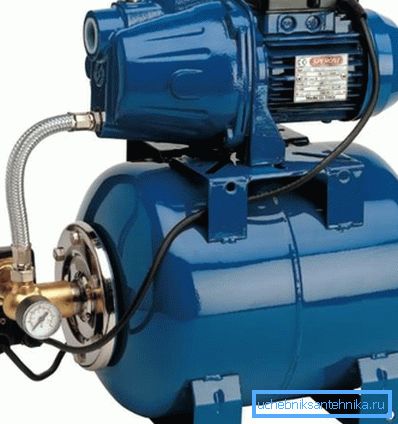

- En lugar de un conjunto de una bomba sumergible y un hidroacumulador, se puede usar una estación de bombeo diseñada para la instalación en superficie con una distancia corta al espejo de agua (no más de 7–8 metros). El precio de estos dispositivos comienza a partir de unos 4 mil rublos. El único inconveniente de la solución es un notable nivel de ruido en el trabajo.
- Para agua limpia (la cantidad de impurezas no es más de 30 g / m3), con una gran profundidad del pozo, una bomba de vórtice con un impulsor será adecuada. Presenta alta presión y rendimiento debido al espacio mínimo entre el impulsor y la cóclea.
- Si el agua contiene mucha arena y otras suspensiones, es mejor obtener una bomba centrífuga de etapas múltiples. El espacio libre incrementado entre el impulsor centrífugo y la carcasa se compensa con el funcionamiento secuencial de varias etapas que consisten en un impulsor y un difusor: cada una de ellas aumenta la cabeza en una cantidad fija.
Tenga en cuenta que las bombas de vibración (diafragma), a pesar de sus precios bajos, no son adecuadas para nuestros propósitos. Membranas en ellos requieren reemplazo frecuente. Peor aún, la vibración provoca la acumulación de sedimentos acelerada del pozo con una disminución en el flujo de agua.
Conclusión
Esperamos haber podido responder la mayoría de las preguntas que se han acumulado en el lector. Si algo del material sigue sin estar claro, quizás el video de este artículo ayudará a resolver este problema. ¡Éxitos!
