En este artículo tenemos que averiguar qué es la válvula de 3 vías y para qué fines se puede utilizar en los sistemas de plomería modernos. Además, nos familiarizaremos con los problemas típicos de estas grúas al calentar las casas de las existencias antiguas y descubriremos qué se puede reemplazar con ellas cuando se repara la tubería de suministro al radiador.
Que es

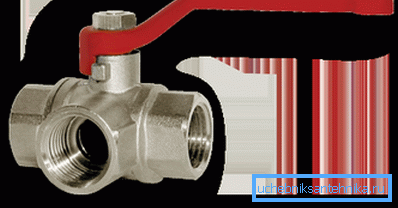

La válvula de 3 vías es bastante diferente de una válvula ordinaria por la presencia de no dos, sino de tres conclusiones.
En este caso, las conclusiones pueden ser muy diferentes:
- Roscado (embrague);

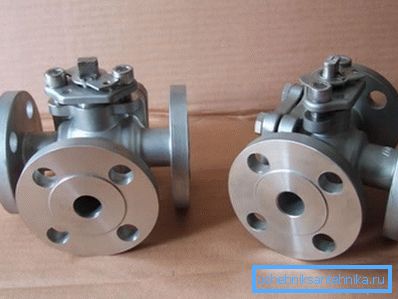

- Con bridas
- Pinza (sujeción rápida);
- Finalmente, la conclusión puede representar y representa un orificio de drenaje para la descarga del ambiente de trabajo.
La funcionalidad del producto también es bastante obvia: le permite configurar el sistema de ingeniería con la máxima variedad de direcciones de movimiento del entorno de trabajo. Dependiendo de la posición de la grúa en su caja, se puede crear un puente entre dos o tres ramas. Por supuesto, este tipo de válvulas también permite bloquearlas por completo.
Especies
Los grifos de plomería de este tipo, que se encuentran a la venta en nuestro tiempo, se pueden dividir en dos categorías principales según su dispositivo.
Corcho
El ajuste de la grúa se lleva a cabo cambiando la posición del corcho con la ranura calculada en ella.
Los productos pueden variar:
- Método de sellado de corcho y tallo.. Hay tres opciones:
| Método de sellado | Descripción |
| Empaquetadura de la glándula | El corcho gira en una caja hueca desde la parte inferior y se presiona en la parte superior con un conector de tuerca. Una glándula de grafito debajo de la tuerca asegura que no haya fugas por debajo del vástago. El principal inconveniente de la glándula es que se produce incluso con una válvula simple debido a la lixiviación de partículas de grafito. |
| Sello de goma | En lugar de un epiploon se usa el anillo de goma. A diferencia de la glándula, se desgasta solo cuando cambia la posición de trabajo del tapón. |
| Lapeado de corcho | La hermeticidad de las válvulas de tapón largo se proporciona al solapar el tapón cónico al cuerpo. El corcho se siente atraído hacia él por una tuerca que pasa por un vástago |
Útil: las válvulas de tres vías para calefacción en casas construidas en los años 60-70 del siglo pasado están selladas únicamente con una glándula. Su desarrollo es la causa de fugas constantes en el stock en cualquier giro del corcho.
- La presencia o ausencia del mango.. En este último caso, el corcho se gira con una llave de tubo o una llave de gas de extremo abierto.
- Material del cuerpo y corcho.. Para su fabricación se utilizan metales de baja fricción - latón y fundición.
Pelota
Sharovy 3kh running crane es un desarrollo evolutivo del diseño anterior:
- El corcho ha adquirido la forma de una bola regular con una ranura con forma y una superficie con la más alta calidad de procesamiento, lo que garantiza un esfuerzo de giro mínimo.
- La hermeticidad está garantizada por los asientos de teflón o PTFE: materiales con un coeficiente de fricción mínimo.
- El vástago está sellado con una junta tórica - caucho o polímero.
¿Cuál es el resultado?
- El recurso de la grúa no es inferior a 500 operaciones (más a menudo - 2000 y más).
- La reparación y el mantenimiento se reducen a un raro apriete de la tuerca, presionando el sello del vástago.
- La fuerza de conmutación de la grúa es mucho menor que la de las grúas de corcho.
Por cierto: es proporcional al diámetro nominal de la grúa. En el caso de tamaños grandes, se pueden utilizar cajas de cambio con transmisión manual o servomotores para la conmutación.
El precio de las grúas de tres vías de ambos tipos varía ligeramente, lo que hace que los productos de corcho más caprichosos y difíciles de mantener sean de baja demanda en sistemas de calefacción y suministro de agua.
Solicitud
¿Dónde se utilizan las grúas de tres vías? Por supuesto, estamos interesados principalmente en su uso en la instalación de sistemas de plomería con sus propias manos.

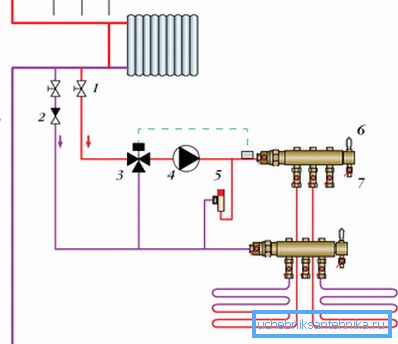

Sistemas de calefacción por suelo radiante, circuitos acumuladores de calor.
En ambos casos, se forma un circuito de calefacción parcialmente independiente con su propia bomba de circulación. Para ajustar la temperatura, utiliza la recirculación parcial del refrigerante de retorno.
Tres pases se colocan en la conexión del suministro y los puentes con la devolución; Es este el que te permite ajustar la temperatura de la mezcla.
Útil: para automatizar el control de temperatura, a menudo se suministra con un servoaccionamiento, que ajusta la temperatura en función de las lecturas del sensor de temperatura remoto.
Instalación de medidores
Uno de los problemas de los manómetros mecánicos es la adherencia de una flecha durante un funcionamiento prolongado bajo presión. Para aliviar la presión sin desmontar el dispositivo, se utiliza una de tres pasadas: cuando se gira la manija, no solo bloquea la salida de control de la línea, sino que también libera la presión sobre el tapón o la bola de detención a través del orificio de drenaje.
Ajuste de los dispositivos de calefacción.

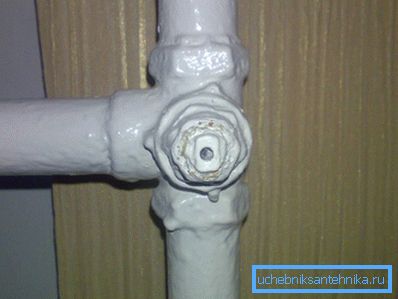

Es en esta capacidad que las grúas de tres pases se utilizaron en las casas de Khrushchev que ya mencionamos. Se instalaron en la conexión del revestimiento inferior al radiador y los puentes.
Esta grúa tiene cuatro posiciones de trabajo:
- Toda el agua pasa por el radiador con el puente bloqueado.
- El agua pasa por el puente y el radiador.
- El agua pasa a través del puente cuando el radiador está cerrado.
- El puente y el radiador están completamente bloqueados, la circulación en el tubo ascendente está bloqueada.
Además de las fugas perpetuas en el stock, la última posición de la grúa creó muchos problemas para los propietarios y sus vecinos: encontrar al culpable en ausencia de calefacción de todo el elevador a veces se convirtió en una tarea no trivial.

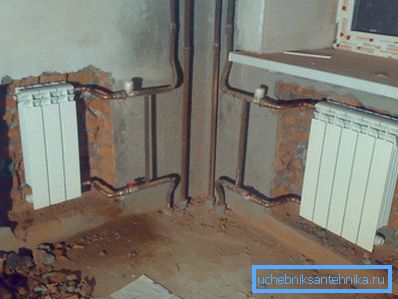

Dado que hemos abordado este dudoso diseño, el autor se permitirá recomendar la configuración de válvulas en el dispositivo de calefacción, creando un mínimo de problemas en el futuro:
- Una válvula de bola está instalada en la conexión inferior al radiador después del dintel. Normal, dos pases.
- En el forro superior, también después del dintel, estrangulador montado. Está en la parte superior, ya que acumula menos lodo y residuos que pueden afectar la regulación del radiador.
- El puente se fabrica sin válvulas de cierre, pero con un diámetro nominal un paso menor que las líneas de control de las tuberías de suministro.
Es esta instrucción de ensamblaje la que proporcionará el máximo calor con un ajuste flexible de la transferencia de calor y la ausencia total de problemas para el propietario y los vecinos.
Conclusión
Esperamos poder responder a todas las preguntas que se han acumulado en el lector. Puede encontrar información adicional sobre el dispositivo, los tipos y las características del uso de grúas de tres vías en el video de este artículo. ¡Éxitos!
