Válvula mezcladora: dispositivo, principio de

La válvula mezcladora de 3 vías es un tipo común de válvulas de cierre y control que se utilizan en sistemas hidráulicos y neumáticos para resolver una serie de problemas. En los sistemas de calefacción y agua caliente, este tipo de accesorios es indispensable y se usa ampliamente. Le informaremos sobre el diseño y propósito de la válvula mezcladora.

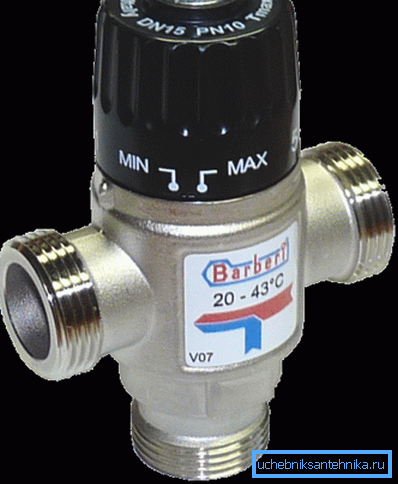

La foto muestra un mezclador termostático.

Válvula de tres vías

Propósito

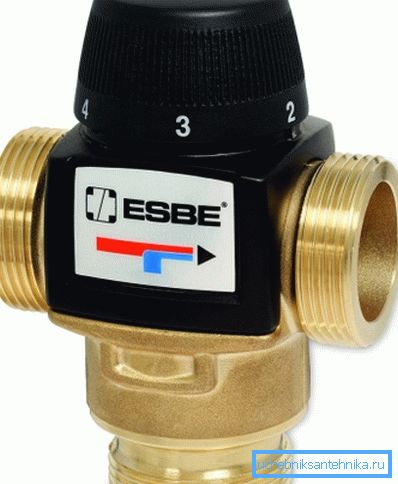

Un ejemplo de un producto de calidad con un cabezal termostático.

Las válvulas de mezcla se usan bastante, porque le permiten resolver muchos problemas, y en la mayoría de ellos no hay alternativa a este tipo de válvula. El dispositivo tiene la forma de una T común, es decir, tiene dos entradas y una salida.

Si enviamos chorros de agua con diferentes temperaturas (frío y calor) a las entradas, entonces podremos obtener las siguientes opciones en la salida:

  1. El agua fría fluye libremente desde la entrada (A) a la salida (AB), el agua caliente no entra en la salida;
  2. El agua fría y caliente llegan a la salida (AB) al mismo tiempo, mientras que sus flujos se mezclan y el agua tiene una temperatura promedio;
  3. El agua fría está bloqueada y solo la temperatura alta (B) fluye hacia la salida (AB).

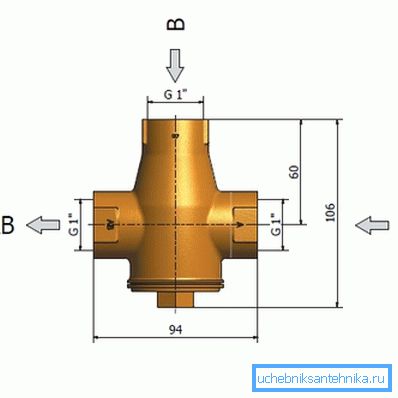

El esquema con la designación de las entradas.

A veces también hay una cuarta posición: cuando ambos canales están cerrados y no hay agua en la salida. En este caso, el dispositivo se llama más correctamente la válvula de cuatro vías.

Si conectamos la fuente a la salida, obtenemos los siguientes resultados:

  1. El flujo se mueve desde la salida (AB) a la entrada (A), y no ingresa a la entrada (B);
  2. Desde la tubería de salida (AV), el agua fluye hacia la entrada (B) y no ingresa a la entrada (A);
  3. La corriente se divide en ambos canales.

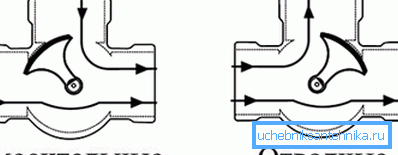

Las principales funciones del mezclador.

Presta atencion Vemos que el dispositivo es capaz de mezclar dos flujos, abrir el flujo de un canal y bloquear el flujo del otro, dividir el flujo en diferentes canales y convertir el flujo en otro canal.

Estas características son ampliamente utilizadas. En los sistemas de calefacción y suministro de agua caliente, las válvulas mezcladoras se instalan, en la mayoría de los casos, para el hogar de agua fría o agua desde la tubería de retorno al refrigerante caliente para alcanzar la temperatura de flujo requerida.

Por ejemplo, un sistema de calefacción por suelo radiante. Se sabe que para los contornos de un suelo calentado, la temperatura del portador de calor debe estar entre 40 y 50 ° C, sin embargo, la caldera produce el portador de calor calentado a 90 - 95 ° C.

Para resolver el problema, se instala una unidad de mezcla frente al colector de calefacción por suelo radiante, donde se utiliza la válvula de tres vías para obtener la temperatura del líquido desde el retorno al suministro, alcanzando así la temperatura deseada.

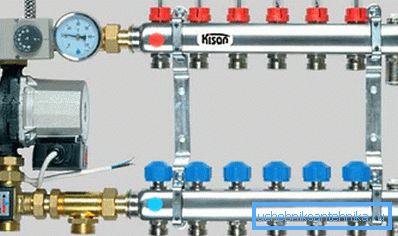

Bomba y nudo de mezcla de un suelo con aislamiento térmico.

Las válvulas de tres vías también se utilizan en mezcladoras con control electrónico o termostático, en sistemas de ventilación, en varios componentes de equipos automotrices y sistemas hidráulicos de propósito amplio.

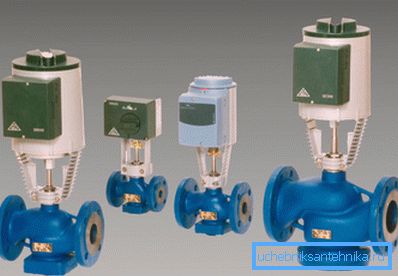

Productos para uso industrial.

Por supuesto, estas unidades encontraron la aplicación más amplia en las tuberías de transporte y servicio.

Dispositivo y principio de funcionamiento.

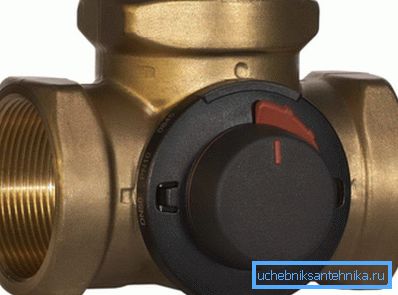

Para la producción del cuerpo se utiliza latón.

Para comprender mejor el funcionamiento de la válvula mezcladora, se debe considerar su dispositivo.

Si no entra en todos los detalles, el producto tiene la siguiente estructura:

  • Cuerpo de latón en forma de tee y la cuarta salida, cerrada por una boquilla de ajuste;
  • En el zócalo de ajuste está instalado el mecanismo de bloqueo y ajuste., que es un cono en forma de cono, una bola o un sector, así como un eje conectado al tope, que permite girar o cambiar la válvula mezcladora;
  • Silla de corcho con juntas especiales de caucho sintético, plástico o PTFE;
  • Perilla de ajuste manual, Boquilla termostática o servo.

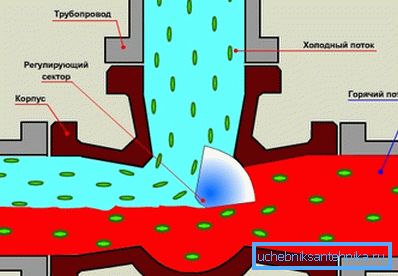

Cuando giras el sector, uno de los canales se abre ligeramente, el otro se cierra.

Para los sistemas de agua caliente y calefacción, las válvulas con un sistema de ajuste de barra o cono son las más utilizadas. El vástago se conecta al tapón cónico, y cuando se mueve hacia arriba y hacia abajo, el flujo se ajusta.

Como regla general, para controlar tal mezclador, se usa una cabeza termostática, cuyo accionador reacciona a la expansión de un líquido especial que responde a los cambios en la temperatura medida.

El sensor de temperatura se puede instalar dentro del dispositivo o se puede mover a un punto remoto del sistema. Más a menudo el cabezal térmico se ajusta dentro de 30 - 60? С.

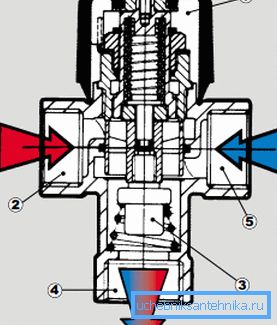

El dispositivo es un mezclador termostático.

En sistemas de control automático más avanzados o sistemas domésticos inteligentes, las unidades de mezcla pueden ser controladas por controladores. Luego, el vástago de la válvula regula el servo, que recibe los comandos del controlador. Esto consigue el control más sutil y preciso.

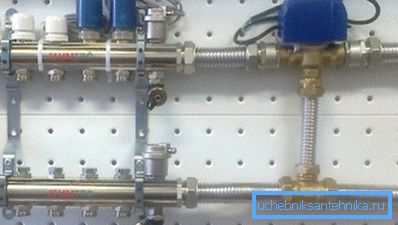

La válvula en la unidad de mezcla está equipada con un servoaccionamiento.

En general, debe decirse que en los sistemas modernos de calefacción y agua caliente, son las unidades de mezcla termostáticas las que han recibido la mayor popularidad, ya que permiten recibir agua a una temperatura determinada sin intervención humana.

Al mismo tiempo, existe una estabilidad y confiabilidad bastante altas del dispositivo, lo cual es muy importante cuando se usa en sistemas cuyo precio excede el salario semestral.

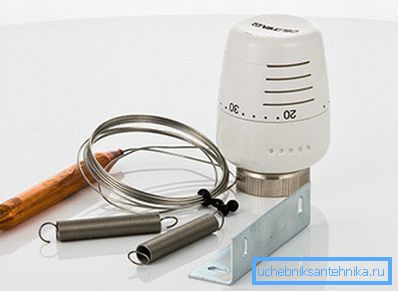

Cabezal térmico con sensor remoto.

Presta atencion La mayoría de los modelos modernos tienen un diseño que le permite conectar al producto una variedad de cabezas: termostáticas, con sensor remoto, servos y botones de ajuste manual.

Asamblea

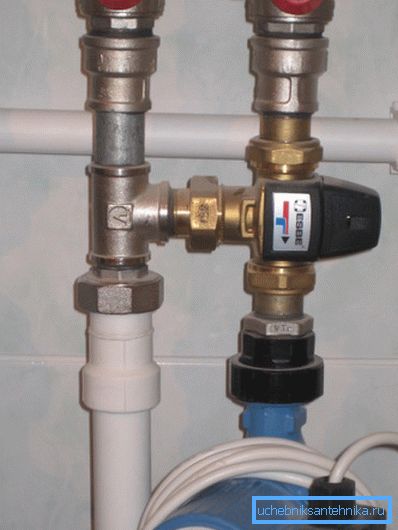

Un ejemplo de la instalación del producto.

Si planea instalar la válvula usted mismo, entonces una pequeña instrucción le será útil.

De hecho, no hay nada difícil de instalar, especialmente si se trata de modelos modernos para el suministro de agua caliente y sistemas de calefacción, pero aún así.

  1. Primero, debemos tener inmediatamente en cuenta que, para el funcionamiento normal, el mantenimiento del dispositivo debe eliminarse fácilmente. Para hacer esto, las válvulas de bola se instalan en ambos lados, y las conexiones deben tener tuercas cautivas o adaptadores americanos.
Como puede ver, el mezclador está atado con válvulas de cierre y tuercas cónicas.
  1. En segundo lugar, es mejor proporcionar al producto filtros de agua gruesa, luego su mecanismo de bloqueo y regulación durará más tiempo.

Los termostatos con un sensor remoto, que se instalan en el suministro del colector de refrigerante a los contornos del piso, se usan generalmente en los nodos de mezcla de los pisos cálidos. Esto le permite ajustar la temperatura con mayor precisión y aumenta la confiabilidad del sistema.

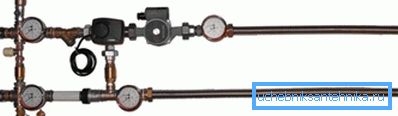

En el lado de la entrada de agua caliente hay un filtro de filtro.

Para la instalación en el suministro de agua caliente, especialmente en válvulas con control electrónico, se utiliza un circuito con un servodrive y un controlador. Esto le permite ajustar rápidamente la temperatura del agua y responder rápidamente a los cambios en ella.

También en el ACS utilice modelos con control manual para cambiar el flujo en diferentes canales. En este caso, no es una válvula de mezcla, sino una válvula de separación.

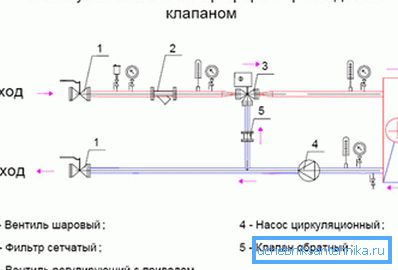

Encuadernación de un calentador mediante accesorios de tres vías.

Para atar calderas y calentadores, así como los sistemas de calefacción indirecta, se utilizan modelos similares a los utilizados en los módulos de mezcla de bombas de pisos cálidos.

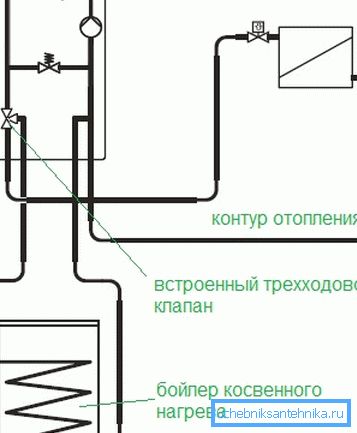

A veces el mezclador ya está construido.

A menudo, los dispositivos ya están instalados en la configuración de fábrica de calderas de doble circuito para calentar el agua, lo que permite obtener un refrigerante por separado y agua caliente por separado.

Conclusión

Una válvula para mezclar flujos de agua a diferentes temperaturas es un componente indispensable de muchos sistemas hidráulicos, incluidos los sistemas de calefacción y agua caliente. El conocimiento del principio de su trabajo y las características de la aplicación lo ayudarán a comprender mejor la estructura de cualquier esquema de plomería.

El video en este artículo le permite visualizar el trabajo del producto.
