Válvula mezcladora de tres vías: características del

La válvula termostática de mezcla de tres vías está diseñada para mezclar dos corrientes de líquido (caliente y frío) en una, que debe corresponder a ciertos parámetros de temperatura. La unidad de control principal es un elemento sensible a la temperatura, que mide la temperatura de la corriente mezclada y la regula debido a que se comprime o expande bajo la influencia del calentamiento o enfriamiento.

Tenga en cuenta las principales características de la selección y el funcionamiento de dichos sitios.

En la foto: una válvula mezcladora de tres vías con un cabezal térmico permite la regulación independiente del flujo de calor.

Características de las funciones.

El principio de funcionamiento de la válvula mezcladora de tres vías es muy simple a primera vista: las dos boquillas entran en los flujos de fluido y pasan a la tercera en un estado mixto. Pero, de hecho, el dispositivo es mucho más complicado debido al hecho de que la temperatura debe ser regulada. Además, hay diferentes áreas de aplicación, considérelas con más detalle:

Uso en el sistema de calefacción. En este caso, se usa la opción más simple: una válvula mezcladora de tres vías. Su ventaja es el bajo precio y la simplicidad del diseño: la instalación de la grúa se puede realizar a mano sin la participación de expertos profesionales. El principal inconveniente es que el ajuste debe realizarse manualmente.
Aplicación en el sistema de suministro de agua. Este tipo de dispositivo le permite mantener una cierta temperatura en las comunicaciones y tiene la denominada protección contra el escaldado. El sistema es simple: en la construcción hay un bloque especial de protección de la temperatura que, cuando se detiene el suministro de agua fría, también bloquea el flujo de agua caliente.
Utilización en sistemas de un suelo con aislamiento térmico. La válvula mezcladora termostática de tres vías para calefacción por suelo radiante le permite mantener una temperatura constante, lo cual es muy importante para tales estructuras. Con él, el calentamiento se vuelve lo más autónomo posible, ni siquiera puede aparecer en interiores durante semanas, y se mantendrá constantemente un cierto nivel de temperatura en él.

Presta atencion Al instalar una válvula con un piso cálido, debe haber una bomba de circulación en el circuito. Su presencia garantiza el correcto funcionamiento de la unidad de mezcla y la provisión de presión constante en el sistema.

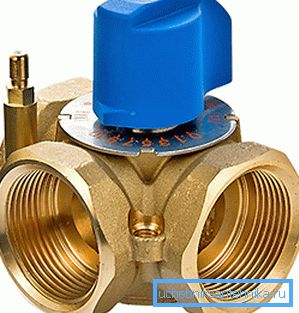

La grúa se diferencia de la válvula en presencia del botón de ajuste y la escala, que se utiliza para los ajustes

Características de selección e instalación.

El sistema funciona correctamente y solo en aquellos casos en que la válvula de termomezclado de tres vías corresponde en sus características a la naturaleza de uso. Es importante elegir la mejor opción y cómo hacerlo, le diremos una pequeña instrucción que se describe a continuación.

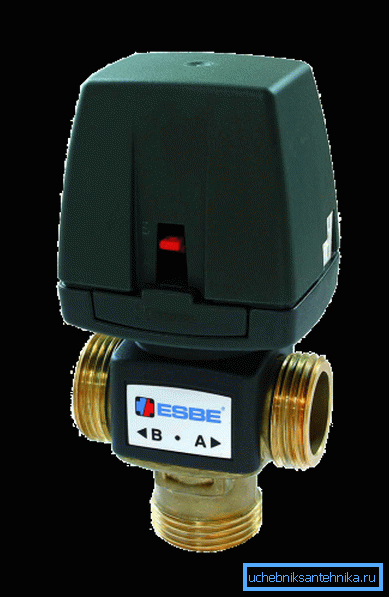

Dispositivos motorizados - Opciones modernas para ajustar la temperatura de flujo

Qué buscar al comprar

No hay trivialidades, cada matiz es muy importante:

  • El primer paso es examinar la documentación técnica del producto. Debe cumplir con los estándares establecidos y tener certificados que confirmen la calidad, de lo contrario es imposible garantizar el rendimiento de la válvula en nuestras condiciones. También es importante que la instrucción esté en ruso, debe contener recomendaciones para instalar y ajustar el equipo.
  • También es importante elegir un material de calidad.. La mayoría de las veces se usa bronce o latón para estos fines, estos materiales son adecuados para trabajar con agua caliente de la mejor manera posible, ya que tienen una baja tasa de expansión cuando se calientan y son excelentes para resistir los procesos de corrosión.

Sugerencia La forma más fácil de evaluar rápidamente la calidad de una estructura es tomarla en la mano y evaluar el peso. Los productos de alta calidad pesan mucho, esto indica que las paredes son gruesas y están hechas de metal de alta calidad, y no de composición en polvo.

  • Y, por supuesto, es necesario elegir los elementos del tamaño apropiado y con los elementos de sujeción correspondientes.. Este es un factor importante, ya que el paso del hilo puede ser diferente, además, puede ser tanto interno como externo.
Los dispositivos compactos se utilizan para pequeños circuitos.

Dispositivos de montaje

La instalación de los nodos es bastante simple, sin embargo, es muy importante seguir algunas recomendaciones:

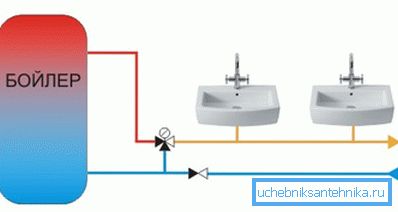

Este es el diseño correcto de la válvula en el sistema.
  • Es importante ubicar el nodo exactamente donde será más correcto: frente a los mezcladores cerca de la línea de suministro.
  • La instalación se realiza de tal manera que la unidad eléctrica esté conectada a la red cerca del dispositivo, de lo contrario tendrá que tender un cable o usar cables de extensión.
  • Todos los sujetadores deben sellarse con una cinta de humo y apretarse con cuidado. Pero no debes ser celoso, porque puedes romper el hilo.

La válvula mezcladora de tres vías para calefacción por suelo radiante se instala de la siguiente manera:

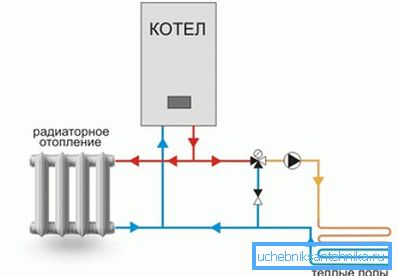

El esquema correcto es la clave para un trabajo efectivo.
  • La válvula se instala en la entrada del circuito, mientras que se debe ubicar frente a la bomba de circulación para calentar a fin de minimizar la exposición a altas temperaturas.
  • El circuito frío comienza desde la línea de retorno, por lo que es importante colocarlo cerca de la ubicación de la válvula.
  • Después de ensamblar las comunicaciones, asegúrese de verificar el funcionamiento de los componentes y la estanqueidad de las conexiones mediante una ejecución de prueba.

Conclusión

Los dispositivos de tres vías permiten el uso racional del refrigerante y mantienen la temperatura en el sistema dentro de los límites de la configuración. El video en este artículo permitirá comprender el problema con más detalle y comprender mejor algunos de los matices.
