¿para qué se utiliza la válvula termostática de mezcla en

Actualmente, muchos propietarios de casas privadas y apartamentos residenciales, para calentar sus hogares y obtener suministro de agua caliente independiente, instalan sistemas de calefacción autónomos con su propia caldera de calefacción. Esto permite mantener una temperatura agradable en la casa durante todo el año; además, la ventaja indiscutible de este tipo de esquema es la disponibilidad constante de agua caliente en la casa.

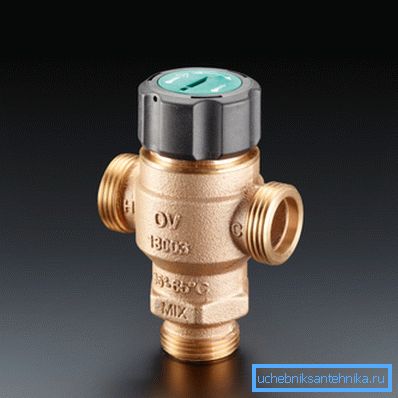

La aparición del controlador termostático de mezcla.

Descripción general de la válvula de mezcla termostática

El principio de funcionamiento de un sistema de calefacción autónomo es que el fluido de trabajo que constantemente transfiere calor de la caldera a los radiadores de agua y lo distribuye uniformemente en toda la casa circula alrededor del circuito cerrado de la caldera de calefacción de gas, líquido o combustible sólido. El mismo principio se aplica al sistema de agua caliente, solo en este caso, no funciona de acuerdo con un circuito cerrado, sino de acuerdo con un esquema de flujo, transfiriendo el agua calentada de la caldera a los aparatos sanitarios.

Para mantener constantemente la temperatura del agua u otro refrigerante en el sistema a un nivel determinado, se usa un dispositivo automático, que se llama una válvula de mezcla termostática para el suministro de agua caliente y sistemas de calefacción autónomos.

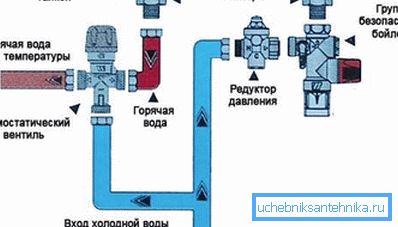

Esquema de conexión en el sistema de ACS.

Funciones principales de la válvula termostática.

El propósito principal del dispositivo de mezcla termostático de tres vías es mantener de manera estable la temperatura establecida del fluido de trabajo (agua, anticongelante u otro refrigerante) en sistemas autónomos de calefacción y agua caliente.

El cumplimiento de esta condición al instalar comunicaciones de ingeniería doméstica con sus propias manos ayuda a resolver algunas de las siguientes tareas:

  1. El agua en el circuito de calefacción de ACS se puede calentar a una temperatura de +95 ° C, lo que puede provocar quemaduras al abrir los grifos de los consumidores, y en presencia de una válvula mezcladora, su temperatura tendrá un valor constante no superior a +60 ° C.
  2. Las bajas temperaturas en el circuito de calefacción de retorno pueden causar la condensación., La instalación de una válvula de tres vías le permite elevar la temperatura del agua en el tubo de retorno al valor recomendado.
  3. Agregar agua fría a la línea de suministro de agua caliente directamente frente a los consumidores ahorra hasta un 25% de combustible o electricidad, que se gastan en la calefacción.

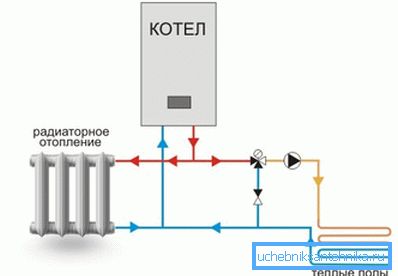

La foto muestra el diagrama de conexión en el sistema de calefacción.

Sugerencia Además de la calefacción del radiador principal y el agua caliente para uso doméstico, estos dispositivos también son recomendables para su uso en sistemas domésticos de piso de agua caliente.

Especificaciones tecnicas

En el modo normal, un distribuidor termostático puede funcionar sin problemas durante varios años, desempeñando adecuadamente sus funciones, mientras que hay varios modelos de estos dispositivos que difieren entre sí en sus parámetros y tipo de conexión roscada para conectarse al circuito de suministro de agua o calefacción.

De acuerdo con el manual de instrucciones, según el modelo específico, las válvulas termostáticas de mezcla de tres vías modernas tienen las siguientes características técnicas:

  1. La caja del dispositivo está hecha de latón o bronce de alta calidad, que tiene un revestimiento electrochapado decorativo y protector de níquel-cromo.
  2. La presión máxima permitida en el sistema de calefacción o agua caliente es de 10 kg / cm?
  3. La temperatura máxima de refrigerante permitida es: para calderas de calefacción - 95 ° C; Para paneles solares y estaciones solares de calentamiento de agua - 110 ° С.
  4. El rango de ajuste manual de la temperatura del fluido de trabajo, dependiendo del modelo específico, puede estar en los siguientes límites de 20 a 60 ° C.
  5. El tipo de conexión roscada, según el modelo, puede ser de los siguientes tipos: Rp3 / 4 ”; G3 / 4 ”; G1; G1 1/2 ”.
  6. El rendimiento nominal en el modo de operación, respectivamente, puede oscilar entre 1,6 y 2,5 m / hora.

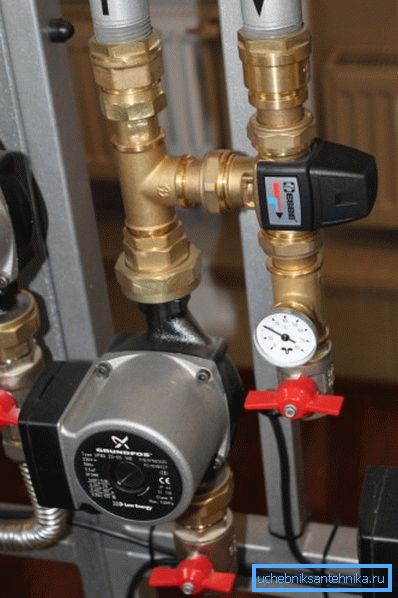

Mezclador de agua fría en panel sanitario.

Sugerencia A primera vista, el precio de este dispositivo puede parecer bastante alto, pero dados los ahorros en combustible y electricidad consumida, el costo de compra puede pagar en 1-2 años.

Estructura interna y principio de funcionamiento.

Estructuralmente, la válvula de mezcla termostática es un cuerpo de metal fundido hecho de latón o bronce, que tiene tres conductores roscados para la conexión a la tubería. En el interior hay un elemento sensible a la temperatura, una varilla móvil y una válvula con resorte, que puede apoyar herméticamente uno de los dos asientos.

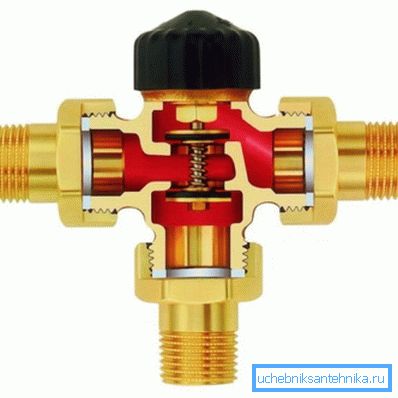

El dispositivo de la válvula de tres vías en la sección.

El principio general de funcionamiento de una válvula mezcladora termostática es que el elemento sensible a la temperatura aumenta su volumen bajo la influencia del calor, y se mueve por una varilla móvil, en la cual se instala una válvula de cierre.

  1. Cuando el agua caliente entra por la boquilla inferior, ingresa libremente en la boquilla derecha hasta que el elemento operativo se calienta a una cierta temperatura.
  2. Una vez que el elemento sensible a la temperatura se calienta por encima de una temperatura predeterminada, comienza a expandirse y mueve la válvula hacia abajo, cortando así el suministro de agua caliente desde la boquilla inferior y abriendo el suministro de agua fría desde la boquilla izquierda.
  3. Después de mezclar en agua fría e igualar la temperatura, el cuerpo del elemento de trabajo de la demolición se comprime y la placa de la válvula, bajo la influencia del resorte, toma la misma posición.

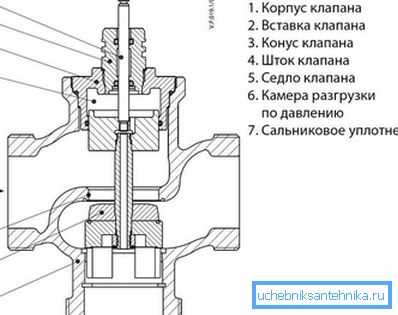

Dispositivo general e imagen explicativa a la descripción del principio de funcionamiento.

Presta atencion En el sistema de circuito de retorno de la caldera de calefacción, la instalación de la válvula mezcladora se realiza en orden inverso: cuando el refrigerante se enfría, el agua caliente de la tubería de suministro directo se mezcla con la tubería.

Conclusión

En conclusión, se debe tener en cuenta que la válvula mezcladora mecánica es un dispositivo bastante simple y muy confiable, cuya operación puede ser imperceptible a primera vista, pero su uso ayudará a evitar muchas consecuencias desagradables en el futuro, por lo que no debe descuidarse su instalación.

Para evaluar visualmente su trabajo en acción, puede ver el video en este artículo, así como explorar otros esquemas que muestran el principio de su trabajo en este sitio.
