Lo que se aplica al grifo en el baño o la cocina.

Al conectar el equipo de plomería, es necesario seguir ciertas reglas para que su funcionamiento sea conveniente y cómodo. Debe admitir que los toques que se ejecutan constantemente no solo son irritantes, sino que también "tiran el dinero" al dinero de la familia. En este artículo hablaremos sobre una de las etapas de dicha conexión: el flujo de agua desde el suministro central de agua al grifo. Pueden ser dos opciones: delineador de ojos flexible y rígido para el mezclador, por lo que los trataremos con más detalle.

En la foto: dos tipos de conexión al mezclador (a la izquierda - flexible, a la derecha - duro)

Conceptos generales

Se acepta el uso de tuberías o mangueras con la ayuda de la cual es posible dirigir el agua del sistema a la mezcladora. Es necesario abordar estos elementos de manera responsable, ya que la operación ininterrumpida del equipo sanitario dependerá de ellos. El costo del revestimiento depende de la calidad del material del que está hecho y del fabricante.

Delineador de ojos flexible

Hace dos o tres décadas nadie había oído hablar de este método de conexión, principalmente, los tubos de goma se usaban para conectar válvulas a las tuberías, lo que con el tiempo conducía a brotes y accidentes.

Suministro de agua para mezclador tipo fuelle con cubierta ondulada

Actualmente, se utilizan mangueras flexibles de plomería especiales para este propósito, que pueden ser:

Fuelles
  1. El diseño consta de una manguera de goma duradera y una cubierta protectora corrugada anular, que puede ser de metal o goma de etileno-propileno.
  2. Las mangas para fijar la conexión del manguito, las corrugaciones y la manguera se enrollan a lo largo de la carcasa y luego se sueldan al manguito mediante soldadura por rodillo.
  3. Todas las piezas que están en contacto con el agua durante el funcionamiento están hechas de acero inoxidable.
Metal trenzado 1. Diseño de producto:
  • manguera de goma duradera;
  • Trenza confiable de un alambre de acero fino. Este último tiene vetas de azul y rojo.
  1. La manguera se corta en trozos de diferentes longitudes.
  2. En los extremos de los casquillos de inserción de metal:
    • por un lado, un accesorio para atornillar al equipo adjunto;
    • por otro lado, es una tuerca de unión, que está conectada al extremo del tubo.
    1. Una trenza de acero inoxidable y una manguera alrededor del manguito están engarzadas por un manguito metálico.
    2. El diseño garantiza la protección de la manguera contra daños mecánicos y caídas de presión.

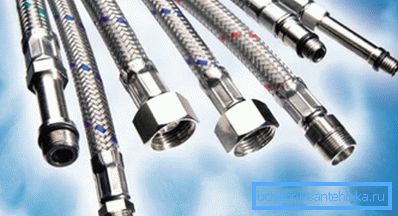

    Delineador de ojos hasta la grifería en el baño fuelle tipo trenzado metálico.

    Tipos de fuelles y sus características.

    Hay dos - el habitual y el "plegado". El primero tiene una longitud fija; en el segundo, se puede aumentar estirando la carcasa corrugada hasta el tamaño requerido para la conexión al mezclador.

    El fuelle tiene un tamaño estándar de 90-150 mm, de 140 a 250 mm y 200 mm -355 mm.

    1. Este tipo de equipo sanitario realiza la función de conectar equipos sanitarios con una construcción rígida de suministro de agua.
    2. Presión de trabajo: hasta 20 atm, diferencia de temperatura -50 - + 250 ° С, el caudal de agua no debe superar los 36 l / min.

    Consejo: cuando compre un producto, informe al vendedor que necesita un forro “debajo del mezclador”, ya que el método de conexión dependerá de ello.

    La rosca M8 se utiliza para conectar al mezclador.
    1. Equipos resistentes a:
      • compresión en cualquier dirección;
      • torceduras en los extremos de la funda protectora;
      • quema y altas temperaturas;
      • fragilidad
      • desgaste
      1. En caso de uso con agua de baja calidad y en sistemas de calefacción, tiene resistencia a la difusión de oxígeno, evita la rotura de los radiadores y la aparición de situaciones de emergencia debido a la pérdida de estanqueidad.
      2. Este tipo de conexión se considera versátil y se ha probado con otros tipos de tuberías, por ejemplo, gas.
      3. Este producto de fabricantes europeos no puede perder su margen de seguridad, incluso durante 20-25 años.

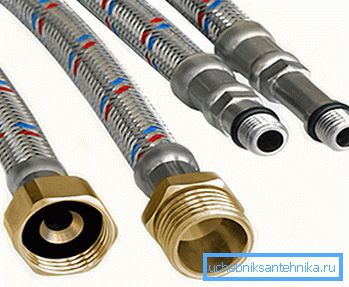

      La rosca de la conexión de la manguera debe coincidir con el punto de conexión.

      Entre las deficiencias es necesario distinguir el ruido y el zumbido debido a la vibración de la manga corrugada. Esto se mejora especialmente cuando se encienden simultáneamente varios puntos de flujo de agua.

      Sugerencia: Puede corregir el defecto comprando una manguera de mayor diámetro, por ejemplo, reemplazando una manguera de media pulgada por una de tres cuartos.

      Si obtienes un delineador de ojos con una funda corrugada de plástico, este problema no surge.

      Fuelle de conexion

      A continuación se ofrecen instrucciones paso a paso que le permiten comprender el día del proceso:

      1. El punto de conexión debe ser fácilmente accesible.. Esto es necesario no solo para la instalación o eliminación rápida de defectos, sino también como medida preventiva.

      Consejo: la inspección de las conexiones debe realizarse al menos una vez cada 6 meses o un año.

      1. Antes de comenzar la instalación, inspeccione cuidadosamente la manga comprada y la manga. Deben estar intactos y libres de defectos. La integridad del producto podría verse afectada durante el transporte o el almacenamiento descuidado.
      2. Observe la calidad de los accesorios de compresión al final de la manguera, especialmente si tuvo que comprar el forro fabricante desconocido.. Su precio hablará por sí mismo, aunque en apariencia será difícil distinguirlo de los productos de marca real. Recuerda solo que la garantía de calidad en este caso es muy dudosa.
      3. Lee las instrucciones de instalación. La mayoría de los parámetros requeridos se indican en el pasaporte del producto, por ejemplo, el diámetro externo. El radio de curvatura del delineador de ojos conectado no debe ser menor que el valor del último multiplicado por 6.

      Consejo: no tuerza ni apriete el forro durante la instalación o después de la instalación.

      Cómo cambiar el forro al mezclador de tipo fuelle de forma independiente
      1. Asegúrese de verificar que solo las partes que no tienen corrosión electroquímica metálica estén en contacto entre sí cuando se conectan. Por ejemplo, deben ser del mismo material o la conexión fue entre las piezas de latón y cobre.
      2. Compruebe después de la instalación la estanqueidad de la conexión. Si encuentra gotas, apriete más las tuercas. No exceda el par de apriete recomendado, hasta 0,4 Nm.
      3. La parte final de la parte de acoplamiento debe ser lisa y no tener bordes afilados..
      4. Primero, atornille la tuerca con sus propias manos y luego use una llave.

      Consejo: no utilice llaves de gas en el trabajo, seguramente dañarán la tuerca de la tapa debido a su método de uso.

      Delineador de ojos duro

      Se diferencia de la versión anterior en que el mezclador está rígidamente conectado a los tubos de suministro. Este tipo de instalación es atractiva desde el punto de vista de la estética, además la instalación en este caso es bastante simple.

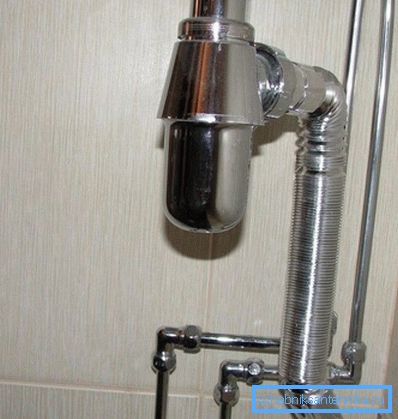

      Difícil conexión al grifo en el baño.

      Proceso de instalación

      1. Determine la posición del mezclador, teniendo en cuenta las dimensiones del baño. Normalmente, el tazón tiene un ancho de 700 mm, y desde el suelo, teniendo en cuenta las patas, la distancia es de 500-600 mm.
      2. Seleccione el punto central de la mezcladora, teniendo en cuenta el tamaño del baño, por ejemplo, dividiendo el ancho por 2. Mida desde el piso 950-1000 mm y también coloque un punto. En la intersección de estas dos líneas estará el centro.
      3. Preparar una pared para instalar tuberías. Marque en ella las tiras por donde pasarán y haga la luz estroboscópica utilizando un perforador y una boquilla.
      Tubos en el baño.

      Consejo: No olvide que el sistema tiene rodillas, lo que debe anotarse con antelación en el dibujo.

      1. Recoge todos los tubos. Es difícil en esta nada, solo ten cuidado y consistente.
      2. Los excéntricos de tornillo. El carrete en esta etapa aún no es necesario.
      3. Instalar y bloquear la batidora. Entre los puntos de aterrizaje, el ancho de todos los modelos es el mismo.

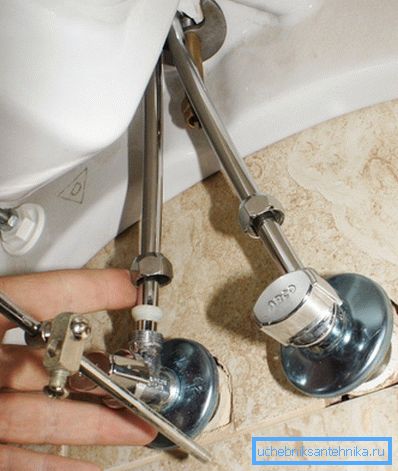

      Reemplazo del forro exterior duro
      1. Alinee el grifo con el siguiente, coloque los tubos y asegúrese de que el sistema esté ubicado exactamente como lo desea.
      2. Rellene los trazos con mortero y nivele la superficie con la mezcla de cemento. En este caso, no olvide que puede tener otra capa de baldosas cerámicas.

      Consejo: preste atención a los accesorios, generalmente tienen orificios diseñados para extraer y reparar el revestimiento.

      1. Retire la batidora después de que la solución se haya endurecido. Termina la superficie poniendo plástico o baldosa sobre ella. Finalmente, instale la batidora, recordando sellar las roscas de la tubería con un talón o cinta de humo.

      Conclusión

      Este artículo trata sobre dos tipos de conexiones de agua desde la tubería de agua hasta la mezcladora: flexible y rígida. La versión de fuelle se consideró con más detalle, ya que es la más común en la actualidad.

      Ahora ya sabe cómo conectar el mezclador a la tubería de agua utilizando un tipo de conexión diferente. El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
