La unidad de mezcla como parte obligatoria de un sistema de

En nuestro tiempo, el tema de la eficiencia de las comunicaciones de calefacción recibe la mayor atención. Además de los elementos obligatorios: la caldera, las tuberías y los radiadores en el diseño incluyen cada vez más unidades especiales diseñadas para mejorar el control de la circulación y la temperatura. Para instalar una unidad de bombeo y mezcla con sus propias manos puede hacer casi cualquier persona, lo principal es seguir algunas recomendaciones importantes.

En la foto: el sistema incluye varios componentes, cada uno de los cuales realiza sus funciones.

Las principales ventajas de utilizar las estructuras consideradas.

Si duda de la posibilidad de instalar una unidad de bombeo de mezcla, debería familiarizarse con sus principales ventajas:

Manejo de conveniencia La unidad de mezcla simplifica enormemente el proceso de ajuste de la temperatura del refrigerante. En este ajuste, se puede hacer manualmente a través de una válvula especial, o en modo automático, usando una unidad eléctrica y un dispositivo para medir la temperatura en la habitación. Es decir, el sistema puede ser completamente autónomo y operar sin intervención externa.
Eficiencia Los expertos confirman que la instalación del nodo en cuestión reduce el consumo de energía para calefacción en un 30-50%. Las comunicaciones funcionan de la manera más eficiente posible debido a que se mantiene una cierta temperatura y se asegura una circulación constante del refrigerante, lo que contribuye a la mejor transferencia de calor.
Durabilidad La vida útil del sistema regulatorio es bastante impresionante y puede ser superior a 50 años. No tenga miedo del precio del producto, ya que es suficiente gastar dinero una vez para garantizar el ahorro y la comodidad durante muchos años. Lo principal es seleccionar mejores opciones, en lugar de productos de segmento de presupuesto.
Facil instalacion Las instrucciones de instalación son simples y claras, por lo que incluso aquellos que no tienen experiencia en este campo se encargarán del trabajo. Esto le permite ahorrar fondos importantes, lo que también es importante en una situación en la que hay restricciones presupuestarias.

Sugerencia Todavía es mejor seleccionar una modificación específica con la participación de un especialista, ya que es necesario tener en cuenta varios factores y, sin la debida experiencia, se puede pasar por alto un punto importante.

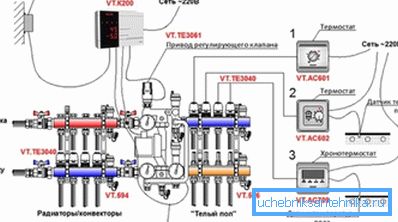

El proyecto de instalación de la unidad mezcladora se compila sin falta.

Modificaciones de nodos y características de su uso e instalación.

Vale la pena señalar que el mercado está representado por un equipo muy diverso que está diseñado para diferentes sistemas con sus propios detalles de operación, consideramos los factores más importantes, que en ningún caso deben olvidarse.

Tipos de equipos

El diseño del sistema depende en gran medida de la válvula que use, es por esta característica que se distinguen dos tipos principales: versiones con unidades de tres y dos vías.

La unidad de mezcla de agua con una válvula de tres vías tiene las siguientes características:

Tales esquemas se distinguen por la simplicidad, por lo que pueden recomendarse a casi todos.
  • Alto rendimiento, lo que le permite elegir la mejor opción incluso para las estructuras más grandes. En general, esta opción es la única posible, si estamos hablando de grandes sistemas con grandes volúmenes de circulación.
  • La mezcla se realiza de la siguiente manera: el agua caliente fluye desde una boquilla y un retorno frío fluye hacia la otra. Todo es bastante simple y confiable, por lo que esta opción puede recomendarse para una amplia gama de aplicaciones.

El uso de válvulas de dos vías tiene las siguientes características:

  • Esta opción es adecuada para habitaciones pequeñas debido al bajo ancho de banda. El diseño es bastante simple, lo que garantiza su durabilidad y no requiere mantenimiento.
  • La mezcla del refrigerante se realiza de forma continua, lo que elimina la posibilidad de sobrecalentamiento del sistema y proporciona un control suave de la temperatura.
Las válvulas de dos vías se utilizan en sistemas pequeños.

Opciones de aplicación

Las construcciones del grupo en cuestión se pueden utilizar en una amplia variedad de sistemas. Considere los más comunes:

  • Los diseños de este tipo son los más demandados en sistemas de calefacción por suelo radiante.. Esto se debe al hecho de que para tales comunicaciones es muy importante mantener un régimen de temperatura constante, y cualquier caída afectará negativamente el estado del sistema. En el comercio, puede elegir diseños listos para cualquier parámetro del sistema, lo principal es hacer un proyecto competente que tenga en cuenta todas las características de las comunicaciones.
En sistemas complejos multiloop se pueden usar varias unidades de mezcla.
  • La unidad de mezcla para la caldera de combustible sólido hace que el sistema sea más estable y uniforme, especialmente cuando el equipo está completamente cargado. Su uso le permite aumentar la vida útil del equipo y proporciona un ahorro significativo de combustible debido a que evita el calentamiento excesivo del refrigerante. Además, se controla la temperatura mínima, evitando así la condensación.
Tales diseños son muy fáciles de instalar y ocupan un mínimo de espacio en el sistema.
  • La unidad de mezcla para el calentador de agua se utiliza en sistemas de aire acondicionado y ventilación para controlar la temperatura del líquido en el intercambiador de calor y, como resultado, el cambio de temperatura del flujo de aire que pasa a través de la estructura.. Debido a la complejidad del cálculo en los sistemas de aire acondicionado, es mejor comprar bloques confeccionados, que a menudo se reflejan en la documentación de diseño.
Los sistemas de aire acondicionado también necesitan instalar nodos para controlar la temperatura del refrigerante

Recomendaciones de instalación

A pesar de la aparente complejidad del diseño, es muy sencillo instalarlo en el sistema de calefacción, lo principal es observar la secuencia correcta de acciones y realizar todas las operaciones con cuidado.

En general, el flujo de trabajo es el siguiente:

  • En primer lugar, es necesario preparar todo lo necesario: herramientas, equipo en sí, compuestos de sellado para juntas, etc.
  • Luego, en la ubicación de la estructura (y debe estar de pie antes de entrar en el contorno de un piso con calefacción) un gabinete colector se ensambla o ensambla solo, sus dimensiones y configuración dependen de las características y dimensiones del equipo utilizado.
  • A continuación, el nodo se fija a la superficie para garantizar su inmovilidad, y sería posible alcanzar fácilmente cada elemento si es necesario.
Algo como esto debería parecerse a un sistema en un gabinete colector, tenga en cuenta que puede ser incorporado
  • En primer lugar, el sistema de amasado está conectado, va desde la línea de retorno al tubo vertical y se instalan todos los sensores necesarios. Se pueden comprar por separado, pero es mejor que se proporcionaron originalmente en la configuración elegida.

Presta atencion Debe prestarse la máxima atención a la calidad y precisión de la conexión del equipo de medición. La seguridad del sistema y la precisión de sus ajustes durante el funcionamiento dependen en gran medida de esto.

  • Además de unir los otros tubos, este tipo de trabajo no es diferente de otros compañeros, lo principal es el sellado cuidadoso de las conexiones roscadas.
  • La etapa final es una prueba de funcionamiento del sistema para verificar su estanqueidad y llevar a cabo los ajustes iniciales. Si todo funciona normalmente, entonces el trabajo puede considerarse completado.

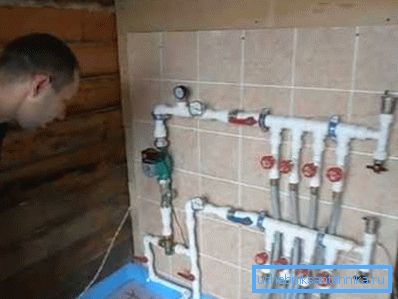

Verificación del funcionamiento del sistema - paso de instalación obligatorio

Conclusión

La unidad de mezcla correctamente seleccionada, bien establecida y sintonizada le permite optimizar el funcionamiento del sistema de calefacción y reducir los costos de calefacción. El video de este artículo le brindará más información sobre algunos puntos importantes del flujo de trabajo.
