En qué consiste el mezclador: válvulas de cierre, boquillas

27-10-2018
Mezcladores

En general, las partes principales del mezclador están determinadas por una u otra válvula, que puede tener la forma de una grúa con un par de cerámica o un tornillo sin fin, un cartucho o una válvula de bola. Además, la configuración del gabinete depende del método de instalación.

Por lo tanto, para el montaje en la pared hay dos boquillas con las que se une a los accesorios, y para los lavabos, la carcasa es única y el suministro de agua ya se lleva a cabo con la ayuda de mangueras. A continuación, observamos de cerca el dispositivo de estos dispositivos, los accesorios para su conexión, y también le ofrecemos el video en este artículo.

Mezclador de baño joystick

Mezcladores

¿Cómo funciona el ajuste en el tipo de válvulas?

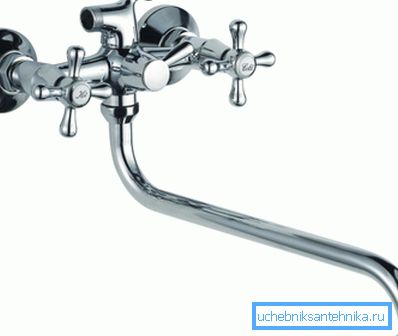

Mezclador de dos válvulas
  • Una unidad como la de la foto superior está regulada por dos válvulas o por dos palancas y esto significa que las válvulas de grúa, que pueden actuar de acuerdo con diferentes principios, se instalan allí como válvulas de cierre.
Grúas de cajas de varios tipos.
  • Si el ciclo completo de rotación del regulador de la grúa es de media vuelta o un poco más, significa que se utiliza un casquillo con un par de cerámica., que consiste en dos placas (móviles y fijas) con aberturas desplazadas con respecto al centro.
  • Cuando estos orificios coinciden cuando la placa móvil gira alrededor de su eje, el paso se abre completamente, pero con un movimiento adicional, la sección transversal del orificio combinado disminuye hasta que se superpone por completo.. Desde la parte inferior del vástago hay un anillo de sellado de goma, que se aplana con el tiempo y esta es la causa más frecuente de la falla de la válvula (las instrucciones le permiten hacer un revestimiento debajo del anillo o cambiarlo).
  • Pero la caja de engranajes de tornillo sin fin para el ajuste solo puede tener un volante para el mezclador (cordero), ya que el número de giros puede llegar a 10 y es demasiado inconveniente hacerlo con una palanca.
  • En tales válvulas, la válvula de goma se monta en el extremo inferior del vástago, que regula el caudal, o lo bloquea completamente, y este vástago se mueve hacia arriba y hacia abajo debido al engranaje de tornillo sin fin.. La razón más frecuente por la que falla una caja de este tipo es el desgaste de una válvula de goma, que puede ser reemplazada por una nueva, y también puede cortarse con sus propias manos de goma gruesa y gruesa.

Nota Cabe señalar que el lubricante para el mezclador se usa solo para la cámara de grasa de la caja del eje de la caja de engranajes helicoidales. De lo contrario, dicho dispositivo no lo necesita.

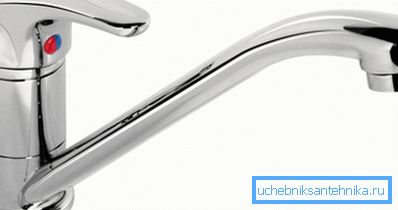

Modelo de palanca única o joystick
  • Si se utiliza un joystick para ajustar la mezcladora, significa que se trata de una instalación para montaje en pared o en superficie., en cualquier caso, un cartucho o una válvula de bola permanecerán allí como una válvula de cierre.

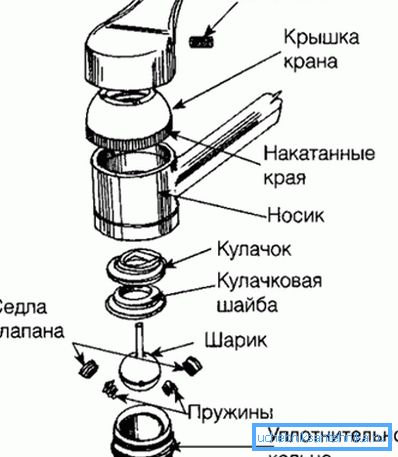

Diagrama de mezclador de válvula de bola
  • Si la válvula está equipada con válvulas de bola, entonces su precio será ligeramente más alto. - Esto se debe al hecho de que tal mecanismo se considera más confiable, por lo tanto, su vida útil aumenta. El recipiente tiene tres orificios, dos de los cuales están diseñados para pasar agua caliente y fría a la cámara de mezcla, y el tercero sirve para salir de la mezcla a través del pico.
  • Ajustando el flujo de agua fría y caliente girando la bola alrededor del eje vertical - en este momento, dos entradas se abren en su totalidad o en parte, y la intensidad de la presión se lleva a cabo girándola sobre un eje horizontal; la sección transversal de la abertura es ajustable o está completamente bloqueada.

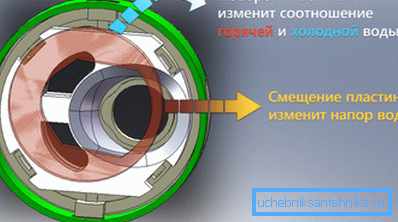

El principio del cartucho.
  • De acuerdo con el diseño de ensamblaje, la grúa con el cartucho es casi igual a la válvula de bola, solo otro mecanismo se levanta como una válvula de cierre.. Y el principio de la acción del estreñimiento también es similar a una bola: hay dos entradas y una salida en el cartucho, cuya sección transversal está regulada por una placa.
  • Entonces, cuando la placa gira alrededor de su eje, la sección de las entradas se regula, y cuando se mueve hacia adelante y hacia atrás, la salida de la boca se abre y se cierra..

Nota También hay llaves empotradas que se instalan en un nicho de pared, después de lo cual todas las válvulas de cierre se sellan con yeso o masilla. Puede haber cualquier tipo de válvulas.

Instalación y accesorios auxiliares.

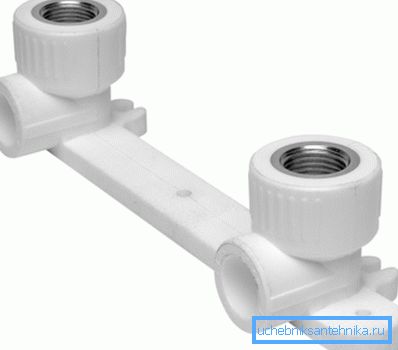

Placa de montaje para tubos de polipropileno.

Cuando se realiza una instalación cerca de la pared, para esto, el cableado de la tubería y los accesorios para agua fría y caliente en la entrada se deben usar como salidas de agua para el mezclador.

A menudo, para este propósito, se utilizan tiras de montaje, que pueden ser no solo para polipropileno, sino también para laminados a base de metal. Con el fin de evitar juntas visibles en la pared, se instalan lavadoras o copas decorativas en forma de cúpula para el mezclador.

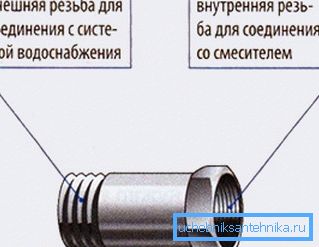

Cable de extensión

Para la instalación de pared más conveniente, es necesario que el borde de la conexión esté al ras con el revestimiento decorativo de pared. Pero a veces, en el proceso de reparación, los planes de cambio cambian, y dichos accesorios pueden empotrarse en el interior, a veces hasta 2-3 cm o incluso más.

Pero tales situaciones son solucionables: aquí se usa un cable de extensión para la mezcladora, que puede elegir según la longitud que necesite y traer las entradas para los excéntricos al ras de la superficie.

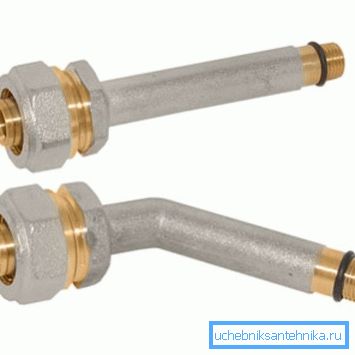

Agujas

Para la instalación en fregaderos y fregaderos, las tuberías de agua se conectan al grifo con la ayuda de mangueras, cuyos extremos están equipados con accesorios de conexión especiales.

Sin embargo, en aquellos casos en que se usa laminado a base de metal, necesita una pinza de sujeción para una mezcladora o una aguja para un tubo de metal y plástico, que se ve en la foto superior.

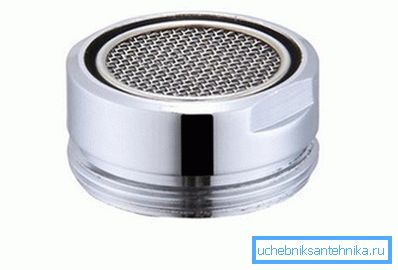

Aerador o divisor para mezclador

Para ahorrar agua, se instala una malla especial para el mezclador, llamada aireador. Este dispositivo satura la corriente con aire, como resultado de lo cual la presión no se debilita, y la cantidad de agua disminuye (este dispositivo también se llama economista).

Pero en la mayoría de los casos, los aireadores están hechos con un hilo externo y, si el pico también tiene un hilo externo, pueden surgir problemas que se resuelven con la ayuda de los adaptadores.

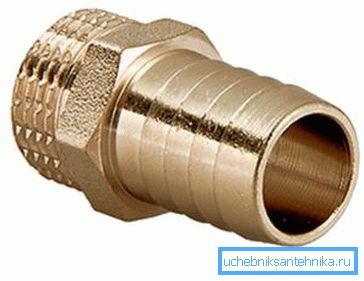

La unión para la conexión de la manguera de riego.

Si vive en el sector privado y necesita regar el jardín, para ello puede sujetar la conexión de la mezcladora al surtidor, la manguera de la longitud deseada se puede colocar en la tubería de descarga. Sólo en la compra no se olvide de combinar el diámetro de una manguera y la unión.

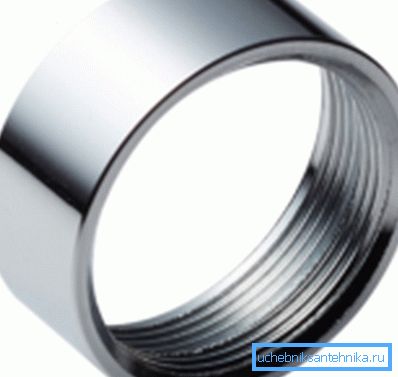

Adaptador de acoplamiento

Si el pico del surtidor con un aireador tiene una rosca externa, entonces su conexión es posible mediante un adaptador de acoplamiento; este adaptador debe comprarse teniendo en cuenta el paso y el diámetro de la rosca en ambos extremos de la conexión.

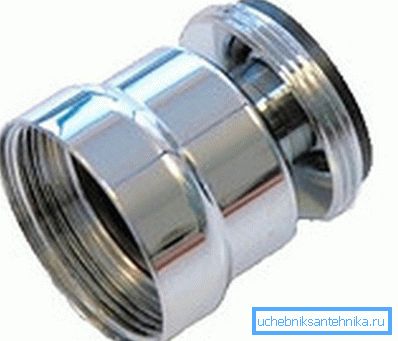

Adaptador giratorio

Un adaptador de este tipo, como en la foto superior, puede cambiar el ángulo del chorro en el rango de 15 °. Si atornilla el aireador en él, lavar los platos se convertirá en una experiencia cómoda y agradable.

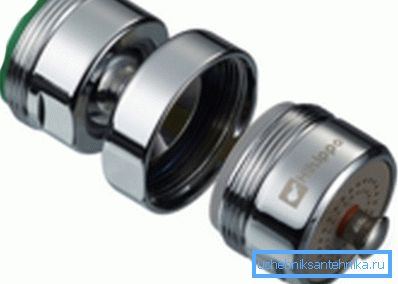

Adaptador giratorio

¿Y si atornilla el aireador en el adaptador giratorio, no solo puede cambiar el ángulo en 15? en el mismo plano, ¿todavía puede girar 360 grados en un círculo? Si considera la posibilidad de girar la boquilla en diferentes direcciones, puede llevar un chorro a casi cualquier esquina del fregadero.

Conclusión

Los mezcladores pueden diferir ligeramente en sus dispositivos entre sí, pero ya depende del fabricante. Sin embargo, el principio de su trabajo, así como las válvulas, siguen siendo los mismos.
