Elija e instale un mezclador de lavamanos con ducha

De acuerdo con el sistema de instalación, un mezclador de lavamanos con ducha no es prácticamente diferente de los grifos comunes, a excepción de una regadera, tiene que instalar un dispositivo separado para arreglarlo (lo más frecuente es que se haga en el pedestal o en la pared cerca de la taza del inodoro). No hablaremos en detalle sobre el propósito de una construcción de tuberías de este tipo, estamos más interesados ​​en su dispositivo y método de fijación, aquí está incrustado (en casos raros puede incrustarse).

Estos matices se tratarán a continuación. Lo explicaremos con más detalle y, para obtener información más completa, consulte el video de este artículo.

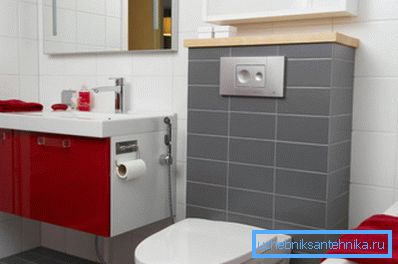

Lavabo con ducha higiénica situado cerca del aseo.

Mezcladores higienicos

Resumen del modelo

Modelo Hansgrohe Focus E2 31926000
  • El modelo Hansgrohe Focus E2 31926000 es un mezclador construido verticalmente con un interruptor de palanca única (palanca de mando), una ducha higiénica y un soporte para la regadera.. La longitud del pico entre los dos centros (canal de alimentación y pico) es de 100 mm, la altura de la grúa en la posición abierta es de 162 mm, el diámetro de la regadera es de 25 mm y la longitud de la manguera que conecta el mezclador al aireador es de 1600 mm. Para fijar un dispositivo higiénico adicional hay una cadena y un soporte de aterrizaje.
Modelo Hansgrohe Logis 71290000
  • El modelo Hansgrohe Logis 71290000 es un mezclador construido verticalmente con un interruptor de palanca única (palanca de mando), una ducha higiénica y un soporte para una regadera.. La longitud del pico entre los dos centros (canal de alimentación y pico) es de 107 mm, la altura de la grúa en la posición abierta es de 166 mm, el diámetro de la regadera es de 25 mm y la longitud de la manguera que conecta el mezclador al aireador es de 1600 mm. Para fijar un dispositivo higiénico adicional hay una cadena y un soporte de aterrizaje, las válvulas de cierre son un cartucho de cerámica del mezclador.
Set para el bidet Talis S2 32140000
  • El juego de bidé Talis S2 32140000 es un mezclador integrado verticalmente con un interruptor de palanca única (palanca de mando), una ducha higiénica y un soporte para una regadera.. La longitud del pico entre los dos centros (canal de alimentación y pico) es de 102 mm, la altura de la grúa en la posición abierta es de 170 mm, el diámetro de la regadera es de 25 mm y la longitud de la manguera que conecta el mezclador al aireador es de 1600 mm. El kit viene con una válvula de pie, que está equipada con un lavamanos con ducha higiénica, una válvula de cierre para el aireador, hay una cadena y un soporte de aterrizaje para fijar un dispositivo higiénico adicional, los accesorios de cierre son una caja de eje de cerámica.

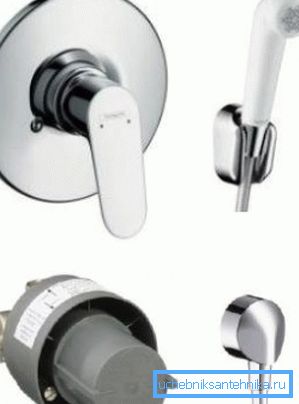

Set Hansgrohe Focus E2 32127111
  • El juego Hansgrohe Focus E2 32127111 es un grifo montado en la pared con un interruptor de palanca única (joystick), que funciona en la cubierta decorativa, una ducha higiénica y un soporte para la regadera.. Tal dispositivo para un bidé y un baño, como en la foto de arriba, contiene en su configuración una conexión de varilla, un mezclador de ducha de palanca única (palanca universal), un aireador, con una manguera y una parte abierta y cerrada del mezclador.

Los mecanismos de plomería de este tipo suelen tener un cartucho como válvula de cierre, pero también puede ser un bloqueo de bola, aunque la esencia del suministro de agua no cambia, se pueden usar tanto para bidés como para baños (dependiendo del diámetro de la regadera).

Tales diseños son muy convenientes para el uso, pero el precio de un dispositivo de este tipo es bastante alto, y la instalación en sí requiere mucha experiencia.

Un poco sobre las válvulas.

Nota Las válvulas para grifos de agua pueden ser de cuatro tipos: cajas de grúa, que pueden tener una válvula de compuerta con un eje de tornillo sin fin o un par de placas de cerámica que regulan el flujo, un cartucho (plástico o de cerámica), una bola de acero con orificios. Pero el grifo en el lavabo con una ducha para el baño solo se puede ajustar con los dos últimos diseños: una bola y un cartucho.

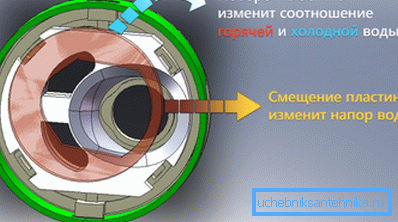

Dispositivo de cartucho sanitario

Ahora le diremos cómo funcionan las válvulas, que pueden equiparse con un grifo de lavabo con una ducha higiénica: esto es una bola y un cartucho, y comenzaremos con el último. El principio de funcionamiento del cartucho debido a su configuración (tres orificios) y una placa metálica con dos orificios.

Cuando gira el joystick hacia la izquierda hacia la derecha, reduce o aumenta la coincidencia de los orificios arqueados en la placa y el barril: el agua caliente y fría fluye a través de ellos, y cuando la palanca está en la posición central, ambos orificios están medio cerrados, es decir, las dos corrientes están igualmente mezcladas.

El tercer orificio en el barril (el más grande) sirve para pasar el fluido mezclado a la boquilla, y su permeabilidad también está regulada por la misma placa. Cuando sube y baja el joystick, la placa se desplaza hacia adelante y hacia atrás, por lo tanto, se regula el caudal que se obtiene en la salida.

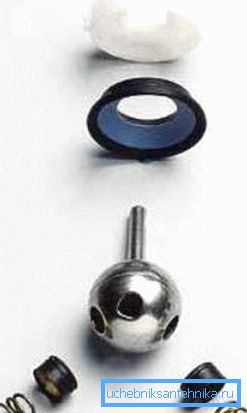

Válvulas de bola

El principio de funcionamiento de las válvulas de bola es muy similar al funcionamiento del cartucho: los mismos tres orificios, donde dos de ellos reciben agua fría y caliente y, a través del tercero, el fluido mezclado ingresa en el surtidor. Solo que aquí no hay una placa reguladora y, en cambio, la bola gira, aumentando o disminuyendo la permeabilidad de sus agujeros.

Entonces, cuando se gira el joystick de derecha a izquierda, los orificios laterales cambian su tamaño en relación con la pared de la cámara adyacente a ellos, y cuando la palanca se levanta y baja, el rendimiento del orificio central a través del cual sale el agua cambia.

Nota Es difícil decir cuál de los dos tipos de válvulas es mejor: una bola o un cartucho, especialmente si es de cerámica. Pero una cosa es segura: es mucho más fácil reemplazar el cartucho, especialmente porque están siempre a la venta, lo que no se puede decir sobre la bola.

Como instalarlo

Se parece al equipamiento para el fregadero y bidet.

Como entenderá, hablaremos sobre los grifos con una ducha higiénica para un fregadero pequeño (también es posible para un espacio grande, si el espacio lo permite), que se instalan en los baños cerca del inodoro. Esto es posible más a menudo en el sector privado, donde los baños generalmente se hacen espaciosos y en una habitación de este tipo existe la oportunidad de instalar casi cualquier accesorio de plomería.

En edificios de varios pisos, si el baño está separado, es posible instalar una ducha higiénica con un termostato, que está integrado en la pared y se estrella directamente en la tubería de suministro de agua fría (generalmente está detrás del inodoro), pero esto se puede hacer en las instalaciones sanitarias combinadas donde se encuentra el inodoro. cerca del fregadero.

El mezclador de una sola palanca en sí mismo es muy similar al habitual, solo que, además del surtidor, tiene otro canal donde se conecta el suministro de agua a la manguera del aireador, como regla general, la conexión se realiza en la parte inferior del grifo, debajo del fregadero.

Pero todos estos son conceptos generales: el hecho es que, dependiendo del costo y, por supuesto, del diseño especificado por el fabricante, el agua puede suministrarse a las válvulas de cierre solo después de levantar la palanca de mando, pero también puede ocurrir después de retirar el aireador del soporte. Es decir, automáticamente.

Además, algunas compañías equipan el dispositivo con un botón especial que restringe el tiempo de suministro de agua a la regadera; por defecto, esto suele ser de 6 segundos, pero el temporizador se puede configurar a su criterio.

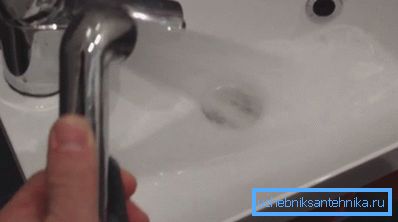

Cuando presiona un botón en la ducha, las válvulas detienen el flujo de agua a la salida.

De todos modos, el agua del rociador puede fluir solo cuando presiona el botón en forma de una llave en el asa de la regadera mientras la batidora está encendida (o bien se levanta la perilla del joystick o se abre la válvula de cierre automáticamente cuando se retira la regadera del soporte).

En los diseños más simples, la temperatura del agua suministrada a través del aireador se controla mediante el joystick en el modo normal, mientras que en los modelos más caros puede configurar la temperatura utilizando el termostato en la misma regadera, es decir, establecer el más adecuado para sus necesidades.

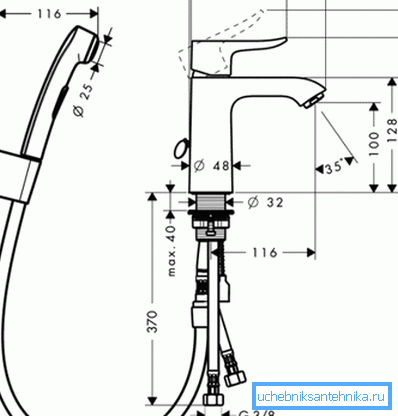

El principio de instalación de la batidora con ducha higiénica.

La instalación del grifo en el fregadero se realiza mejor cuando el tazón aún no está fijado al gabinete o gabinete; de ​​esta manera, tendrá mucho más acceso a la parte oculta del mezclador, donde todas las mangueras están conectadas y el conjunto se fija con una placa de presión.

Esto, por supuesto, no es un manual de instalación, pero, sin embargo, el acceso gratuito en la mayoría de los casos garantiza la calidad de la instalación y, durante la prueba, después de la finalización de las obras, generalmente no se detectan fugas.

En algunos casos, si existe la oportunidad de instalar dicho dispositivo de plomería, es mejor quitar el tazón del pedestal (pedestales, superficies de trabajo, patas) y fijar el grifo allí con las mangueras de entrada de agua fría y caliente atornilladas, bueno, puede atornillar la manguera para Estructura totalmente ensamblada.

Conexión Vista inferior

Como puede ver en la foto superior, la fijación del grifo, que se realiza mediante una placa de presión especial con un perno, casi no es diferente de la fijación de un mezclador convencional. Es solo que este modelo tiene más de un orificio desde el extremo, como usted entiende, la conexión a la manguera de ducha higiénica.

Conclusión

Siempre puede conectar e instalar cualquiera de estos grifos (que tienen un grifo para la regadera) con sus propias manos si tiene una herramienta simple en forma de una llave ajustable. Pero antes de la instalación, debe leer atentamente las instrucciones, ya que los diferentes modelos pueden tener sus propios matices.
