Cómo reparar el mezclador de bolas

Este tipo de plomería apareció hace relativamente poco tiempo, hace aproximadamente 20 años, y prácticamente ganó muchos fanáticos en sazu. Por el momento, dichos mecanismos ocupan casi la mitad de todo el mercado. El motivo de esta popularidad radica en la fiabilidad y simplicidad del diseño. Pero nada dura para siempre, y a veces surge la pregunta de cómo entiende un mezclador de bolas, porque nuestra gente suele estar acostumbrada a reparar todo con sus propias manos.

Foto de joystick de grifo en el lavabo.

Actividades preparatorias

Inicialmente, se debe tener en cuenta que las construcciones de este tipo distan mucho de ser siempre esféricas. Un cartucho de cerámica también puede ser un regulador, pero este tema es un artículo completamente diferente, y ahora veremos cómo reparar el mezclador de bolas con nuestras propias manos.

Como funciona el sistema

Cualquier diseño de un plan de este tipo consta de varias unidades básicas, en forma y tamaño pueden diferir ligeramente, pero en cualquier caso, el diseño de una mezcladora de bolas para una cocina o baño permanece sin cambios.

Los nodos de la grúa.
  • En primer lugar, es una palanca de ajuste. Todavía se puede llamar una mariposa o un joystick.
  • Luego viene la culata, completa con una arandela de sellado y una tuerca de bloqueo, que en realidad regulan la estanqueidad del mecanismo.
  • Naturalmente, toda la estructura cabe en una caja de metal. Las formas externas no juegan un papel aquí, la calidad del metal y la precisión de ajuste del mecanismo interno son mucho más importantes.
  • Y, por supuesto, la parte más importante es la bola de metal hueca. Tiene 3 aberturas, dos de las cuales están destinadas a la ingesta de agua fría y caliente, y a través de la tercera agua mezclada en la bola hueca sale el consumidor. Para el montaje, los asientos de goma se utilizan aquí.

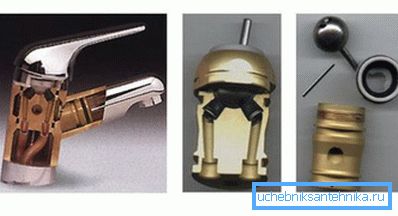

Detalles de la foto.

Obviamente, cuanto más simple sea el diseño, más fácil será ajustar y mantener. En este sentido, la reparación de la válvula de bola de la mezcladora, para una persona con un conocimiento general de plomería, no es difícil. Pero todos los detalles aquí son bastante "suaves" y no vale la pena hacer esfuerzos excesivos.

Los problemas mas comunes

  • En la posición completamente cerrada, el grifo aún continúa pasando agua. Aquí no importa si gotea o fluye en una corriente delgada.
  • En un momento en que en todo el apartamento el agua fluye con buena presión, el grifo en el baño o la cocina produce un chorro fino.
  • Se viola el ajuste de presión y temperatura del agua. En otras palabras, la grúa comenzó a funcionar de acuerdo con sus leyes incomprensibles, y en su posición habitual no da en absoluto lo que quería de ella.

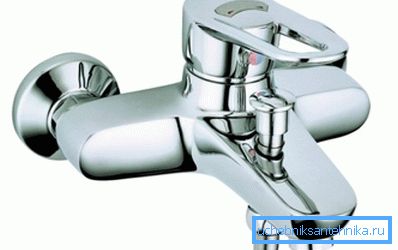

Grifo de baño.

Consejo: si la presión en el grifo ha caído, entonces, antes de desmontar la batidora, verifique el estado del aireador, esta es una malla que se atornilla en el pico. A menudo, la razón está en él, solo tienes que limpiarlo o reemplazarlo y el problema se eliminará.

Causas de las fallas

  • La causa más común es la suciedad en el espacio entre la bola y los asientos de goma. Si tal bloqueo no se elimina a tiempo, el asiento de goma puede deformarse y fallar.
  • A veces, el obturador puede obstruir, como regla general, la causa es agua dura. En este caso, una reparación seria de una mezcladora de bolas para un baño o cocina puede no ser necesaria. Aunque todavía hay que desmontarlo y limpiarlo.
  • Sucede que la tapa en la palanca se afloja con el tiempo, el vástago no alcanza el tope y se produce una fuga. En este caso, la reparación del mezclador de bolas en la cocina con sus propias manos terminará con el apriete del tornillo hexagonal en la parte inferior de la tapa.
Cartucho para mezclador de bolas.
  • Si el agua comenzaba a gotear desde debajo del cuerpo de la llave, lo más probable es que los anillos responsables del sello estuvieran desgastados. Ya que es imposible repararlos, los anillos necesitan ser reemplazados.
  • Si el desmontaje del mezclador de bolas reveló una grieta en la bola, entonces hay 2 opciones. Primero, cambia la pelota y segundo, cambia el mezclador completo.
  • En el caso de que se encuentre una grieta en el caso, no hay nada que reparar, la grúa debe reemplazarse por completo. Como medida temporal, puede cubrir los selladores de grietas, bueno, no por mucho tiempo.

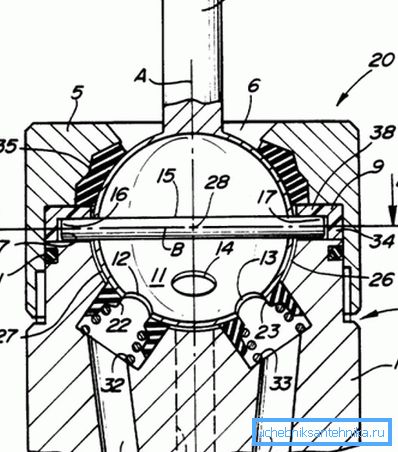

El esquema del mecanismo.

Consejo: si tiene agua dura o una tubería vieja y oxidada en la casa, la pregunta de cómo arreglar el grifo surgirá regularmente. Una buena salida sería instalar filtros para la entrada, y no tienen que ser complicados y costosos. Basta con colocar un filtro grueso, cuyo precio es bastante asequible y, cada seis meses, limpiarlo o cambiarlo.

Desmontamos y reparamos.

Entonces, suponga que ya ha realizado todas las acciones posibles y no posibles y llegó a la conclusión de que reparar un mezclador de bolas con sus propias manos es inevitable.

En este caso, la primera acción que realizará cualquier cerrajero es superponer el grifo de entrada y drenar el agua restante.

  • Después de eso, debe sacar de la caja del joystick una tapa de plástico decorativa, que se encuentra directamente debajo de la palanca. Debajo de él, abrirá el tornillo de presión debajo de la cabeza hexagonal. Aflojándolo, puedes quitar la palanca.

Importante: si la grúa ha estado en operación durante mucho tiempo, entonces la palanca puede "pegarse" a la barra. Para eliminarlo, deberás aplicar fuerza, solo recuerda, sin fanatismo.

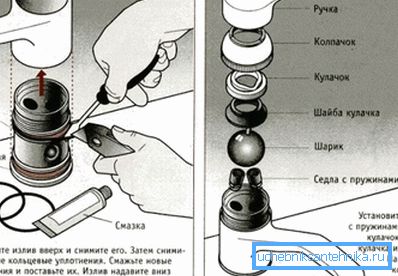

Esquema de la asamblea general.
  • A continuación hay que desatornillar el anillo de estanqueidad.. Esto se hace con un destornillador, la picadura del destornillador se apoya en un ángulo en una ranura especial y con una ligera presión, en sentido contrario a las agujas del reloj, el anillo se desenrosca lentamente. Si no se cae de inmediato, puede golpear un poco el mango del destornillador con un martillo. Verifique cuidadosamente que solo gire el anillo; si el mezclador gira, las mangueras pueden dañarse.
  • Después de quitar el anillo, tendrás acceso a la cúpula cromada, tendrás que sacarla con la ayuda de unos alicates.. Esto debe hacerse con cuidado, para no dañar el anillo de cuatro anillos que se encuentra directamente debajo de la cúpula. El nivel de apriete de este anillo puede causar la fuga de la grúa.
  • A continuación tenemos un troquel de plástico con un sello de goma cónico.. Durante la operación a largo plazo, la forma en forma de cono puede deformarse y cubrirse de óxido. A veces basta con limpiarlo.
  • Debajo de la placa, abrirás la bola en sí, tendrás que conseguirla suavemente.. La bola tiene un agujero que es responsable de limitar el rango de rotación, examínelo cuidadosamente para detectar suciedad y sedimentos. En el caso de que haya fichas o grietas, la pelota necesita ser cambiada.
Diseño seccional.

Importante: al instalar la bola en su lugar, es importante que la ranura, que se encuentra en el lado derecho de la parte, coincida con la protuberancia ubicada en la parte superior del cuerpo.

  • Debajo del sello se instalan resortes responsables de la estanqueidad de la bola.. Con el tiempo, pierden su elasticidad, por lo que quizás tenga sentido cambiarlos.

Importante: recuerde, cualquier desmontaje de la mezcladora de bolas debe ir acompañado de la lubricación de todas las piezas y ensamblajes con grasa de silicona sanitaria. No solo sella de manera confiable toda la estructura, sino que también extiende significativamente su vida útil.

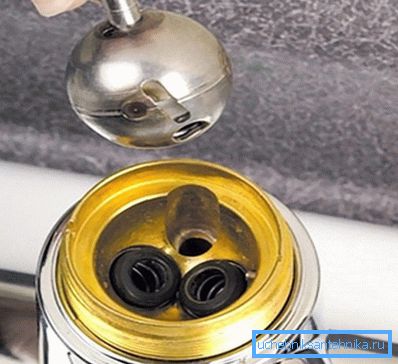

Desmantelando el balón.
  • La grúa funciona exactamente igual, solo que todas las acciones se realizan en orden inverso. Cuanto más aprietes las juntas tóricas, más se moverá el joystick, así que mide tu fuerza. Es mejor sellar todas las conexiones roscadas con una cinta adhesiva o una rosca especial. En realidad, en este mezclador de bolas de reparación, hágalo usted mismo, puede abrir las válvulas de entrada y probar el grifo.

El video en este artículo muestra algo de la instalación del mezclador.

Conclusión

Al final, me gustaría señalar que la gama de estos productos en el mercado es bastante amplia y que algunos fabricantes hacen sus propias innovaciones de diseño. Hablamos del sistema más común. Pero no se alarme si se encuentra un sello adicional u otra junta en su mezclador, la base, por lo general, permanece sin cambios.

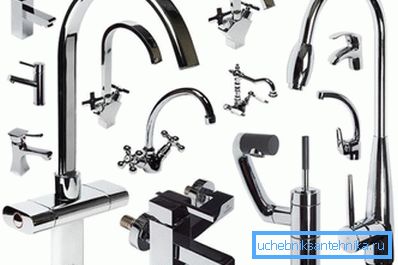

Surtido de diferentes mezcladores.
