Te de alcantarillado: principales tipos y métodos de uso.

No es ningún secreto que el sistema de descarga de aguas residuales consiste no solo en tuberías, sino también en accesorios, como tees para tuberías de alcantarillado, por ejemplo. Una amplia gama de diferentes accesorios tiene su propio propósito y, si es necesario, se utiliza para diluir la tubería principal en varias direcciones, para cambiar la dirección de la tubería, etc.

Sin embargo, en este artículo consideraremos en detalle qué son las tees de plástico de alcantarillado y cómo se utilizan en la construcción de sistemas de eliminación de aguas residuales domésticas.

Sencillez de montaje gracias al uso de elementos de conexión especiales.

Las alcantarillas construidas con el uso de tuberías de PVC y elementos de conexión se caracterizan por varias ventajas, que incluyen:

• precio razonable;
• bajo peso
• resistencia absoluta a la corrosión;
• Larga vida útil sin necesidad de una limpieza regular.
• Facilidad de trabajo de instalación.

Hablando sobre el moderno sistema de eliminación de residuos de plástico, me gustaría destacar especialmente la calidad de la instalación. La instalación es realmente simple y se hace posible mediante el uso de elementos de conexión especiales: accesorios.

Principales variedades

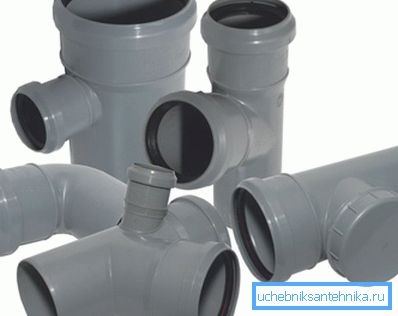

En la construcción de sistemas de alcantarillado doméstico, se utilizan tres tipos principales de tees de conexión, que son diferentes en configuración y están destinados a realizar ciertas funciones específicas.

• 87 ° o 90 ° tees de alcantarillado - El propósito principal de esta parte es conectar el elevador vertical a las secciones horizontales de la tubería.

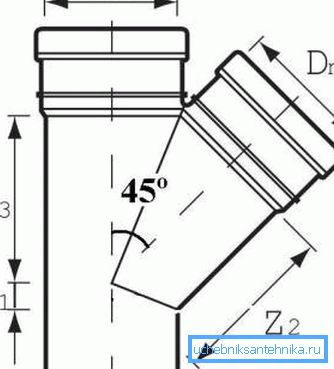

• 45 ° tees de alcantarillado - Estos elementos de conexión se utilizan para sujetar tuberías de plástico en la construcción de la mayoría de las ramas horizontales.

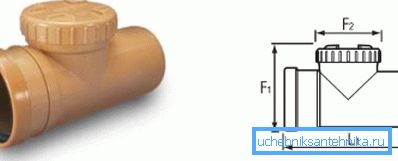

• Las revisiones son una manga con una salida perpendicular ubicada, que está cerrada por una tapa extraíble.. A medida que se opera el sistema, se puede quitar la cubierta para inspeccionar el grado de obstrucción o para limpiar la obstrucción.

Las variedades enumeradas son suficientes para formar un sistema completo de eliminación de residuos domésticos. Pero para contar con el éxito en la instalación, es necesario tener en cuenta los tamaños de estos elementos de conexión y su conformidad con los tamaños estándar de las tuberías.

Las tes, según el diámetro de la conexión de la tubería, pueden tener los siguientes tamaños de sección transversal: 110 mm, 160 mm, 200 mm, 250 mm y 315 mm. Para las necesidades de la construcción de sistemas industriales con mayor capacidad, se fabrican elementos de conexión con un diámetro transversal de 400 mm y 500 mm.

Además, las dimensiones del canal de alcantarillado 110 mm y otras modificaciones pueden no ser las mismas en todas las direcciones. Por ejemplo, las secciones transversales de los tubos de la dirección horizontal pueden ser las mismas, mientras que la salida vertical o diagonal puede tener un diámetro más pequeño o más grande.

Características de construcción

Independientemente del tamaño y la configuración, el diseño de la camiseta de polímero es simple. La salida del producto se realiza en forma de una tubería convencional con bordes cosidos. Dos partes de entrada, por ejemplo 50 por 50 mm, están equipadas con tomas especiales, que incluyen los extremos de los tubos de diámetro adecuado.

Para obtener la máxima densidad, hermeticidad y confiabilidad de la conexión, los enchufes tienen sellos de goma especiales. De acuerdo con los fabricantes de tuberías de cloruro de polivinilo y accesorios relacionados, una junta correctamente ensamblada sirve por lo menos 20 años sin la necesidad de reemplazar el sello.

Reglas de instalación

Las instrucciones para el trabajo de instalación con el uso de juntas en T de plástico se caracterizan por su fácil implementación y pueden realizarse a mano.

La instalación de Pipeline se completará con éxito si cumple con las siguientes recomendaciones:

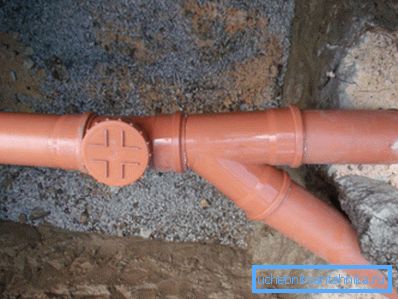

• Al construir el cableado horizontal, utilizamos exclusivamente tees con una toma de 45 grados.

Importante: si usa tees con una conexión perpendicular al construir el cableado horizontal, la probabilidad de bloqueos frecuentes del sistema de alcantarillado durante la operación posterior aumenta significativamente.

• Los zócalos equipados con un zócalo deben dirigirse al punto más alto inicial de la red. Por lo tanto, el zócalo debe funcionar como una entrada al elemento de conexión, mientras que el extremo del tubo debe ser una salida.
• Los sellos de goma no se pueden recortar o quitar por completo. El sello se inserta especialmente para que la conexión sea lo más ajustada posible, por lo que no debe sorprenderse al tener que poner un poco de esfuerzo en la instalación.

Consejo: para simplificar la tarea, basta con lubricar la superficie interna de los elementos conectados con agua y jabón antes de la instalación. En este caso, la tubería será mucho más fácil de ingresar al zócalo y se logrará la densidad requerida de la conexión.

• Las uniones de los elementos de cableado con un diámetro de más de 50x32 mm son recomendables y, en algunos casos, deben fijarse a la superficie adyacente con las abrazaderas de los soportes.
• La instalación de auditorías se debe realizar en secciones de ductos con acceso libre. Como regla general, dentro de una casa privada tales elementos no se aplican en absoluto o se establecen en cantidades limitadas.

Modificaciones de otros materiales.

Actualmente, además de los sistemas de polímeros ampliamente utilizados, se producen alcantarillas de metal, cerámica e incluso cemento de asbesto.

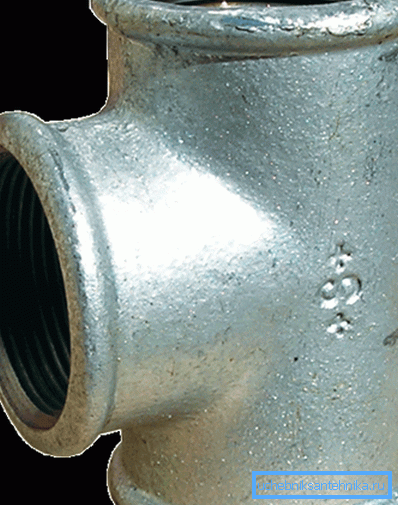

Por supuesto, cuando se conectan tuberías hechas de dichos materiales, se utilizan los elementos de conexión apropiados. Por ejemplo, para tuberías hechas de hierro fundido, se utiliza una T de hierro fundido, producida de acuerdo con los requisitos de GOST 6942.14-69.

Se pueden hacer elementos de conexión de este tipo para conectar el tipo roscado, en forma de campana y sin zócalo. Los análogos de cemento de amianto y hormigón de cerámica se fabrican solo con respecto a la conexión del zócalo.

Conclusión

Ahora ya sabe qué es una camiseta sanitaria de plástico con dimensiones de 110 a 110 por 110 mm o su análogo de hierro fundido con dimensiones de 100x100x50 mm. Además, descubrimos cómo instalar los elementos de conexión más populares hechos de cloruro de polivinilo.

Se puede obtener más información útil al ver el video en este artículo.
