Rodillos para tubo de perfil: tipos, principio de

02-03-2018
Herramientas

¿Cómo se puede formar una sección cuadrada o rectangular con un arco regular? ¿Cómo se pueden hacer rodillos hechos a sí mismos para un tubo con forma? ¿Y qué soluciones ofrece la industria moderna? Tratemos de responder estas preguntas.

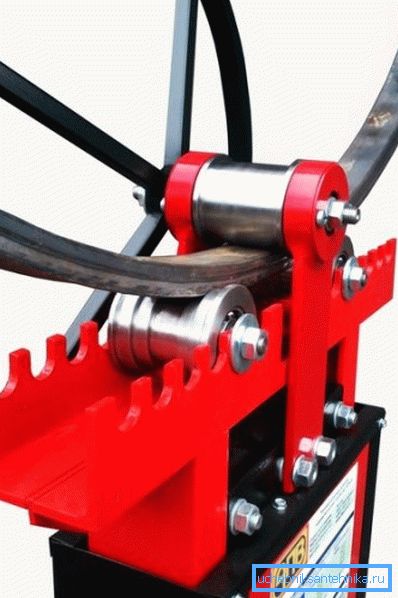

Esta simple adaptación puede ahorrar mucho tiempo, esfuerzo y dinero.

Por que lo necesitas

¿Por qué necesito doblar un tubo de perfil?

Vamos a dar algunos ejemplos.

  • El dosel del arco no solo es hermoso, sino también práctico: nunca acumulará nieve.
  • El visor curvo sobre el porche se ve mucho mejor que un diseño simple con una rampa.
  • El invernadero arqueado es excepcionalmente duradero, soporta perfectamente cargas de nieve y viento.

Por cierto, el montaje de invernaderos a partir de tuberías con forma es un buen negocio, que requiere la presencia únicamente de los notorios rodillos de doblado de tuberías y la máquina de soldadura.

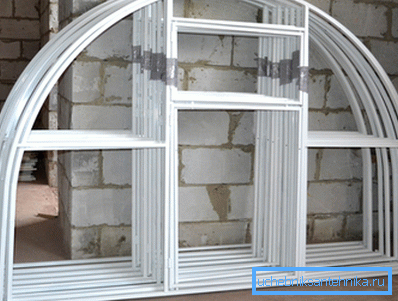

Marco soldado para el invernadero.

Tipos de rodillos

¿Qué son en realidad?

Mecánica

El diseño más simple es un molino mecánico de tres rodillos. Tales máquinas a menudo se pueden encontrar en venta; su precio comienza a partir de unos 15 - 20 mil rublos. ¿Cómo se arreglan?

De acuerdo con el nombre, la construcción se basa en un proftrub con tres rodillos. Uno de ellos puede desplazarse con respecto a los otros dos en una dirección perpendicular al plano que los une; se usa un mecanismo de tornillo para el desplazamiento, lo que permite que incluso una persona con capacidades físicas bastante normales desarrolle un esfuerzo significativo.

Uno de los rollos se suministra con un asa, que permite girarlo y, por lo tanto, tirar del tubo para doblarlo.

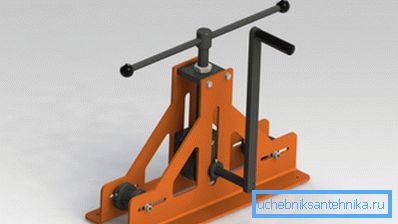

Los rodillos de tres rodillos más simples.

Hay varias modificaciones que permiten que varias mejoren el rendimiento del doblador de tuberías:

  • La combinación de los rollos con una cadena común asegurará su rotación síncrona., evitando así que la tubería se deslice.
  • Se puede usar un engranaje en lugar de una cadena..
  • El uso de rollos endurecidos aumenta su recurso varias veces..
  • Además, los rollos pueden ser reemplazables., Lo que permitirá doblar sin atascos tanto de perfil como de tubos redondos.

Eléctrica

En este caso, parte del trabajo manual se desplaza al motor eléctrico.

A la venta puede encontrar dos opciones para la ejecución de dobladoras de tubos eléctricos:

  • En soluciones más simples, el motor eléctrico solo es responsable de dibujar la tubería. El posicionamiento del rodillo de doblado se realiza manualmente.

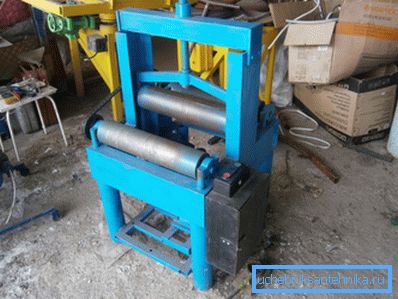

La máquina con brocha eléctrica y pinza manual.
  • Los modelos avanzados de rodillos usan electricidad tanto para tirar como para cambiar el rollo (por supuesto, por medio de una caja de engranajes que multiplica la fuerza).

Hidraulico

Esta categoría incluye tanto poderosas máquinas industriales que pesan decenas de toneladas, como dispositivos relativamente compactos. Su característica común es el uso de un cilindro hidráulico: al bombear la presión de aceite en él, se puede desarrollar una gran fuerza en el rodillo de deformación.

Radio de curvatura

Independientemente del dispositivo del doblador de tubería, hay un patrón general: cuanto mayor es el grosor de la tubería (su sección transversal paralela al radio de curvatura), mayor es el radio mínimo de curvatura. Damos los valores declarados para sus máquinas por uno de los fabricantes nacionales: son bastante típicos.

Tamaño de la tubería, mm Radio de curvatura mínimo, mm
15x15 280
20x20 280
25x25 280
30x30 325
40x20 325
50x25 400
40x40 900

Sin doblador de tubo

¿Es posible doblar un arco fuera de un tubo con forma sin rodillos?

Técnicamente, esto es posible, pero es probable que el resultado sea insatisfactorio.

Las instrucciones para doblar no son tan complicadas, ya que requieren una gran cantidad de trabajo preparatorio.

  1. Una plantilla con una forma de superficie correspondiente al arco que necesita está hecha de madera o madera contrachapada.
  2. Se adjunta un bucle a la plantilla, un retenedor en el que se inserta uno de los extremos del tubo.
  3. Más trabajo, de hecho, se reduce a la aplicación de la fuerza bruta en su segundo extremo. Para aumentar el esfuerzo se puede utilizar una variedad de palancas.

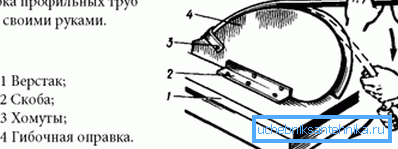

Se trata de tubos flexibles sin dobladora de tubos.

Manos locas

Diversos esquemas y dibujos de rollos para una tubería de perfil, hágalo usted mismo en años recientes, literalmente han inundado Internet.

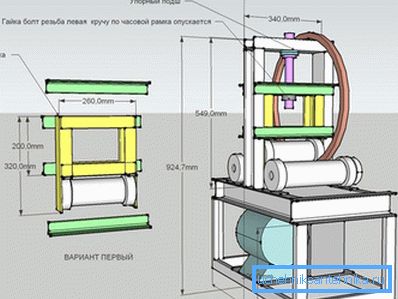

Uno de los diagramas que muestra las dimensiones básicas.

Inmediatamente decepcionaremos a los lectores más económicos: algunos de los detalles deberán solicitarse.

Cuales son

  • Ellos mismos rollos. Pueden ser cilíndricos o con ranuras para doblar tubos redondos.
  • Clips para rodamientos.
  • Cuando se utiliza una transmisión de cadena - asteriscos.

Por supuesto, sin hacer referencia a un diseño específico, es una tarea ingrata asesorar sobre el montaje de los rodillos.

Intentemos, sin embargo, prestar atención a las recomendaciones de los propietarios de dispositivos de fabricación propia, destacando los puntos principales.

  • El asa de accionamiento debe tener un asa giratoria. De lo contrario, los primeros callos en las manos aparecerán a unos pocos metros de la tubería extendida.
  • Los rodamientos son mejores para tomar autocentrado. Montar los dos rodamientos de cada rodillo exactamente en el mismo eje en casa no es una tarea real; La menor desalineación aumentará la fuerza de tracción.

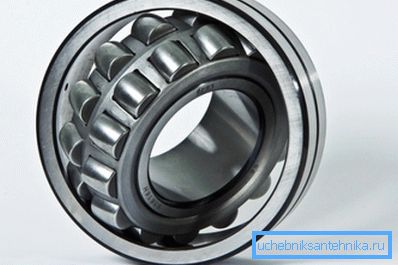

En la foto - Rodamiento de rodillos autocentrante.
  • El tornillo que acciona el rodillo de presión puede tomarse del vicio anterior.

Por cierto: una alternativa al mecanismo de tornillo es un gato para automóvil de cualquier tipo. Te permitirá desarrollar un gran esfuerzo con una aplicación mínima de tu propia fuerza.

  • Como cama, es mejor usar un segmento de un canal de un tamaño adecuado. La fuerza de flexión de la cama será muy significativa; Un marco soldado hecho de una esquina o un tubo delgado puede simplemente doblarse.

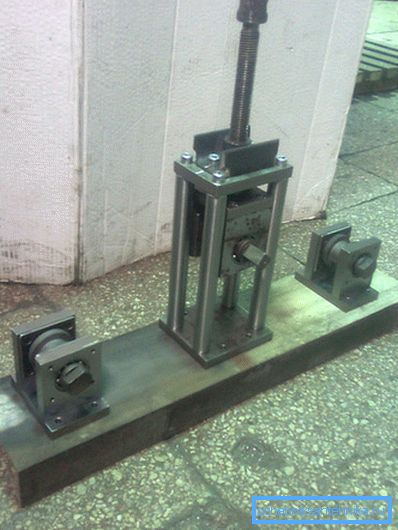

La cama representa una pieza integral de un canal.

Conclusión

Esperamos que el material ofrecido a la atención del lector lo ayude a elegir o hacer una herramienta a su gusto. Como siempre, puede encontrar información temática adicional en el video de este artículo. ¡Éxitos!
