Qué y cómo hacer una máquina para doblar una tubería de

Cuando se ensamblan varias estructuras metálicas a partir de tubos con forma, se puede requerir una parte curva. Debido a la alta resistencia de los tubos de perfil para doblarlos, es muy difícil doblarlos, por lo que se utiliza un dispositivo especial para realizar esta operación. En este artículo, veremos cómo ensamblar una máquina manual para doblar una tubería de perfil, que será suficiente para los fines domésticos.

Diseño del dispositivo

Principio de funcionamiento

Cualquier equipo para doblar la tubería de perfil asegura una deformación suave, gracias a la cual la pieza después de doblar conserva sus características de resistencia. Además, el dispositivo le permite obtener un cierto radio de curva.

El tipo de máquina en cuestión opera según el principio de una prensa rotativa. El fondo de su plato forma dos rodillos. La losa superior es el tercer rodillo ubicado en el medio entre los dos inferiores. Por lo tanto, tales dispositivos para doblar una tubería de perfil también se llaman dobladores de tubería de tres rollos para doblar tuberías.

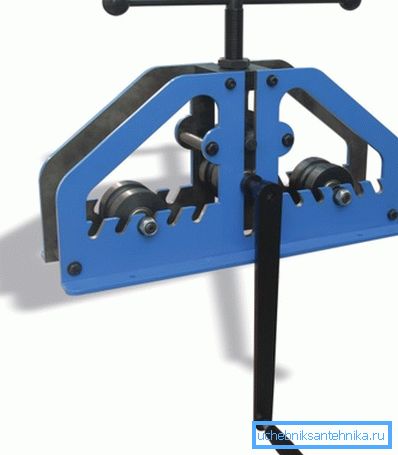

La distancia entre los dos rodillos inferiores determina el radio de curvatura. Además, funcionan como un transportador, moviendo la pieza a través de la zona de deformación. El tambor superior presiona la pieza, asegurando su flexión.

Características de diseño

Las máquinas de fabricación propia para doblar el tubo de perfil son de dos tipos:

• Con el rodillo de alimentación inferior;
• Alimentación superior.

La alimentación superior se utiliza en dobladoras de tubos manuales, ya que se realiza con la ayuda de una abrazadera, es decir, método roscado. La alimentación inferior se realiza en máquinas, donde la fuerza de sujeción es generada por un accionamiento hidráulico o un gato.

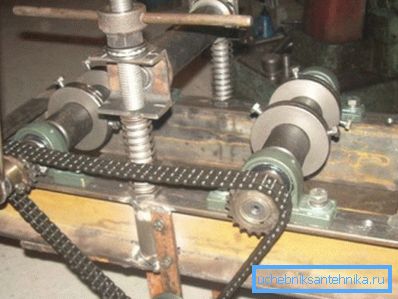

Por lo tanto, la máquina con menor avance es más potente y productiva. Sin embargo, es mucho más complejo en la ejecución, por lo tanto, si el dispositivo se usará para necesidades domésticas, entonces es más conveniente realizar una máquina para doblar los tubos de perfil con sus propias manos con la alimentación del eje superior.

También se debe tener en cuenta que la forma de los rodillos de transporte afecta el rendimiento del dispositivo.

Puede ser:

• Liso - en forma de un cilindro;
• Perfil: en forma de cilindro con ranuras para la tubería.

Los rollos perfilados para tuberías pueden doblar varias piezas a la vez en una pasada, lo que es importante en la producción en masa de estructuras metálicas. Dado que la velocidad de procesamiento no es tan importante para las máquinas "domésticas", usualmente están equipadas con rodillos lisos, cuyo precio es más bajo.

Fabricación de la máquina

Nodos principales

Antes de hacer un dispositivo para doblar un tubo de perfil con sus propias manos, debe considerar los elementos principales en los que se compone. Así, la máquina incluye:

Montaje de la cama

Comience la fabricación de la máquina con sus propias manos con el montaje de la cama. Como regla general, para estos fines se utilizan cuatro canales, a partir de los cuales se ensambla el paralelepípedo. La instalación de todas las partes del metal se realiza mediante soldadura eléctrica.

Montaje del transportador

Una vez que la cama esté lista, puede proceder al ensamblaje del transportador.

El trabajo se realiza en este orden:

• El primer paso es preparar dos clips idénticos. Puede encontrar piezas terminadas o pedirlas en una tienda de torneado.
• Luego, los soportes deben soldarse al marco en el que se insertarán los rodillos.
• A continuación, se inserta un perno en el orificio de cada par de soportes, que sirve de eje para el rodillo. El eje se coloca en el perno, después de lo cual el eje se fija con una tuerca.
• En un lado de los rodillos, los engranajes de cadena están soldados.
• Entre los rodillos, es necesario instalar un sistema de tensión de cadena, que es un soporte plano con un pequeño rodillo y engranaje. Al mover el engranaje hacia arriba o hacia abajo, puede ajustar la tensión de la cadena.
• Al final del trabajo en el transportador, un mango con una palanca debe soldarse a uno de los rodillos.

Sugerencia Es conveniente adquirir engranajes de inmediato con una cadena para que no haya problemas con la incompatibilidad de las piezas.

Montaje de la abrazadera

La etapa final del trabajo es el ensamblaje de la abrazadera, que se realiza en el siguiente orden:

• En primer lugar, las patas del soporte en forma de U, que consta de cuatro perfiles, se sueldan al marco. La brecha entre ellos debe ser de 42-43 milímetros.
• Luego, se hace un pequeño soporte en forma de U, que se suelda a partir de un perfil de 40 mm. Las patas de la estructura son agujeros taladrados para el eje del eje. La altura de las piernas debe ser varios centímetros mayor que el diámetro del eje.
• A continuación, el soporte ensamblado con un rodillo debe insertarse en el espacio entre las patas del soporte grande. El soporte pequeño debe moverse libremente en una dirección grande hacia arriba / abajo.
• El soporte superior está soldado a las patas del soporte grande, en cuyo centro se perfora un agujero para la tuerca.
• Además, una tuerca se suelda en este orificio, en el que posteriormente se atornilla el pasador. Es recomendable asegurar el perno en el soporte inferior, mientras se asegura la rotación libre. Esto permitirá fijar el tambor superior en diferentes posiciones.

Sugerencia Antes de proceder a la fabricación de la máquina, es deseable completar el dibujo, esto evitará errores en el proceso de instalación.

Este trabajo sobre el diseño está terminado. Cabe señalar que las máquinas fabricadas de manera similar para doblar un tubo de perfil con sus propias manos no son inferiores a los dispositivos propietarios similares, cuyo costo es muy alto.

Conclusión

Con al menos un poco de experiencia con el metal y la máquina de soldadura, puede realizar independientemente el dispositivo anterior. Como resultado, tal máquina hecha en casa para doblar una tubería de perfil permitirá obtener piezas curvas que pueden ser necesarias para una variedad de necesidades domésticas. Desde el video en este artículo, puede obtener más información sobre este tema.
