¿qué es una válvula de vacío para aguas residuales y cómo

24-09-2018
Herramientas

A menudo, cuando se construye un sistema de alcantarillado, los constructores cometen un error, ya que no proporcionan ventilación, especialmente para los desarrolladores sin experiencia. Las consecuencias de tal deslizamiento pueden dar como resultado la aparición de un olor desagradable característico en la casa. Resolver este problema ayudará a la válvula de vacío para aguas residuales, que, de hecho, está dedicada a este artículo.

Válvula de vacío

¿Por qué necesito una válvula de vacío?

Muchos artesanos inexpertos dudan por qué se necesita una válvula de vacío de aguas residuales, porque cada accesorio sanitario está equipado con un sello de agua que no deja olores.

De hecho, el mecanismo del sistema es más complejo de lo que parece a primera vista:

  • Cuando se drena una gran cantidad de agua en el inodoro, se produce un vacío dentro del sistema.. Como resultado, el agua es absorbida por las trampas de agua. A pesar de que la succión es parcial, es suficiente tener un olor desagradable a las aguas residuales en la habitación.
  • El agua caliente fluye al sistema con regularidad, haciendo que los vapores se eleven.

Si hay ventilación en la casa, pero simplemente está obstruida, entonces se puede limpiar. Por supuesto, es bastante difícil manejar esta tarea con sus propias manos, pero un especialista puede resolver un problema rápidamente.

Esquema de bloqueo hidráulico

Si no hay ventilación en la casa, y es técnicamente costoso o difícil de construir, la instalación de una válvula de vacío es la manera de salir de esta situación. Debe decirse que surge una necesidad especial de este dispositivo cuando se instala una lavadora automática en la casa, que descarga agua en el sistema bajo presión. A veces, incluso hay casos en que, después de conectar la máquina, es necesario instalar una segunda válvula adicional.

Dispositivo valvular y su instalación.

El principio de funcionamiento de la válvula de alcantarillado al vacío es bastante simple. Cuando los drenajes se mueven a lo largo del tubo ascendente, creando así un vacío, el elemento de cierre de la válvula se abre, lo que produce fugas de aire. Cuando la presión en el sistema se iguala, el resorte devuelve la válvula a su lugar, como resultado de lo cual resulta imposible un mayor movimiento de gases, respectivamente, los olores desagradables no penetran en la habitación.

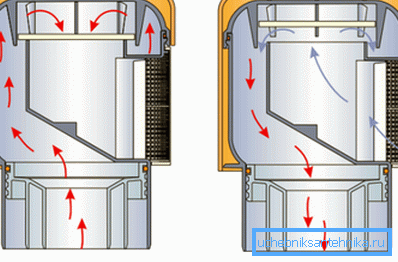

El principio del dispositivo.

La válvula de alcantarillado al vacío estándar tiene una carcasa de plástico. El elemento principal del diseño es la varilla, que eleva la salida lateral. Con una disminución de la presión en el sistema, la barra se baja, como resultado de lo cual el agujero se cierra.

Para evitar que la culata aumente más de lo necesario, una junta de goma se ubica sobre ella. Hay que decir que hay estructuras en las que se utiliza una membrana de goma en lugar de una varilla. Su desventaja es el rápido deterioro de la membrana, por lo que debe ser reemplazada regularmente.

Sugerencia El precio de las válvulas de vacío con un diafragma es ligeramente más bajo que los dispositivos con un vástago, sin embargo, no es práctico adquirirlas debido a la rápida falla.

En la foto - una válvula típica de 50 mm.

Cabe señalar que hay dos tipos de válvulas de vacío:

Propósito Diámetro del aireador
Para lavabos 50 mm
Para un elevador común 110 mm

Presta atencion La primera válvula se puede usar solo para algunos accesorios de plomería, por ejemplo, un lavamanos y una taza de inodoro.

La apariencia de los dispositivos puede variar, además puede haber pequeñas diferencias técnicas, sin embargo, el principio de funcionamiento y el diámetro de los aireadores de alcantarillado siguen siendo los mismos.

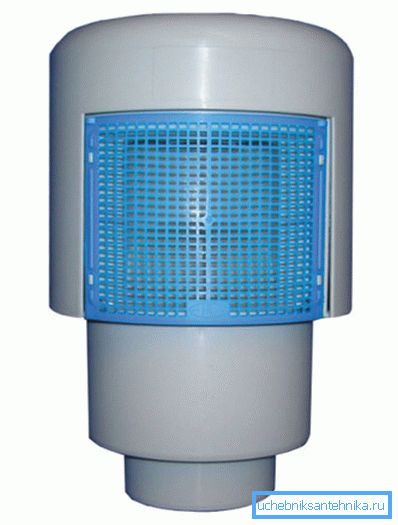

Válvula típica con un diámetro de 110 milímetros.

Características de instalación

Ahora considere cómo instalar correctamente una válvula de vacío en la alcantarilla. Para realizar esta operación, no es necesario invitar a un especialista, ya que cada maestro de casa puede afrontarlo. Sin embargo, primero debe familiarizarse con una serie de matices de esta operación.

A menudo, la válvula de vacío de aguas residuales hace que los consumidores no entiendan. Como resultado, muchos maestros del hogar desmontan la parte superior de las bandas, que se elevan por encima del techo e instalan este dispositivo en su lugar. Esto no debe hacerse, ya que la válvula no reemplaza completamente la ventilación del sistema de alcantarillado, a menos que esté obstruida con objetos extraños y escombros.

Presta atencion Este dispositivo puede instalarse en edificios de apartamentos, sin embargo, no más arriba del sexto piso. El hecho es que existe la posibilidad de una descarga fuerte que puede ocurrir como resultado del descenso simultáneo de aguas residuales de dos inodoros. Tal válvula de carga no puede soportar.

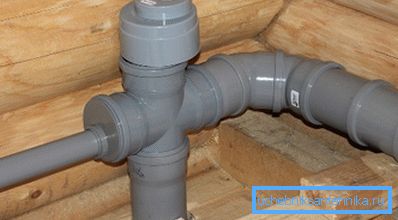

Válvula montada

Además, al instalar el dispositivo, debe observar las siguientes reglas:

  • La válvula solo se puede instalar en habitaciones donde la temperatura del aire no descienda a menos de cero grados centígrados. El hecho es que en el nudo frío no funcionará. Por lo tanto, se suele instalar en baños o áticos climatizados.
  • Si hay un drenaje en el piso, la válvula debe ubicarse a 30-35 cm por encima del piso.
  • Si no hay drenaje, el aireador debe ubicarse a 10 cm por debajo de la salida de alcantarillado más alta.
  • En el caso de montar la válvula en una caja o nicho, es necesario garantizar el flujo de aire libre hacia el cielo. De lo contrario, el dispositivo no funcionará como se esperaba.

Presta atencion De vez en cuando, una válvula de vacío requiere mantenimiento, sustituyendo las juntas de goma.

En cuanto a la instalación en sí, la instrucción es extremadamente simple: el producto se inserta en el extremo libre de la tubería de alcantarillado o en un zócalo especial. Por supuesto, la conexión debe ser firme, por lo que debe usar un brazalete de goma.

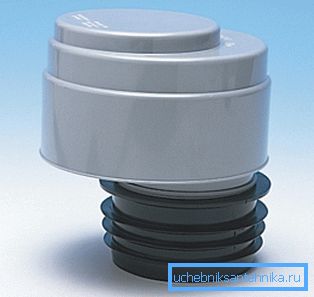

La válvula con un manguito para la instalación en un tubo.

Por supuesto, la decisión de instalar el dispositivo debe tomarla un especialista que tenga una idea acerca de las características del sistema de alcantarillado en la instalación. Sin embargo, en cualquier caso, su instalación no será superflua y el funcionamiento del sistema no será perjudicial.

Conclusión

En algunos casos, la válvula de vacío es la única forma de prevenir las roturas regulares en la trampa, acompañada por la propagación de un olor desagradable en la habitación. El trabajo de instalación se puede realizar de forma independiente, lo único es que debe seguir las reglas anteriores. El resultado de esta operación será la operación sin problemas del sistema de alcantarillado.

Desde el video en este artículo, puede obtener más información sobre este tema.
