Porta tuberías: parte invisible pero muy necesaria del

19-10-2018
Herramientas

La confiabilidad y durabilidad de las tuberías depende no solo de la calidad y la estanqueidad de las conexiones, sino también de la resistencia de la fijación de piezas individuales en la pared o el piso. Además, el uso del tipo correcto de abrazaderas de manguera le permite evitar la destrucción, vibración y deformación del sistema terminado.

Las instrucciones proporcionadas en este material le permitirán seleccionar y comprar los accesorios más apropiados para su plomería o sistema de plomería.

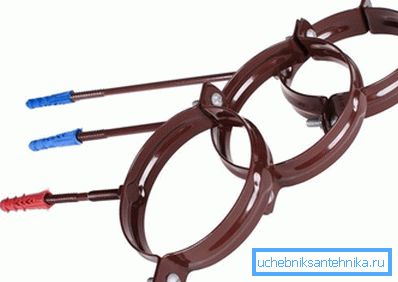

Sin cierres para crear un sistema de alcantarillado es imposible

Características de diseño de los sujetadores.

Abrazaderas de manguera

Estos tipos de productos se utilizan para sujetar a la pared, el piso o el techo de las tuberías del sistema de alcantarillado. Además, el mismo diseño tiene un soporte para tubo de desagüe.

La abrazadera le permite fijar firmemente las piezas individuales, al tiempo que evita que el diseño se deforme y se deforme linealmente.

El cierre consta de tres elementos principales:

  • Corbata de forma redonda o semicircular;
  • la pinza permite fijar una tubería;
  • Cierre con el que se fija el elemento en la pared.

Presta atencion Hay abrazaderas de montaje de forma más compleja. Por ejemplo, el soporte para tubos K939 es una placa metálica de forma compleja, equipada con dos soportes semicirculares. Esta forma de detalle es necesaria para su instalación en columnas o paredes de configuración compleja.

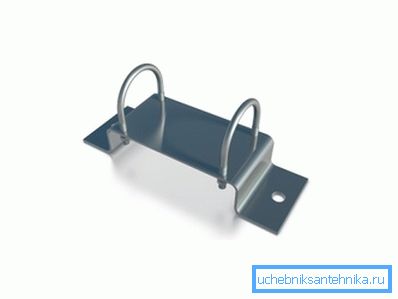

Porta tubos para fotos K939

El material para la regla es generalmente plástico o metal:

  1. Brida metálica: es un elemento dividido que consta de las partes superior e inferior, que están atornilladas entre sí. También hay un soporte de tubo de 25 mm cromado decorativo, que sirve para fijar las tuberías de agua sobre el revestimiento decorativo de la pared. Las abrazaderas metálicas a menudo están equipadas con juntas de goma que amortiguan las oscilaciones de la tubería durante la operación, lo que reduce el nivel de ruido producido por ellas. Los pernos se utilizan para conectar los dos elementos desmontables de la abrazadera. El soporte decorativo para tubos de 20 mm y 25 mm está equipado con un cabezal especial que no viola el aspecto atractivo de estos elementos.
El soporte decorativo, y el soporte de tubo de 25 mm se ve diferente
  1. El sujetador de plástico puede ser desmontable (fijo con pestillos) o de una pieza (en forma de U). En este último caso, la tubería simplemente se inserta en el sujetador hasta que se detiene. Dicho sistema permite la fabricación de abrazaderas para piezas de forma compleja. Por ejemplo, un soporte para un tubo oval puede estar hecho completamente de plástico.

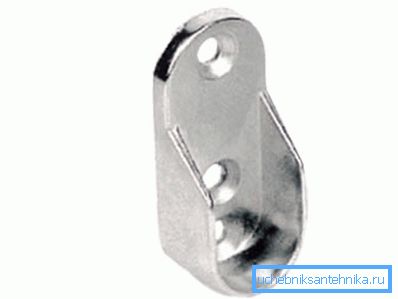

Soporte de varilla para tubo ovalado

El conjunto de montaje se encuentra en la parte inferior de la pieza.

También hay varias variedades:

  • En forma de T: la fijación se realiza con una clavija o una pieza de tornillo (tornillo o anclaje);
  • En forma de L: el sujetador se dobla en un ángulo de 90 grados.

Tipos de sujetadores

Hay tales tipos de sujetadores:

Tipo de sujetadores Descripción
Crimpado Con él, no solo puede fijar el tubo en la pared, sino también comprimir el lugar de unión, proporcionando así una mayor firmeza y resistencia.
Guía Sirve para indicar la dirección de la tubería. No proporciona una fijación fiable de piezas en la superficie.
De apoyo La parte principal con la que se adjuntan las tuberías de alcantarillado y agua. Además, están equipadas con juntas de goma para amortiguar las vibraciones y compensar la distorsión lineal de la temperatura.
Protectora Se fija en secciones difíciles de tuberías, lo que proporciona rigidez y confiabilidad adicionales.

Independientemente del tipo de abrazadera, los sujetadores se dividen en dos tipos principales:

  1. Duro Se utilizan sujetadores de crimpado o soporte para ello. Se instalan en la campana de una tubería de alcantarillado, acoplamiento u otra pieza con forma. La tarea principal es garantizar la durabilidad y confiabilidad en la unión.
  2. Flotando Aquí necesitas instalar guías y soportar tipos de pestillos. El diámetro de la regla debe ser más grande que las dimensiones de la tubería. En este caso, los detalles de la red de alcantarillado se pueden desplazar en la dirección longitudinal, evitando así la distorsión de la temperatura del sistema de drenaje.

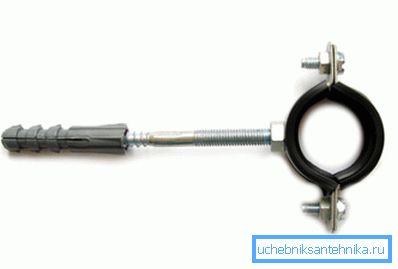

Abrazadera de goma del sello

Sugerencia Para evitar deformaciones, también es necesario instalar correctamente el sistema de alcantarillado. En particular, cuando se inserta el extremo liso de un tubo en el zócalo del otro, se debe proporcionar un espacio apropiado de 1 cm.

Características de los soportes de tubos de montaje.

Independientemente de la instalación del sistema de alcantarillado, debe seguir ciertas reglas.

De lo contrario, los accidentes son posibles, el costo de la reparación que supera con creces el costo de los sujetadores.

  1. La instalación de un sistema de eliminación de aguas residuales domésticas en una habitación con calefacción se debe realizar utilizando fijaciones fijas instaladas en juntas y accesorios. En este caso, no se puede tener miedo a las deformaciones lineales del plástico.

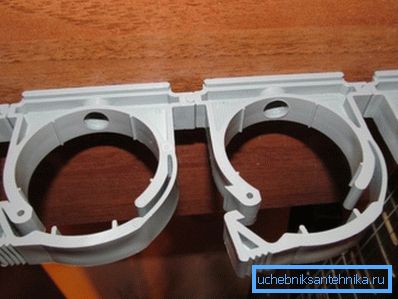

Abrazaderas plásticas con broche de presión.
  1. Los accesorios flotantes, que permiten compensar la expansión lineal de la tubería, son necesarios para fijar los tubos de drenaje utilizados para recolectar y transportar el efluente caliente (la temperatura del agua es superior a 80 grados Celsius). En este caso, el esquema de montaje móvil protegerá las piezas contra deformaciones y destrucción.
  2. Antes de colocar tuberías en todas las superficies, se recomienda aplicar una línea central, que servirá de guía en la etapa de instalación. Esto le permite asegurarse de antemano de que se observe la pendiente correcta, para calcular la longitud requerida de las piezas, el número de accesorios y las abrazaderas de fijación. Luego, los elementos de guía se unen a la pared, y el soporte y el engaste se montan junto con los tubos.

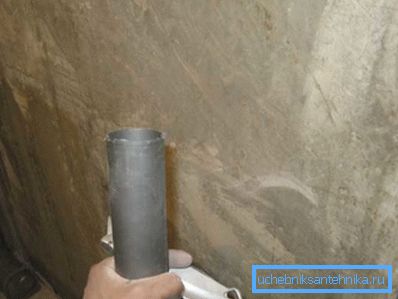

Se recomienda hacer marcado antes de la instalación.
  1. Durante la instalación, las partes de aguas residuales se insertan en los sujetadores sin apretar de modo que puedan moverse en la dirección longitudinal. La fijación rígida final se puede realizar solo después del final del proceso de montaje de todo el sistema.
  2. La distancia entre las unidades de montaje individuales se calcula en función del número de piezas conformadas. Si hay una sección larga de tubería, no equipada con tomas, acoplamientos, revisiones, etc., el paso entre los sujetadores adyacentes no debe ser más de 2 metros.

Sugerencia La manera más confiable de reparar tuberías es amurallarlas en un muro de concreto o piedra. Pinzas - solo una solución de compromiso y más barata.

Conclusión

La cuidadosa fijación de partes de la tubería en la pared garantiza no solo la confiabilidad, sino también la comodidad de operar la red de alcantarillado. Las áreas largas no fijas vibran fuertemente y producen sonidos desagradables.

Para obtener más información sobre la instalación de la red de alcantarillado, consulte el video de este artículo.
