Pinza de reparación para tubos de diferentes materiales.

15-06-2018
Herramientas

La mayoría de nosotros entendemos que no hay nada perpetuo, por lo que pueden surgir situaciones de emergencia durante la operación de las tuberías. Esto también se aplica a los sistemas de calefacción, suministro de agua y suministro de gas, cuando la reparación se requiere de inmediato. De lo contrario, las consecuencias podrían ser mucho más serias.

Mediante el uso de herramientas especiales, es posible reparar redes sin apagarlas. Por lo general, para tales propósitos, use una pinza de reparación en la tubería, un elemento simple y al mismo tiempo efectivo.

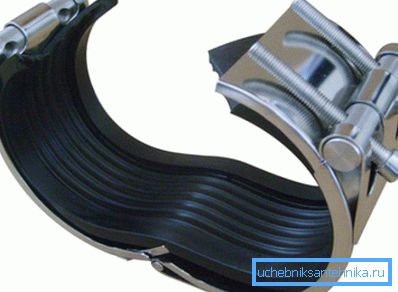

Reparación de abrazaderas para tuberías con juntas de goma.

Quien lo hace

Nuestro mercado de productos sanitarios está lleno de productos de fabricantes extranjeros y nacionales. Incluso puede cumplir con todas las marcas comerciales conocidas y marcas globales.

Muchos confirmarán la alta calidad de los fabricantes de estos países:

  • Suiza
  • Israel;
  • Holanda - la empresa Romacon;
  • Alemania representada por Melcher + Frenzen Armaturen;
  • China - IDRA;
  • Polonia - Domex;
  • Dinamarca - AVK;
  • Rusia - Ecovod.

Come y otras compañías, pero todas comparten una cosa: el cumplimiento de las normas europeas y la certificación para el uso en el territorio de la Federación Rusa. Los productos se ofrecen en una amplia gama, lo que permite su uso en tuberías de diferentes diámetros y con diferentes medios de trabajo, por ejemplo, para redes de suministro de agua potable.

Pinzas de reparación fiables y duraderas para tuberías de agua.

Objeto de los productos.

El diseño de la abrazadera le permite realizar urgentemente una reparación económica de tuberías de dichos materiales:

  • hierro fundido;
  • se han convertido (inoxidable o galvanizado);
  • polietileno;
  • plástico metal;
  • cemento de amianto.

Qué conexiones puedes reparar:

  • daño posterior a la soldadura;
  • grietas longitudinales;
  • fractura de tubo;
  • agujeros de agujas;
  • daños de choque;
  • Fístula corrosiva.

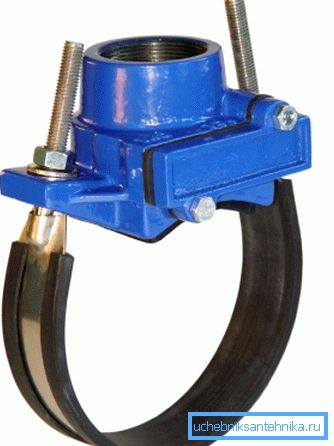

Pinzas rápidas para la reparación de tuberías de agua en la casa de verano

Abrazaderas de dos piezas

Estos son los modelos más simples ofrecidos por varios fabricantes a los consumidores.

Su diseño incluye:

  • 2 medias anillas de acero (galvanizado, acero inoxidable);
  • perno para su interconexión en la zona dañada;
  • juntas

La instrucción es simple: se aplica una pinza de reparación a la parte dañada de la tubería y se atornillan firmemente dos medios anillos con un perno.

Sello interno - puño, hecho de nitrilo o caucho corrugado celular. Para que pueda lograr la tensión del área dañada.

Consejo: el uso de tales productos solo es posible para tuberías del mismo diámetro.

Beneficios
  1. Sencillez y rapidez de instalación. Al mismo tiempo, no necesita una herramienta especial de perfil estrecho, solo una llave.
  2. La velocidad del trabajo de sellado en el lugar de daño.
  3. Precio competitivo del material de reparación.
  4. Reduciendo el costo de las reparaciones.
  5. El proceso se puede llevar a cabo sin desconectar el sitio del sistema en su conjunto.
  6. Durabilidad y alta fiabilidad de conexión.

Por lo general, los elementos de la abrazadera de reparación suelen estar hechos de acero inoxidable pasivado, por lo que no hay necesidad de pasos adicionales para protegerlo de la corrosión.
Condiciones de uso
  1. El diámetro exterior de la tubería debe ser menor que la longitud del producto.
  2. Cuando repare tubos O350 mm, la longitud de la pinza de reparación debe ser 150 mm más larga que el daño.
  3. Para tuberías generales, las dimensiones del producto deben superponerse a las dimensiones del daño en 200 mm.
  4. Al reparar tuberías de PVC, la longitud de la abrazadera debe ser 1.5 veces más larga.
  5. En caso de fractura o acoplamiento, los extremos de la tubería deben estar a una distancia de no más de 10 mm entre sí, el ángulo de desviación debe ser de 2-3?
  6. La pinza normalmente puede realizar la tarea con un valor de daño máximo del 60% de la superficie cubierta.
Ponemos la pinza de reparación en la tubería con nuestras propias manos.

Especies

El artículo tiene varios tipos de diseños de trabajo. (Consulte también el artículo Cómo eliminar las fugas en las tuberías: características).

Por ejemplo, el material puede ser:

  • acero no corrosivo;
  • acero galvanizado;
  • acero inoxidable;
  • hierro fundido

Tipo de montaje:

  • unilateral
  • doble cara
  • estándar
  • estándar de dos partes;
  • triple (para tuberías de gran diámetro).

Consejo: para diámetros de tubería grandes, los fabricantes ofrecen estructuras compuestas que consisten en un número diferente de fragmentos, cuyo número depende del valor del diámetro.

Característica del producto

  1. La parte de compresión (vendaje) está hecha de acero inoxidable o galvanizado con un grosor de 1-2 mm. El acero al carbono 20 (1.5-3 mm) también se puede utilizar para pinzas estampadas. A veces - hierro fundido.
  2. El sello (brazalete) está hecho de caucho corrugado, celular.
  3. Las piezas de fijación están hechas de acero galvanizado o inoxidable.
  4. La presión de trabajo es de 6-10 ATM.
  5. Ambiente de trabajo - gases inertes, agua, aire.
  6. La temperatura máxima es de 110-120?
  7. El rango de temperatura de operación es -20 + 60? С.
  8. El diámetro del producto es de 15-1200 mm.

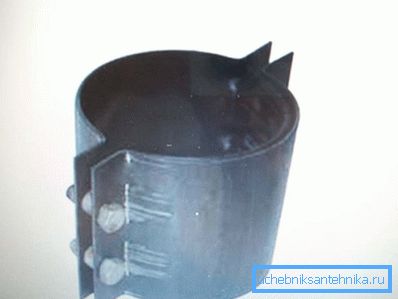

En una foto - un collar bilateral

La abrazadera estampada de doble cara de acero 20 se utiliza para la reparación de tuberías.

El kit incluye:

  • un par de medios acoplamientos galvanizados o de acero estampados con refuerzos;
  • junta de goma;
  • Tornillos de conexión inoxidables o galvanizados con tuercas y arandelas.

El diámetro del producto es de 15-600 mm. Abrazadera de acero inoxidable de una cara o tubo enrollado, grosor de hasta 1 mm. Se fabrica en forma de una cubierta de cinta, cuyos bordes están interconectados por tubos y sujetadores de acero galvanizado.

Sellador: tiene una superficie celular, por lo que es posible crear una conexión firme. DU - 15-1000 mm.

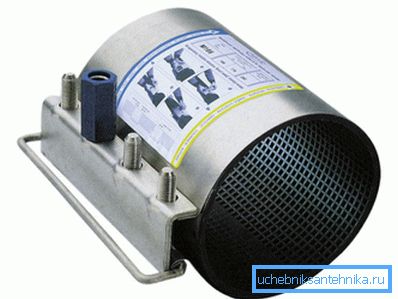

Acoplamiento giratorio

Conclusión

El uso de estos productos en la reparación planificada y de emergencia de tuberías de diferentes diámetros es rentable y confiable. Es posible que durante muchos años sea una forma bastante sencilla de garantizar el funcionamiento correcto del sistema. El video de este artículo lo ayudará a encontrar información adicional sobre este tema.
