Máquina dobladora de tubos: cómo dar forma rápida y

A menudo, al instalar un nuevo sistema de calefacción o plomería o al repararlos, es necesario doblar la tubería en cualquier ángulo. Llevarlo a la fábrica para usar una máquina estacionaria es demasiado costoso y toma mucho tiempo.

A continuación se describe la tecnología de doblado de tuberías de diversos materiales en el entorno doméstico.

Tipos de equipos manuales de doblado de tubos

De acuerdo con el método de operación, las dobladoras de tuberías portátiles para doblar tuberías se dividen en tales tipos.

Diseño de la máquina

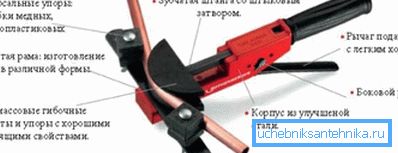

1. Análogos de ballesta. Utilizan una forma especial (patrón), destinada a productos con diferentes secciones.
2. Accesorios de primavera. Al usarlos, se inserta un resorte en el producto, lo que ayuda a doblar los tubos de aluminio, plástico y metal-plástico sin distorsión.

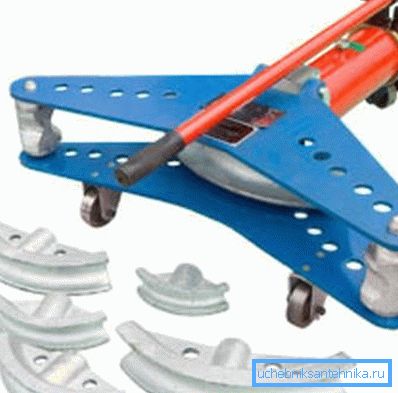

3. Dispositivos de segmento. La flexión en este caso se obtiene con la ayuda de segmentos extraíbles, tirando del producto alrededor de sí mismo. La máquina tiene un conjunto de plantillas diseñadas para crear diferentes radios.
4. Dorn para doblar tubos. le permite procesar elementos de paredes delgadas y hacer radios pequeños.

Por el tipo de accionamiento se producen los siguientes dispositivos.

1. Las máquinas musculares (manuales) se utilizan para procesar tuberías con una pequeña sección de metales no ferrosos, acero y plástico.

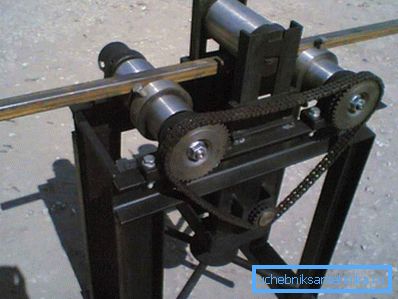

2. Los dispositivos hidráulicos permiten doblar productos con un diámetro de hasta 70/75 mm.
3. Las contrapartes electromecánicas garantizan ángulos precisos y radios de doblado de tuberías. Son adecuados para productos de todos los diámetros.

Presta atencion Para condiciones de vida óptimas herramientas manuales. Dobla tubos de cobre, aluminio, acero, metal y plástico con un diámetro de 10 a 25 mm.

Cómo doblar una tubería con un dispositivo manual.

A continuación se muestra un método para doblar tuberías utilizando un dispositivo de segmento.

1. Establezca el ángulo de rotación deseado en la herramienta.
2. Mantenlo en un vicio o tómalo en tus manos.
3. Inserte el tubo en el accesorio.
4. Comience a reducir su mango al estado deseado del elemento.

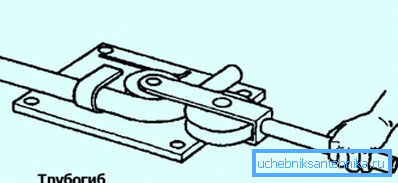

Aún más conveniente para doblar tubos delgados en un estado frío es la máquina Volnova, llamada así por su inventor.

1. Inserte su propio elemento entre los rodillos para que un lado de él esté en la abrazadera.
2. Usando el asa, gire la correa alrededor del rodillo. No se moverá hasta que se obtenga el pliegue deseado.
3. Vuelva a colocar el asa en su posición original.
4. Saque el artículo.
5. Sujetar su lado largo en la pinza.
6. Doblar el lado corto del producto.

Doblado de tubo metal-plástico y aluminio.

La curvatura de las tuberías de alumoplástico ocurre con mayor frecuencia en los giros de "pisos cálidos".

Debe recordarse que por cada 1/2 de los centímetros doblados no debe ser más de 15 °.

Manantiales especiales

La suavidad del metal y el plástico en la mayoría de los casos es una ventaja de las tuberías. Sin embargo, a veces se convierte en un signo menos. Por ejemplo, cuando los productos tienen que doblarse a lo largo del radio aproximadamente igual a su sección transversal. Un pequeño radio de curvatura a menudo conduce a la fractura del elemento.

Conduce a un fuerte estrechamiento de la sección transversal, y por lo tanto la permeabilidad de las tuberías. En el sitio de la fractura, las capas externa e interna del producto se destruyen parcialmente.

A veces esto implica daños en la capa de refuerzo y la ruptura de la pared del tubo.

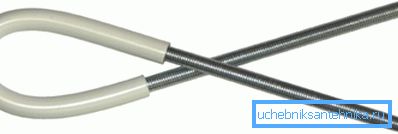

Presta atencion Es posible deshacerse de los problemas descritos si se usa un resorte para doblar tuberías de metal y plástico. Este dispositivo garantiza una flexión uniforme del producto, sin arrugas en todo el radio de giro.

1. Los resortes se hacen en pares: el dispositivo combina las partes internas y externas. Para cada diámetro de tubos se produce su propio par.
2. La instrucción recomienda elegir resortes de alambre plano en lugar de redondo. Tal dispositivo será menos destruye el espacio interior de los productos hechos de polietileno suave.
3. El interior del dispositivo tiene un extremo cónico. Esto simplifica su movimiento hacia el área de plegado. El otro lado del resorte tiene un bucle.
4. Un cable o una cuerda se adhiere a él, y con su ayuda, el dispositivo se retira después de su uso.
5. El resorte exterior en un lado tiene una extensión que parece un embudo. Está diseñado para facilitar el movimiento de la herramienta al área de doblado.

Trabajar con el dispositivo

Las tuberías de metal-plástico tienen una baja rigidez.

Esta cualidad simplifica su flexión.

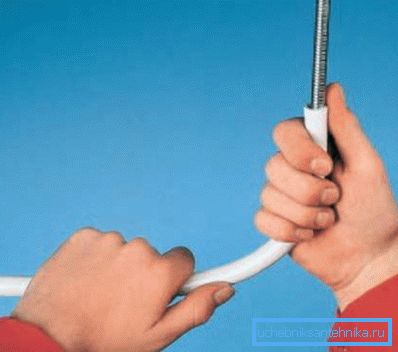

1. Una vez realizada la operación de doblar la tubería al ángulo deseado, puede retirarla ligeramente. Así que suelta el resorte interno y lo retira con calma sin destruir la capa interna de polímero del producto.
2. La ubicación del interior del dispositivo no se puede verificar visualmente. Por lo tanto, debe seguir la longitud del cable adjunto. Este parámetro + la longitud del resorte en sí será igual a la distancia deseada desde el extremo del tubo hasta el punto de flexión.
3. El alumoplástico se debe doblar no inmediatamente, pero con la ayuda de algunos movimientos de balanceo. Esto asegura que el interior del plástico no vacilará y se distribuirá a lo largo del radio de curvatura de manera uniforme.

Doblado de tubos de acero

Doblar el elemento de acero no solo el accesorio de fábrica para doblar tuberías.

Hay formas "populares" de procesar artículos.

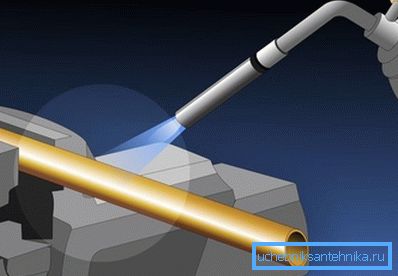

1. Asegure el artículo en una prensa convencional.
2. Calentar el pliegue con un calentador de gas.
3. Puede comenzar a formar el ángulo deseado del producto.

Presta atencion Puedes averiguar si el tubo está suficientemente calentado por su color. Si se convirtió en escarlata, entonces es hora de actuar. Se debe advertir que el método de calentamiento no es aplicable para productos galvanizados.

Un poco acerca de cómo doblar una tubería perfilada (forma cuadrada, rectangular) con una pequeña sección.

1. Lije el elemento.
2. Cierre sus extremos con clavijas de madera.
3. Substituya los soportes debajo de ambos lados del tubo.
4. Comience a golpear suavemente con un mazo de goma en el centro del elemento, dándole la forma deseada.

Doblado de tubos de plástico sólido.

El equipo para doblar tuberías de plástico también se puede reemplazar con un accesorio simple.

1. Haga un marco de la tabla de fibra para darle al elemento la forma deseada.
2. Lije la pieza de trabajo con un paño de esmeril.
3. En la máquina de moldeo, haga una cubierta de silicona para la parte de plástico. Es necesario para fijar la tubería en el mandril y proteger el producto contra daños.
4. Inserte el tubo de PP o PE en la carcasa.
5. Asegúralo en el cenador.
6. El diseño resultante se establece en la máquina de moldeo.
7. Después del calentamiento, el plástico se ablandará y se asentará en el mandril, obteniendo así la forma deseada.
8. Espere 10/12 minutos.
9. Retire el producto del diseño y deje que se enfríe completamente.

El precio de tal procesamiento preciso será muy pequeño.

Conclusión

Una vez que domine la información obtenida, aprenderá cómo doblarse en las condiciones de vida de la tubería. Pueden estar hechos de diferentes materiales y tener un diámetro diferente. El video en este artículo te ayudará a entender las complejidades del proceso.
