Grifos para ventilación: principales variedades y sus

Al instalar una campana de cocina con ventilación en la ventilación, además de la propia unidad, se utiliza un conducto de aire, que a su vez conecta la campana con el conducto de ventilación. El conducto está formado por tuberías y accesorios rectangulares o redondos que le permiten cambiar la dirección de la ruta.

Se utiliza un principio similar para los sistemas de ventilación industrial, donde, de acuerdo con las características de construcción y específicas de un objeto de construcción, los tubos rectos se alternan con elementos con forma que le permiten cambiar la dirección de la ruta en el ángulo requerido.

En este artículo hablaremos sobre los principales tipos de elementos con forma utilizados para cambiar la dirección del conducto.

Características de diseño

Una curva (rodilla) es un elemento de conexión en el conducto que le permite cambiar el curso del sistema de ventilación con las manos. Las curvas modernas en venta son productos fabricados con diversos materiales, como acero negro, acero inoxidable o galvanizado, plástico (para la instalación de extractos domésticos), etc.

Un tipo separado de rodillas debido a las características del diseño, se utiliza no como elementos de conexión al construir conductos de aire, sino como emisiones laterales externas industriales. En tales elementos, se instalan paredes de barrera especial o percola, que impiden la penetración de escombros y materias extrañas en las tuberías.

Importante: El área de la ventilación es un parámetro importante a considerar al elegir un producto.

El área en este caso está determinada por la fórmula Sc = L x 2,778 / V.

• Sc es el área calculada
• L es el caudal de aire que pasa a través de la tubería.
• V es la velocidad a la que el aire se mueve a través de la ventilación,
• 2,778 es un coeficiente según el cual las dimensiones son consistentes (por ejemplo, metros y centímetros).

Clasificación según el tipo de materiales de producción.

En función del tipo de material de producción utilizado, las curvas utilizadas en la construcción de los sistemas de ventilación se dividen en las siguientes modificaciones:

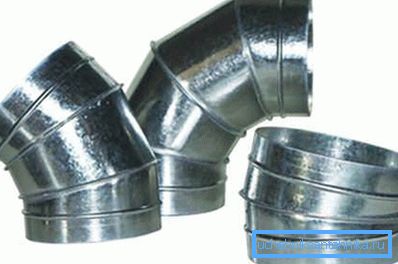

• Líneas de ventilación galvanizadas: fabricadas en acero negro, recubiertas con una fina capa de zinc. La gama de productos está representada por modificaciones utilizadas en la construcción de sistemas industriales y domésticos.

La principal ventaja de estos productos es un precio asequible combinado con resistencia a la corrosión.

• Las modificaciones hechas de acero inoxidable rara vez se utilizan, ya que su precio es alto, y el peso ejerce una carga significativa en la superficie de las paredes o pisos. Como norma, los productos de acero inoxidable se fabrican con un diámetro pequeño y se utilizan exclusivamente en la formación de sistemas de ventilación domésticos.
• Los codos de acero negro son populares en la construcción de ductos industriales. La relevancia de estos productos se debe a su bajo costo. No se recomienda el uso de tales modificaciones cuando se construyen sistemas diseñados para el escape de aire con humedad excesiva.

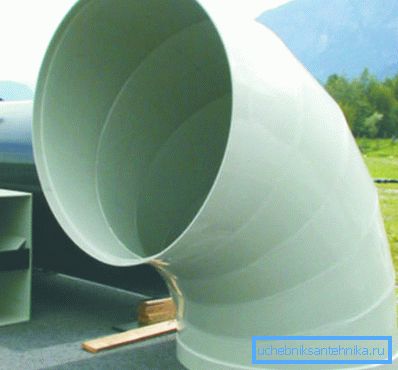

• Las modificaciones plásticas están hechas de materiales poliméricos resistentes a cargas mecánicas y deformaciones. Los productos se utilizan únicamente en la fabricación de ventilación doméstica.

Otros criterios de seleccion

Una vez que hayamos decidido sobre qué materiales de producción están hechos los codos de ventilación, considere los criterios restantes, según los cuales se determinan las instrucciones para elegir la modificación apropiada.

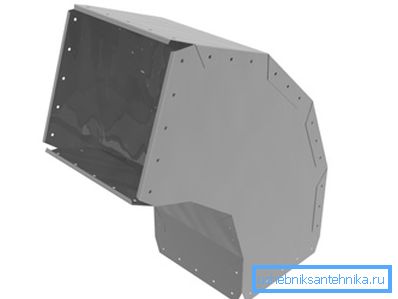

• De acuerdo con la configuración de la sección transversal, se distinguen productos redondos y rectangulares.. Directamente en el rendimiento del sistema, la forma de la sección transversal no afecta de ninguna manera. La elección de la configuración de la sección transversal, la mayoría de las veces, está motivada por la forma de la abertura de escape en el equipo de ventilación utilizado.

Importante: la diferencia en la configuración de las secciones se puede compensar utilizando adaptadores especiales. Pero debemos recordar que el uso de adaptadores reduce el conducto aerodinámico y afecta negativamente el rendimiento del sistema en su conjunto.

• Los productos metálicos pueden ser de acero con un espesor de lámina de 0,55 a 8 mm.

Cuando se ensamblan sistemas domésticos, se utilizan rodillas de la lámina de acero más delgada, cuyo peso no tendrá un efecto mecánico en la pared o la cubierta sobre la cual se fija el conducto de ventilación. Cuando se ensamblan sistemas industriales, se utilizan productos de chapa de acero grueso.

Esto se debe a que con un gran diámetro del conducto solo debido al mayor grosor de la pared, puede guardar la configuración de la sección transversal.

• De acuerdo con el tipo de conexión, se utilizan codos de brida (utilizados para ensamblar sistemas industriales) o modificaciones de tipo de boquilla, donde se utiliza un caucho de sellado para lograr la hermeticidad requerida.

Las modificaciones con una conexión de pezón se caracterizan por la simplicidad y los plazos ajustados para la instalación. Pero tales rodillas se utilizan solo en sistemas domésticos, donde la capacidad de suministro de aire es baja.

• De acuerdo con el ángulo de rotación, las modificaciones calculadas a 45 y 90 grados son diferentes.. Sin embargo, a petición del cliente, se pueden hacer curvas, cuyo ángulo se selecciona de acuerdo con ciertas características del sitio de construcción donde se está llevando a cabo la instalación.

Importante: El radio de giro es una característica de la rodilla con una sección transversal circular. En los productos estándar, el radio de giro es igual al diámetro de la sección. Si es necesario, este parámetro se puede cambiar de acuerdo con las necesidades del cliente.

¿Es posible prescindir del montaje del conducto?

Si la configuración de la habitación no implica la posibilidad de conducir el conducto hacia el exterior o hacia el conducto de ventilación, se pueden aplicar campanas de extracción sin ventilación a la ventilación.

En el corazón de tales dispositivos se aplican filtros de absorción que absorben y acumulan olores desagradables. Campanas para la cocina sin escape en la ventilación, se negarán a instalar el conducto. Pero los filtros, como el relleno, es necesario cambiar, de lo contrario su rendimiento disminuye.

Conclusión

Ahora sabemos cuáles son las instrucciones para elegir conductos para ensamblar un conducto de aire y podemos elegir los componentes con los que la ventilación tendrá un rendimiento envidiable (consulte también el artículo Calentadores para ventilación: tipos, instalación, cálculo).

Se puede encontrar más información útil al ver el video en este artículo.
