Escalera de una tubería de perfil: cómo hacer un diseño

02-06-2018
Herramientas

Una vez finalizada la construcción de una casa residencial en una parcela de terreno suburbano, una variedad de materiales de construcción quedan a disposición del entusiasta propietario, que puede utilizarse para crear diversos dispositivos que facilitan el trabajo en el jardín y en el jardín. Por ejemplo, una escalera de un tubo de perfil: con sus propias manos, la construcción ensamblada le servirá de manera confiable durante muchos años. Y su costo será mucho menor que el precio de un producto similar en la tienda.

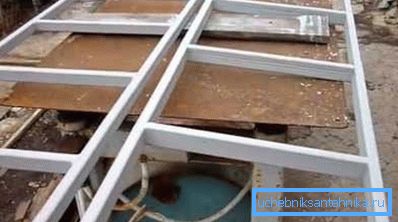

Perfil de tubería - el material perfecto para la fabricación de escaleras.

Producción independiente de una escalera a partir de un perfil metálico.

Elección de opción

Es improbable que alguien disputa la necesidad de una escalera fuerte y fácil en un sitio de un país. Qué puedo decir, no duele en un apartamento de la ciudad con techos altos.

Más a menudo, hablando de escaleras, la madera viene a la mente como el material más común para su fabricación.

Pero el árbol tiene muchas desventajas diferentes:

  • requiere condiciones especiales de almacenamiento;
  • Absorbe fácilmente la humedad;
  • se raja rápidamente;
  • Sirve como refugio para varios insectos y bacterias.

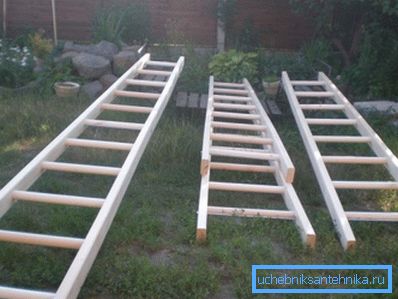

La madera no es muy adecuada para la construcción de escaleras.

Si suelda el marco de una escalera desde un tubo de perfil, entonces lo único que debe temer es la corrosión. La pintura ordinaria ayudará a proteger el metal de ella.

Una vez decidido sobre el material, debe proceder a la elección del diseño óptimo. Es mejor hacer una escalera de mano que se pueda instalar en cualquier lugar, y no solo cerca de cualquier soporte.

Hay tres tipos de estos productos:

  1. En forma de A. Este es un diseño clásico, conocido desde hace mucho tiempo. Se compone de dos escaleras clásicas conectadas en la parte superior con bisagras.
  2. Universal. Una característica de estas escaleras es su capacidad para transformarse de la posición en forma de A a la recta. Algunos diseños pueden tener la forma de cabras de construcción, que representan una especie de letra "P".
  3. Transformadores. Estas escaleras son más utilizadas en apartamentos. Plegados, adoptan la forma de varios muebles (mesas, sillas, etc.) que encajan orgánicamente en el interior de la habitación.
Fotos transformador de paso

Sugerencia Para la autofabricación es más adecuado la escalera en forma de A. Otras construcciones requerirán extensas habilidades de plomería y materiales costosos (por ejemplo, ensamblajes de bisagras). A veces será más barato comprar una escalera terminada que hacerlo tú mismo.

Materiales y métodos de conexión.

El mejor material para la fabricación de la escalera de tijera será un tubo de perfil metálico de sección transversal rectangular. Los billetes pueden ser de acero o aluminio. La última opción es preferible, ya que el producto terminado no estará sujeto a corrosión. (Ver también el artículo Cómo doblar una tubería de perfil: características).

En algunos casos es posible utilizar varios materiales: los bastidores están hechos de aluminio y los elementos transversales están hechos de acero. El cálculo de las escaleras desde la tubería de perfil muestra que este diseño será muy ligero, pero tendrá suficiente resistencia. El único inconveniente es que solo se pueden usar pernos para la conexión.

En otros casos, es más apropiado utilizar una junta de soldadura.

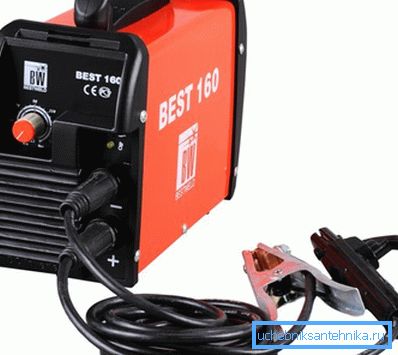

Para la fabricación de escaleras se necesita una máquina soldadora.

Proceso de montaje

Entonces, ¿cómo soldar una escalera de un tubo de perfil?

Todo el proceso es bastante simple y consta de varias etapas:

  1. Apoyo conjunto. Se utilizan cuatro tubos con forma de longitud y sección adecuados como patas de escalera. Asegúrese de que la longitud de todos los espacios en blanco sea la misma. Después de eso, uno de los extremos de cada parte (saliendo a 10-20 cm del borde) debe hacerse a través de los orificios. Luego, los espacios en blanco se trenzan en pares utilizando pernos largos con una rosca corta en el extremo. De esta forma, resulta una conexión articulada, que permite plegar y desplegar las escaleras.

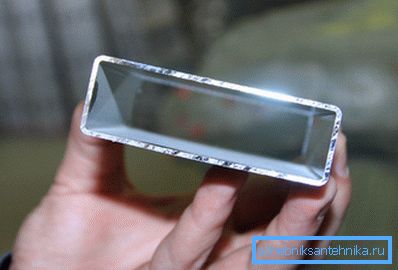

Para los soportes se utiliza el tubo de perfil de sección rectangular.
  1. Colocando el soporte en el suelo, debe hacer una marca que sirva como guía para la instalación de tiras transversales.. Como material para este último, puede utilizar el mismo perfil de tubo, ángulo o accesorios. No olvide que los escalones deben soldarse a los soportes en un ángulo de 90 grados. Para el control, puede utilizar un cuadrado de metal.
  2. Nos conectamos a la red y configuramos una máquina de soldar para operar.. Primero, se recomienda soldar la primera y la última barra transversal, y luego montar el resto en las marcas previamente marcadas.
Soldadura: una forma confiable de sujetar los elementos transversales de la escalera

Si los espacios en blanco para los escalones son demasiado largos, la parte que representa los soportes se puede cortar más tarde con la ayuda de un molinillo o un quemador de gas.

Sugerencia Inicialmente, es recomendable soldar los pasos en negro con soldadura por puntos. Y solo después de la instalación de toda la estructura y el control de sus parámetros geométricos, se pueden procesar cuidadosamente todas las juntas.

  1. Los segundos dos pilares no tendrán peldaños transversales.. Sin embargo, es necesario soldar varios elementos transversales para excluir el movimiento de estas piezas por separado. Adjuntarlos a la parte superior, media e inferior. También puede usar una parte diagonal adicional (pero esto ya no es necesario).
  2. El cable de acero se sujeta entre las secciones de la escalera.. Su longitud debe ser tal que las patas se coloquen en la longitud deseada y garanticen la estabilidad de la estructura.

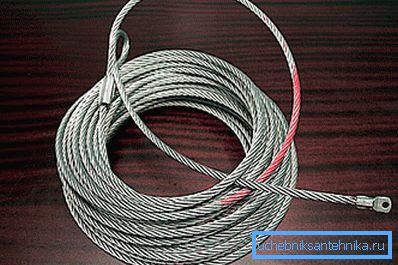

El cable mantendrá las escaleras en condiciones de funcionamiento.
  1. Si planea usar la escalera solo en interiores, puede completar el diseño.. Pero los soportes de una escalera de este tipo caerán fácilmente en el suelo blando que prevalece en el sitio de un país. Para evitar esto, es suficiente tomar dos piezas más de tubo con forma de metal, cuya longitud es 30-40 centímetros más larga que los peldaños, y soldarlos en la parte inferior de las escaleras, formando las patas internas y externas.

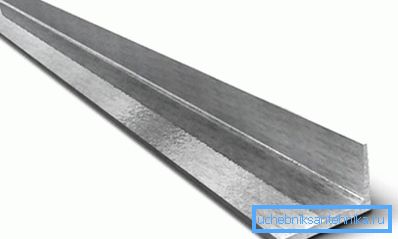

Usando una esquina para las piernas, evitará el ingreso de la tierra dentro del tubo de perfil

Sugerencia Cuando use la escalera para jardinería, el suelo y la arena se empaquetarán en los orificios del tubo de perfil. Para evitar esto, puedes usar una esquina de metal para la barra más baja. De esta manera, se ahorrará tener que limpiar la suciedad y evitar la corrosión prematura del metal de la tubería.

  1. No te olvides de pintar las escaleras.. Esto le da un aspecto atractivo y protege la estructura de los efectos de factores ambientales adversos. (Ver también el artículo Garaje de la tubería de perfil: características).

Conclusión

Las instrucciones dadas anteriormente te ayudarán sin ningún problema a construir una escalera a partir de un perfil de metal, que será tu fiel asistente en la lucha anual por la cosecha.

Para obtener más información sobre la fabricación de varias manualidades útiles a partir de los restos de materiales de construcción, consulte el video de este artículo.
