A menudo, cuando se realizan varias obras en el país o en el garaje, es necesario doblar la tubería alrededor de un cierto círculo para obtener la forma geométrica correcta. Para lograr tal resultado solo es posible con la ayuda de una herramienta especial, sin embargo, será costoso comprar un dispositivo para varias operaciones. Para ayudar a resolver este problema, en este artículo veremos cómo hacer usted mismo un doblador de tuberías.
Características del equipamiento.
Objeto del dispositivo.

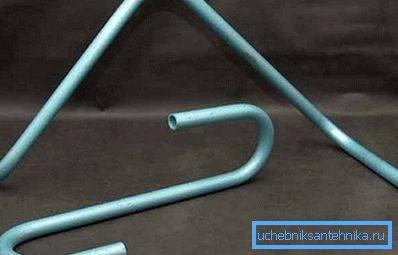

En la fabricación de varias estructuras metálicas, como glorietas, invernaderos, cercas, muebles de jardín, etc., los tubos de perfil son muy populares porque son materiales duraderos, duraderos y asequibles. Sin embargo, la tecnología de fabricación de algunas de estas estructuras requiere que las tuberías se doblen en un cierto radio o en un cierto ángulo. Además, puede ser necesario doblar durante la instalación de la tubería.
Es imposible realizar una operación de este tipo con las manos, pero el doblador de tubos le permitirá hacer frente a la tarea sin mucha dificultad. Con él, puede doblar las tuberías en un ángulo de 0 a 180 grados. En la mayoría de los casos, en tales dispositivos se utiliza el accionamiento electromecánico o hidráulico.
Debo decir que esta herramienta es bastante versátil, ya que le permite doblar varios tipos de tuberías:
- Salas de calderas;
- Gas;
- Fontanería
- Perfil, etc.
En cuanto al material, se pueden realizar a partir de:
- Se han convertido
- Cobre;
- Aluminio;
- Metal-plástico.
El único diámetro del tubo no debe ser más de dos pulgadas. Como resultado, el alcance de esta herramienta es muy extenso.
En particular, se utiliza:
- En salas de calderas;
- Estaciones de servicio;
- Al instalar sistemas de calefacción y fontanería, etc.
Tipos de accesorios
Antes de proceder a la fabricación de la herramienta, considere qué tipos de dobladoras de tubos existen:
| Manual | Diseñado para realizar operaciones tales como doblado de anillos y arcos de diferentes radios. Su peso suele ser pequeño, lo que le permite transportar la herramienta al lugar de trabajo con estructuras metálicas. El precio de tal producto no es relativamente alto. La herramienta puede trabajar con tubos perfilados con una sección de hasta 4x4 cm y redondos, con un diámetro de hasta 3x3 cm. |

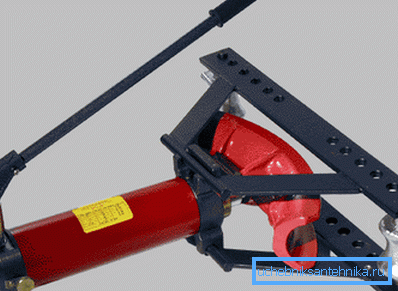

| Manual hidraulico | El accionamiento de esta herramienta tiene una instalación hidráulica que aumenta la fuerza del operador. Como resultado, las tuberías de gran diámetro pueden doblarse. El accesorio se recomienda para la instalación y desmontaje de tuberías de gas y tuberías de agua. |

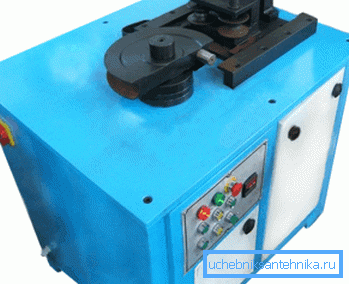

| Eléctrica | Se utiliza para trabajar con tuberías a escala de producción. Permiten doblar productos perfilados con una sección transversal de hasta 80-40 mm. El límite de diámetro de los tubos redondos es de 30 mm. Una característica de estos productos es el alto rendimiento y la disponibilidad de funciones adicionales, como el control mediante el uso de botones o pedales, girando en ambas direcciones, etc. |
Además, todas las herramientas existentes difieren en términos de condiciones de operación para:
- Manual: utilizado para uso doméstico o directamente en el sitio de instalación de tuberías.

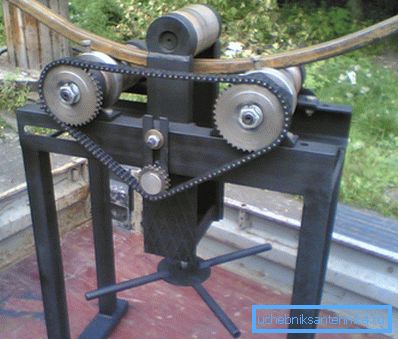

- Estacionario: son máquinas que se utilizan en empresas donde el doblado de tuberías forma parte del proceso.
Sugerencia Si necesita obtener un radio grande de la tubería, por ejemplo, para la fabricación de un invernadero arqueado, derribar tablas y cortar un semicírculo del radio deseado. Después de eso, puedes rodear la tubería con tus propias manos alrededor de este accesorio.
Fabricación de herramientas
Es bastante simple realizar un dispositivo de doblado simple.
Lo único que necesitarás son algunas habilidades de plomería, así como también alguna herramienta:
- Maquina de soldar
- Búlgaro
- Cinta métrica y lápiz.
En cuanto a los materiales, necesitará varias láminas de metal con un espesor de 3 y 10 mm, así como varias barras de acero.
Entonces, la instrucción se ve así:

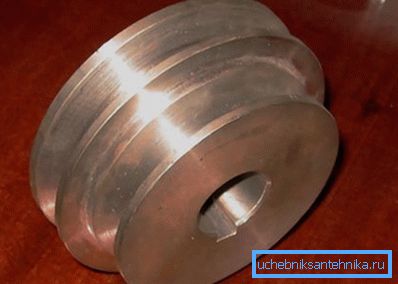

- El primer paso es preparar las poleas. Para hacer el dispositivo universal, es decir. para tuberías de diámetros diferentes, se deben usar dos poleas triples: un par para tuberías de media pulgada, un par para tuberías de pulgadas y un par para tuberías de tres cuartos. Inmediatamente debo decir que comprar tales poleas no funcionará, por lo que deben pedirse en el taller.
En cada lado de la rueda, debe haber un hueco correspondiente a la mitad del diámetro de la tubería. El rodillo estacionario debe tener un diámetro mínimo, ya que dependerá del radio de curvatura mínimo.
- A continuación, debe hacer una base de metal con un grosor de unos 10 mm, que es una placa cuadrada con orificios en las esquinas, para sujetarla a la mesa.
- Luego, en el centro de la placa, es necesario instalarla soldando un pasador, cuyo diámetro debe corresponder al diámetro interior de la polea pequeña.
- Después de que la cama esté lista, es necesario ejecutar el mecanismo de giro. Para hacer esto, primero debe hervir la parte en forma de U de dos placas de metal. La altura de las patas de la pieza debe corresponderse con el diámetro de la polea pequeña y grande, de modo que en esta distancia caben completamente una polea móvil grande y la mitad de la estacionaria.
- Un mango de unos 25 cm de largo está soldado a la parte superior de la pieza. Más tarde, se colocará un tubo que actúa como una palanca en este mango.
- A continuación, se instala un pasador grande en el borde de la pieza, que se fija con pasadores de chaveta. Una pequeña polea se coloca en el pasador de base con toda la estructura.
- Ahora solo queda hacer el énfasis; para esto, se suelda un pin más y se le pone una polea.

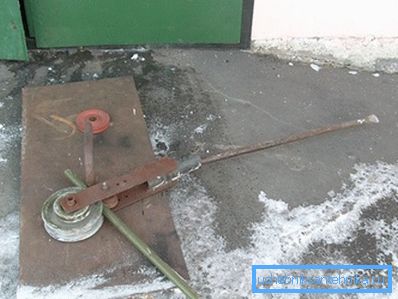

El proceso de fabricación de piezas completado. Ahora solo queda arreglar la herramienta en la mesa, y puede comenzar a doblar los tubos.
Sugerencia Para evitar que el tubo se aplaste durante la flexión, se debe llenar con arena y los extremos se deben picar con la tapa.
Conclusión
Cada maestro de casa puede hacer un doblador de tubería manual por su cuenta. Por supuesto, esta operación llevará algún tiempo, sin embargo, esta herramienta es realmente útil y, ciertamente, será útil en la granja más de una vez.
