Recientemente, las tuberías de plástico están ganando cada vez más popularidad, ya que su vida útil y confiabilidad están en un nivel muy alto, y la facilidad de instalación permite reducir significativamente el tiempo de trabajo. Sin embargo, tales materiales requieren una herramienta especial que está diseñada específicamente para su uso y cumple al máximo los requisitos de fabricación.

Este producto en particular es un aparato para soldar tubos de polietileno que, junto con un soldador especial, puede garantizar completamente no solo el cableado en la habitación, sino también la colocación de pistas completas.

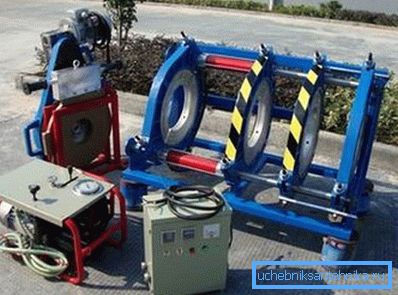

Equipo de fotografía aficionado que se utiliza al soldar a tope de material.

Soldador

Para empezar, es necesario decir que este proceso de unión se puede llamar soldadura y soldadura. Sin embargo, no puede compararse con el uso de unidades que se utilizan para trabajar con sistemas metálicos. Por lo tanto, generalmente el dispositivo en sí se suele llamar soldador, y el proceso en sí se llama soldadura, aunque todo esto es bastante arbitrario.

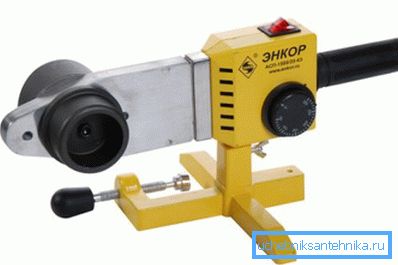

Soldador con boquillas montadas en un soporte especial

Herramienta

El propio dispositivo para soldar tubos de plástico es un dispositivo de mano en el que se encuentra el elemento calefactor.

En este caso, para su activación, se utiliza una corriente eléctrica, cuya potencia está regulada por un mango especial que es responsable de la calefacción.

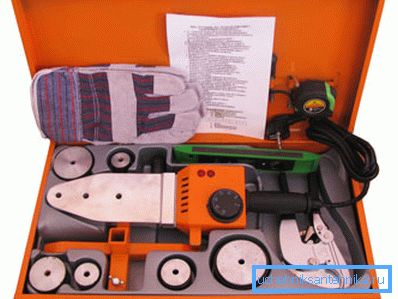

Algunos fabricantes producen kits de soldadura, que incluyen todas las herramientas necesarias para el trabajo.
  • Vale la pena señalar que existe simplemente una gran cantidad de variedades de estos dispositivos, pero los expertos recomiendan elegir solo productos de fabricantes confiables.. Se debe prestar especial atención al número de asientos debajo de las boquillas. El hecho es que durante la operación es deseable tener varios elementos preparados con diferentes diámetros que pasar tiempo calentando otro dispositivo.
  • Es necesario abordar la elección de las boquillas de manera muy responsable.. Es recomendable tener con usted un juego completo de diámetros usados ​​y, al mismo tiempo, abastecerse de productos de reemplazo adicionales. Es mejor comprar elementos similares con la presencia de un revestimiento antiadherente especial, para la comodidad del trabajo.

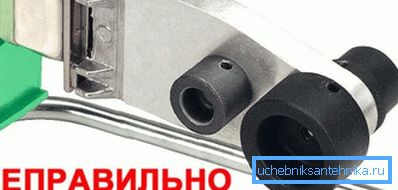

Las boquillas grandes deben instalarse en las ranuras ubicadas en la parte ancha del elemento calefactor.
  • Es importante mencionar que un dispositivo de este tipo para la soldadura de tuberías tiene un costo bastante alto, lo que significa que es más fácil alquilarlo para trabajos privados para ahorrar dinero..

Sugerencia Las puntas recubiertas de teflón son consideradas las mejores. Sin embargo, deben usarse con mucho cuidado para no dañarlo.

Proceso de soldadura de tubos de plástico.

Soldadura

  • En primer lugar, debe recoger las boquillas del tamaño requerido e instalarlas en las ranuras de aterrizaje del elemento calefactor.

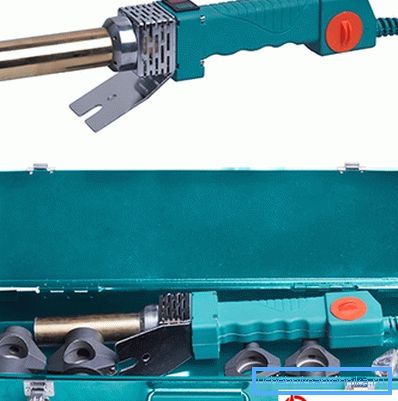

Algunos fabricantes producen sus propias variedades de soldadores, pero el principio de su trabajo se mantiene sin cambios.
  • Luego retire el soldador a la temperatura de operación. Es más fácil hacerlo empíricamente, adquiriendo un acoplamiento adicional para conectar tuberías.
  • Después de que la máquina soldadora para tubería de PP entre en funcionamiento, las boquillas se colocan en los elementos que se deben conectar. En este caso, vale la pena eliminar todas las rebabas que quedan después de cortarlas de su superficie.
Proceso de instalación por fases con una foto del resultado final en la sección.
  • Además, es necesario resistir un cierto tiempo, que también se elige experimentalmente, para que las partes se derritan, pero para mantener la forma.
  • Luego, todos los elementos se retiran de las boquillas y se conectan entre sí, manteniéndolos para completar el enfriamiento. Después de eso, la articulación se considera lista.

Sugerencia Trabajar con una herramienta de este tipo no requiere ciertas habilidades, pero es mejor dedicar un poco de tiempo a seleccionar el modo necesario que a crear un fragmento en la estructura de acabado.

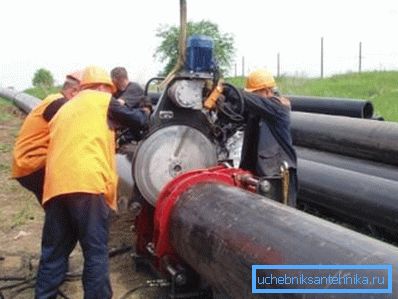

Las tuberías de gran diámetro requieren un equipo especial diseñado para ese tipo de trabajo.

Soldadura a tope

Cuando se utilizan productos hechos de HDPE y otros materiales similares de gran diámetro, se utiliza el método de los tubos de soldadura a tope. Al mismo tiempo, vale la pena decir que tales sistemas de instalación generalmente se usan solo en líneas troncales y tuberías con una alta capacidad de carga. Esto ayuda a crear una conexión virtualmente sólida, evitando costosos acoplamientos u otros elementos de conexión.

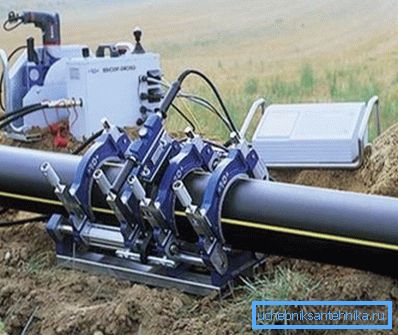

Soldador a tope

Aparato

A la vez, es necesario decir que este equipo es casi imposible de alquilar, y su costo es muy alto. Es adquirido por brigadas o servicios comprometidos a propósito en dicha instalación. Por lo tanto, es mucho más fácil contratar a tales especialistas que adquirir una herramienta con la que aún necesita aprender a trabajar.

Los productos similares también tienen boquillas, pero su función es mantener un material de un cierto diámetro.

Típicamente, dicho aparato para soldar tubos de PE se fabrica en forma de una cama, que se usa en los bordes de los dos extremos que deben unirse. Al mismo tiempo, sus abrazaderas sujetan firmemente el material para que no se mueva al soldar.

Cabe señalar que tales unidades están equipadas con unidades especiales que crean una cierta presión en el elemento de calefacción y en la conexión. Son mecánicos, hidráulicos o neumáticos. Todo depende de la fuente de alimentación principal y del control de la propia cama.

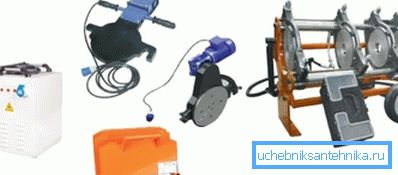

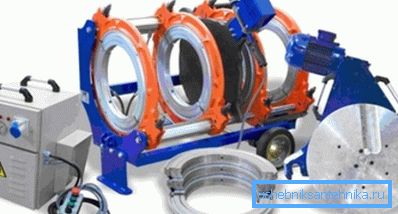

Dicho equipo consta de varios nodos que se monitorean a través de una estación especial.

Se presta especial atención al hecho de que dichos dispositivos también pueden usarse cuando se trabaja con sistemas de PVC y similares. Sin embargo, la tubería debe tener un diámetro de al menos 50 mm y el espesor de sus paredes suele ser de al menos 5 mm.

Sugerencia La elección del tipo de instalación y unidades depende solo de las preferencias personales del maestro y de la capacidad de realizar mantenimiento y reparaciones periódicas.

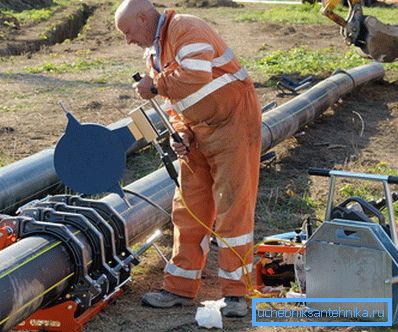

El proceso de instalación de la placa calefactora en el lugar de la futura junta.

Soldadura

Hacer este trabajo con tus propias manos sin alguna preparación no vale la pena. Dicho equipo requiere la disponibilidad de habilidades relevantes y el conocimiento de los regímenes de temperatura de tipos específicos de tuberías.

Por lo tanto, esta instalación es de confianza solo para especialistas.

Operación de sujeción de accionamiento hidráulico.
  • En primer lugar, ambos extremos de la tubería se instalan en el dispositivo y se fijan de forma segura a los empujadores.
  • Además, el manual de instalación recomienda que seleccione el modo de calentamiento y baje el elemento de soldadura entre los elementos.
  • Luego, con la ayuda de los empujadores, los tubos se llevan al elemento calefactor y se mantienen hasta que los extremos comienzan a fundirse. Después de eso, el material se diluye una pequeña distancia, pero no apague el calor.

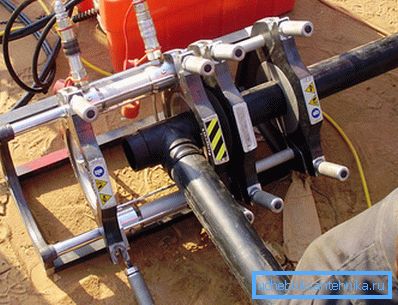

    El tamaño mínimo de tubería con el que dichas unidades pueden trabajar.

  • Después de un cierto tiempo, la placa de soldadura se retira, y los extremos se unen con una ayuda de empujadores bajo una cierta presión.
  • Es necesario retirar el dispositivo de la tubería solo después de que la costura se haya enfriado completamente.
  • Cabe señalar que existen unidades de este tipo que están equipadas con un software especial que automatiza completamente todo el proceso, seleccionando el modo necesario por su cuenta. Sin embargo, el precio de dicho equipo es bastante alto.

Sugerencia Existen muchos modelos de dichos equipos y, por lo tanto, antes de tomar una decisión, vale la pena estudiar el manual de operación en detalle y solo luego decidir sobre la compra.

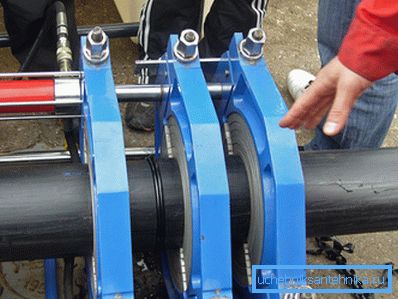

Mantener bajo presión después de calentar

Conclusión

Después de estudiar el video en este artículo, puede obtener conocimiento adicional acerca de dicho equipo y su uso. Al mismo tiempo, teniendo en cuenta el artículo citado anteriormente, es necesario concluir que las unidades para tal soldadura y soldadura son bastante caras y, a veces, es mucho más barato alquilarlas o invitar a especialistas para que realicen estas obras.
