Dobladora de tubos para tubos de perfil: características de

En este artículo hablaremos sobre cómo hacer un doblador de tubería para una tubería de perfil utilizando los materiales disponibles. Además, consideramos las características estructurales que unen todos los dibujos de doblado de tubería para la tubería de perfil.

Pero, para empezar, determinaremos las características de funcionamiento del dispositivo.

Características de la aplicación

No es ningún secreto que el tubo metálico de perfil es un material de construcción necesario para la instalación de objetos como invernaderos, casas de verano, toldos, etc.

Por supuesto, es fácil comprar piezas de metal usadas o nuevas de un perfil curvo, pero el precio de dicha compra será alto. Puedes intentar cambiar la configuración del metal hueco con tus propias manos. Pero conducirá a la deformación del producto, y más precisamente al aplastamiento de sus paredes.

La solución a este problema serán las dobladoras de tubos hechas en casa para tubos de perfil. ¿Por qué hecho en casa? La razón para elegir un dispositivo hecho en casa es obvia: el hecho es que una máquina hecha correctamente a mano será un orden de magnitud más fuerte y más duradera que la gama de dispositivos económicos que se ofrecen.

El principio del dispositivo es simple: un metal hueco con una forma de sección transversal rectangular o redonda se coloca entre los ejes, cuya posición varía de acuerdo con el ángulo de curvatura deseado. Además, los ejes se accionan, debido a lo cual la tubería se enrolla y se dobla de la manera requerida.

Una característica de todas las máquinas dobladoras de tubos es que la carga mecánica en la pieza de trabajo se distribuye de manera gradual e igual en diferentes puntos, debido a que no se producen pliegues en las paredes.

Diseño de dobladora de tubos.

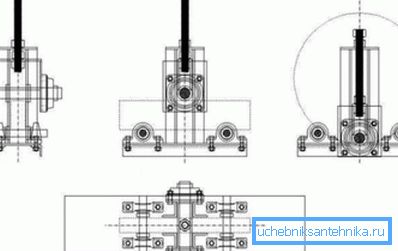

Los dibujos del doblador de tubo manual para un tubo de perfil pueden diferir según el tipo de dispositivo y sus características de diseño.

Los elementos obligatorios en la construcción de modificaciones con accionamiento manual o hidráulico son:

• marco (marco) en el que se montan todos los componentes;
• tabla inferior y superior;
• dos o más paradas de tubería;
• ejes
• Cilindro hidráulico o compuerta equipada con un mango.

El marco en el que se montan todos los componentes puede ser de dos tipos:

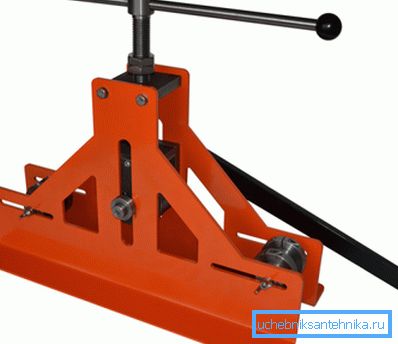

• tipo cerrado característica de los dispositivos de fábrica;

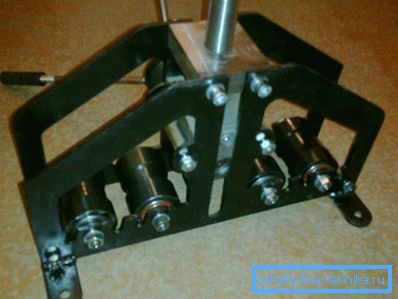

• tipo abierto Debido a la simplicidad del dispositivo, es típico de la mayoría de los dispositivos improvisados.

Importante: el mantenimiento manual de los dispositivos con un marco abierto es un orden de magnitud más simple que realizar operaciones similares en un marco cerrado. Pero en el segundo caso, la operación es más segura, ya que prácticamente no hay componentes móviles abiertos.

Caracteristicas tecnologicas

Por separado, se debe tener en cuenta la forma, que son diferentes ejes para tubos dobladores de perfil de tubería. Si, cuando se trabaja con tubos con una sección transversal circular, se usan ejes con una muesca redondeada, entonces los perfiles enrollados se pueden doblar utilizando ejes con la configuración de corte adecuada (consulte también el artículo Accesorios para tubos de plástico: una descripción general de las opciones principales y sus características).

Sin embargo, teniendo en cuenta que el balanceo del perfil durante la flexión no implica la necesidad de soportar paredes laterales, puede usar ejes cuyo ancho será muchas veces mayor que el ancho del perfil, lo que por razones obvias es imposible al mecanizar tubos redondos.

Las sutilezas de la autoproducción.

Después de considerar el principio de funcionamiento y las características del dispositivo, es hora de decidir cómo hacer una máquina dobladora de tubos para un tubo con forma por su cuenta.

Para ensamblar un doblador de tubería manual simple, se requieren las siguientes herramientas y materiales:

• maquina de soldar
• abrazaderas
• LBM "Bulgarian" con discos para cortar metal;
• cuadrado y cinta métrica;
• corte de canal o ángulo de acero (el tamaño se selecciona de acuerdo con los tamaños de los tubos);
• un tornillo y tuerca grandes con una rosca adecuada (la mejor solución sería una compuerta completamente removida de una prensa manual innecesaria);
• 6 grandes rodamientos unidimensionales;
• tubo de pared gruesa con un diámetro exterior correspondiente al diámetro interior del rodamiento;
• innecesaria biela de acero con un asterisco de la bicicleta;
• rueda dentada de bicicleta adicional de la rueda trasera;
• Cadena de bicicleta.

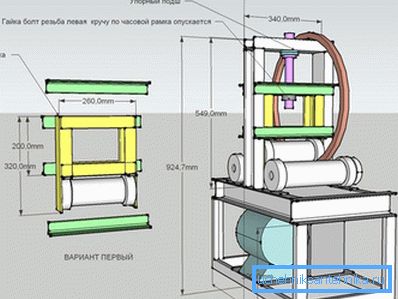

Después de que todas las herramientas y materiales estén preparados, puede comenzar a trabajar. Como ejemplo, usaremos el siguiente dibujo de un doblador de tubos improvisado para un tubo con forma.

La instrucción de montaje es simple y consta de los siguientes pasos:

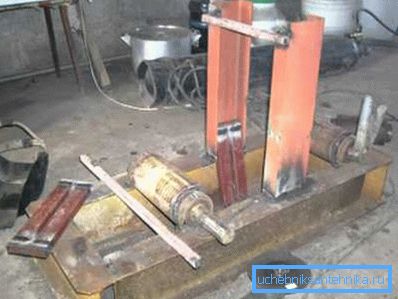

• Desde el canal cortamos los espacios en blanco para la fabricación del marco horizontal y los soldamos en un marco sólido. Si hay una placa de metal sólida de tamaños apropiados, es posible simplificar y acelerar significativamente la instalación.
• Desde el canal, los espacios en blanco para las guías verticales se cortan y se sueldan en una especie de guillotina en forma de “U”. Las guías verticales están soldadas al marco como se muestra en el dibujo.
• En el siguiente paso, los rodamientos están soldados al bastidor. Si hay cojinetes de esta configuración como se muestra en el dibujo, puede usar una junta atornillada, no soldada.

• En la barra transversal superior de las guías verticales se perfora un orificio debajo de la puerta. Una tuerca precentrada se suelda sobre el agujero.
• Se inserta un tubo en los orificios de los cojinetes montados en el bastidor, se corta de manera que quede un extremo de 2-3 cm en cada extremo. Atrapamos los tubos soldándolos para que giren alrededor de su eje pero no vayan de lado a lado.
• A continuación, nos ensamblamos a partir de los cojinetes, restos del tubo y canalizamos la unidad superior, que a lo largo de las guías bajará y ejercerá presión sobre el tubo curvo. El plano superior de este nodo está diseñado para descansar contra el extremo de la puerta y ejercer presión sobre todo el nodo, moviéndolo hacia la cama.

• Equipamos dos cojinetes fijos en un lado de la cama con ruedas dentadas, que están soldados a los extremos de los tubos.
• Fijamos la manivela de la bicicleta con el eje del pedal a una de las estrellas, que funcionará como un asa.

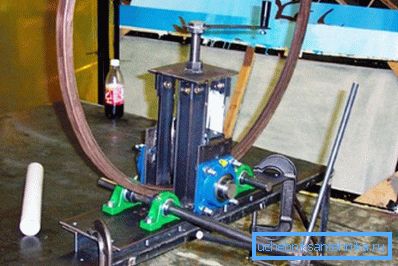

• Entre los asteriscos estiramos la cadena y el dispositivo está listo para funcionar.

Importante: No hemos indicado específicamente los tamaños exactos, ya que dichas instalaciones se realizan a partir de lo que está disponible. Sin embargo, intente asegurarse de que el grosor del metal utilizado no sea inferior a 2-3 mm.

Conclusión

Ahora ya sabe cómo hacer un doblador de tubería manual, que se puede aplicar en la granja. Puede encontrar más información útil al ver el video en este artículo (vea también el artículo Accesorios para tuberías de acero: analizamos todas las características).
