Dobladora de tubos para pipas en casa

26-04-2018
Herramientas

En el proceso de trabajar con tuberías, a menudo es necesario colocar la tubería en lugares difíciles de alcanzar donde los productos directos por sí solos no son suficientes. En tales casos, hay una necesidad de elementos curvilíneos y curvados que no están disponibles en las ferreterías, y ¿qué hay de ellos?

La forma más fácil y económica de resolver un problema es usar una herramienta especial, una dobladora de tubos, que analizaremos en nuestro artículo.

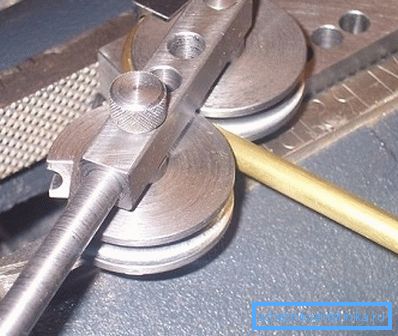

Lo que es interesante: no hay necesidad de usar un poder especial, el proceso se realiza sin problemas, sin movimientos bruscos.

Herramienta para doblar tubos

Los dispositivos de doblado de tubos pueden ser:

  • Hidraulico - El poderoso doblador de tubos para tubos de acero es capaz de hacer frente a productos de gran diámetro, a menudo utilizados en instalaciones industriales.
  • Mecánica. Esta herramienta tiene una potencia media.
  • Domesticar. Se utilizan para productos con un diámetro de hasta 50 mm y perfilados con una sección transversal de hasta 40 mm.

Nota El uso del doblador de tubos manual para tubos de paredes delgadas no lo exagera, ya que los productos no tienen una alta resistencia a la compresión y curvatura. Y todos sabemos que incluso una pequeña grieta es una prohibición de usar.

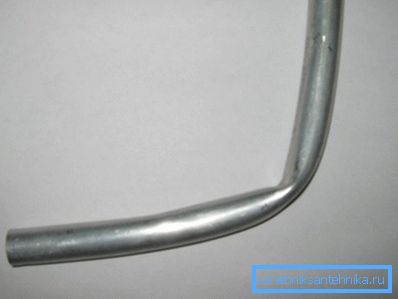

Esto puede ocurrir solo si se usa el material o el diámetro no es adecuado para la herramienta.

Además, estas herramientas también difieren en el material con el que se fabrican los productos a doblar:

  • Tubería hidráulica o mecánica para tubos de acero inoxidable.
  • Dobladora de tubos manual para tubos de metal.

Presta atencion Un dispositivo para impartir diferentes formas a los elementos de tubería no será adecuado para productos laminados de perfil.

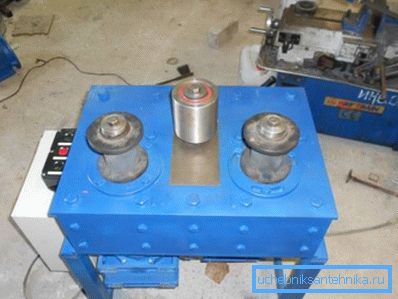

En la foto - maquina para tubos de perfil.

A primera vista, el proceso simple de doblar productos es realmente bastante complicado, por lo que debe llevarlo a cabo con sumo cuidado para evitar los siguientes defectos:

  • El aplastamiento del material, lo que resulta en un estrechamiento del diámetro interno de la tubería y, en consecuencia, reduce la permeabilidad. Y la formación de bloqueos en tales lugares llevará a reparaciones e inversiones para restaurar la eficiencia del sistema de alcantarillado.
  • El estiramiento y el adelgazamiento de la pared de la tubería, que afecta su resistencia, disminuye la presión máxima permitida.

Presta atencion Las herramientas correctamente seleccionadas para cada caso le permitirán realizar cualitativamente la flexión de productos de acuerdo con los parámetros especificados. Con una herramienta de este tipo, puede optimizar la colocación de las comunicaciones en el edificio, utilizando de manera eficiente el espacio de las instalaciones y sin dañar el rendimiento de la tubería.

Cualquier dobladora de tubos se puede comprar en los departamentos de construcción de los supermercados, después de haber establecido una suma ordenada, o puede hacerlo usted mismo.

Herramienta para doblar tubos redondos.

El diseño del doblador de tubos es bastante simple: se trata de dos poleas mecanizadas:

  • Uno de ellos se fija de forma permanente.
  • El segundo gira en órbita alrededor del primero a una distancia igual al diámetro de la tubería que se dobla.

El principio de funcionamiento del dispositivo tampoco causa dificultades: el producto se coloca entre las poleas y, al mover una polea de rotación libre, se dobla a lo largo de un radio determinado.

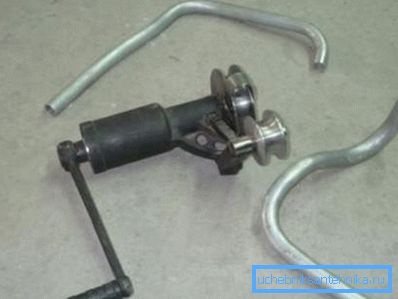

El resultado de unos pocos minutos: los productos de diámetro pequeño se doblan muy rápidamente y generalmente sin esfuerzo.

Herramienta casera

Al hacer una dobladora de tubería hecha en casa para una tubería redonda, cuide de inmediato su versatilidad, es decir, la posibilidad de doblar productos de diferentes diámetros.

Por lo tanto, será necesario preparar no un par de poleas, sino tres pares, al menos (en la misma línea de la tubería que corre en la granja)

  • Un par de media pulgada de diámetro.
  • Otro - en tubo 3/4.
  • La tercera calculada en pulgadas de diámetro.

No puede comprar las poleas necesarias, por lo que si no es un tornero profesional, pídalos en el taller más cercano.

Los matices de fresado de las partes principales del doblador de tubos son los siguientes:

  • Para la fabricación de una polea, lo principal es observar el radio y la profundidad de la ranura.
  • Los extremos de cada par de ruedas deben tener una muesca similar a la mitad de una sección de tubería.
  • La relación de los diámetros de las partes también es importante. La polea estacionaria debe ser más pequeña, ya que el radio mínimo de posible flexión depende de ella. El diámetro del segundo (rodante) para superar el tamaño fijado no menos de dos veces.

Para su información! El precio de los trabajos de torneado es bajo, por lo que no afectará en gran medida el costo final de la herramienta.

A continuación, la instrucción de acciones independientes en el dispositivo de la máquina dobladora de tubos:

  • La base para la instalación de poleas puede servir como un cuadrado, cortado de chapa de pared gruesa (al menos 10 mm). Debería perforar inmediatamente cuatro agujeros para fijar en la encimera en el taller. O bien, suelde el cuadrado a una columna excavada y concretada de un tubo con un diámetro de 100-150 mm.
  • En el centro de la placa soldamos un pasador con un diámetro igual al diámetro interior de la polea más pequeña. La segunda vertical servirá como un tapón para el producto doblado.
  • La siguiente etapa es la creación de un mecanismo de giro. Desde una tira de acero gruesa de 50 mm de ancho, es necesario soldar la letra P. La altura de nuestro P-ki debe ser igual a la suma del diámetro del círculo móvil grande y la mitad del diámetro estacionario. Para sus sujetadores en P-ke, perforamos agujeros, la distancia entre los pies de P-ki debe exceder ligeramente el grosor de la polea.
  • Soldamos un mango de unos 250 mm de largo a la parte superior de esta parte. El tubo insertado en él servirá como una palanca en el proceso de doblado.

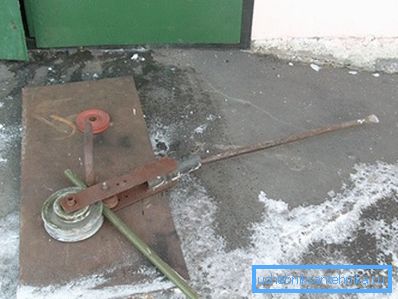

El uso de cualquier adorno metálico es adecuado como una
  • Recopilamos todos los detalles. La pequeña polea se inserta dentro del P-ki y se monta en el marco junto con ella, fijamos la grande con pasadores y nuestro doblador de tubos está listo.

Sugerencia Para evitar defectos en el lugar de la flexión, asegúrelo y llene la tubería con arena, y para facilitar la flexión de productos de paredes gruesas con un diámetro grande, caliéntelos.

Diferentes formas de doblar tuberías.

  1. El doblador de tubos para tubos de aluminio como, en realidad, también el doblador de tubos manual para tubos de cobre puede ser de varios tipos:
    • La palanca
    • En forma de ballesta.
    • Hidraulico
    • Eléctrica
    Si no quiere preocuparse por el proceso de fabricación, soldadura y torsión, entonces puede comprar una versión lista para usar (ventajosa si tiene que doblar mucho)
    1. Una opción interesante es un doblador de tubos de resorte para tubos de cobre. Es un resorte hecho de acero de alta calidad con una extensión en forma de embudo en un lado para facilitar la preparación / elevación. El tubo se coloca dentro del resorte y luego se dobla. El material duradero del resorte al mismo tiempo no permite que la tubería se rompa y aplaste.
    2. Un doblador de tubo de resorte similar también se usa para tubos de metal y plástico, que difieren en las fuerzas aplicadas.
    3. Los productos de plástico se doblan al calentarlos en la curva; para ello, puede usar un secador de construcción.

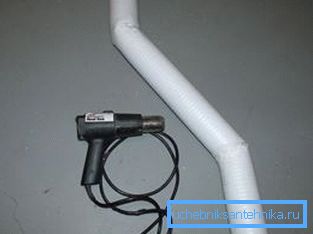

    Cuando trabaje con un secador de cabello, tenga cuidado, la temperatura es muy alta, es fácil quemarse

    Conclusión

    La necesidad de utilizar la herramienta anterior es indiscutible en los casos en que la colocación de la tubería es imposible debido a los obstáculos existentes. También se usa para calentar elementos, por ejemplo, para un secador de toallas hecho en casa.

    En el video presentado en este artículo encontrará información adicional sobre este tema.
