Dobladora de tubos o máquina para hacer rodar un tubo de

La adquisición de una casa privada o una parcela rural rara vez se asocia con el deseo de pasar el fin de semana de forma pasiva. Tomará bastante tiempo y aparecerá un invernadero cubierto con policarbonato en la parcela, y se instalará una visera elegante sobre la veranda de la casa, que puede proteger contra las gotas de lluvia y el sol abrasador.

El marco para tales estructuras importantes y necesarias se convierte en el marco creado a partir de tubos con forma curvada. Bueno, para obtener una curva de un determinado radio y forma, se necesita un doblador de tubos. En este artículo hablaremos sobre cómo hacer una máquina similar para tuberías enrollables, sin la cual el maestro de casa no puede hacer.

¿Qué es un doblador de tubería y por qué es necesario?

Una máquina para enrollar un tubo de perfil o doblador de tubos es un dispositivo técnico que pertenece a las herramientas y mecanismos utilizados para trabajar con productos de metal laminado. Con él, puede doblar fácilmente el perfil de los materiales de tubería habituales de acuerdo con un radio determinado. Su principal ventaja es la posibilidad de doblar cualquier número de productos con el mismo radio.

Presta atencion Las tuberías dobladas se pueden utilizar para la instalación de tuberías que transportan agua caliente o fría, así como en la creación de marcos de diversos tipos y formas, que a menudo se utilizan en la construcción.

Muchos se preguntan por qué se necesita trugobib. Parecería reforzar un extremo de la tubería y tirar tras otro. Pero de hecho, no todo es tan simple.

Este método llevará a las siguientes consecuencias:

1. La incapacidad de controlar el radio;
2. Al doblar el producto de esta manera, creará una zona de concentración de tensión, lo que reducirá la resistencia de la estructura;
3. Vida de diseño reducida.

El doblador de tubos es simplemente necesario para el artesano de la casa, por lo que para muchos hay una pregunta aguda acerca de cuál es el precio de una máquina de este tipo o es más inteligente hacerlo con sus propias manos.

¿Cómo elegir?

Al adquirir cualquier instrumento para su propio uso, cada maestro debe guiarse por el principio de su necesidad razonable.

Consejo La herramienta con la que se enrollan los tubos debe realizar correctamente sus funciones, sin requerir costos adicionales de su propietario.

Criterios para elegir un mecanismo de este tipo:

1. Tipo de unidad La elección se realiza en función de las dimensiones de los tubos, la cantidad de trabajo esperada y la intensidad de uso de la herramienta;
2. Parámetros geométricos máximos de los productos de perfil procesados;
3. El principio de funcionamiento de la máquina, en función de las características específicas de las operaciones realizadas.

Otro factor importante es el tamaño de la máquina. Según la ubicación en el escritorio o en una esquina separada, puede elegir una herramienta múltiple estacionaria.

Dispositivo de doblado de tubos

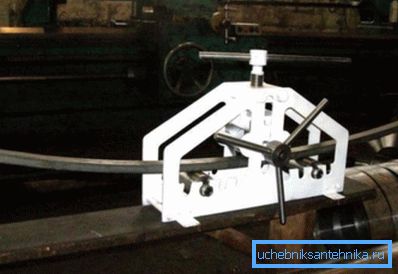

El propósito principal de este tipo de herramienta es enrollar un tubo con forma, es decir, dar la forma deseada a la pieza en bruto.

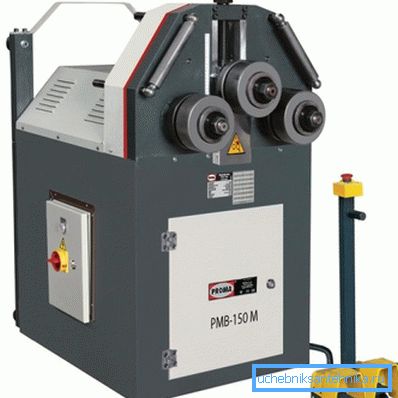

El más común entre los artesanos caseros es exactamente la versión de tres rodillos de la máquina con un tipo de accionamiento manual. Dicha unidad es un diseño triangular de tres rodillos de ancho igual a la sección transversal de la pieza de trabajo.

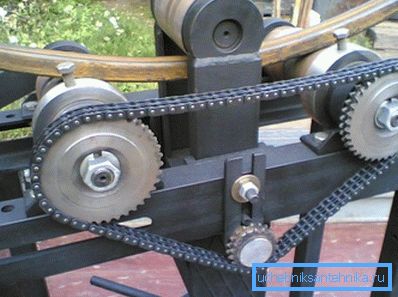

Los rodillos ubicados en la base de la estructura están interconectados por medio de una cadena de transmisión. El rodillo superior forma parte de un mecanismo de tornillo con una abrazadera o prensa de tipo tornillo.

Este rodillo superior es capaz de alternar en la dirección vertical.

1. El tubo se coloca en los rodillos inferiores y se presiona contra el superior conectado al mecanismo de tornillo;
2. Girando el asa, el maestro produce un broche;
3. Además, sin quitar la pieza de trabajo del molino, aumentamos la presión apretando el tornillo de sujeción varias vueltas;
4. La pieza de trabajo se vuelve a dibujar.

El ciclo descrito debe repetirse hasta que la tubería tenga la forma deseada.

Tipos de dobladoras

A pesar de que el dispositivo parece bastante simple, hay una gran cantidad de estructuras de este tipo. Según algunas características básicas, se dividen en las siguientes categorías.

Según el tipo de accionamiento, la máquina para tubo de perfil puede ser:

• Electromecánica. El accionamiento para dicho dispositivo es un motor convencional o paso a paso. Además, la conexión habitual a través de la caja de engranajes inferior, que le permite estirar uniformemente los esfuerzos aplicados en el tiempo para lograr una flexión de alta calidad;

Presta atencion Un motor eléctrico puede accionar un rodillo de herramienta rodante o un sistema de palanca de una máquina de tipo Dorn.

• Hidraulico. Una versión más potente del diseño con un accionamiento manual. El uso como mecanismo de sujeción del cilindro hidráulico reducirá el esfuerzo requerido para doblar;
• Manual. El tipo de mecanismo más común, que suele estar presente en el taller de todos los maestros y buenos propietarios.

Presta atencion El alquiler de la pieza de trabajo y la creación de carga aerodinámica se produce solo por la fuerza aplicada por el operador.

De acuerdo con el método de doblado, los laminadores se pueden clasificar de la siguiente manera:

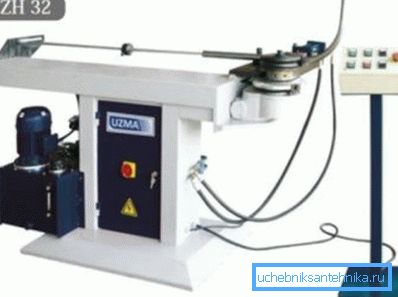

• Dornovoi - Como norma, la fabricación industrial. Más a menudo es posible cumplir electromecánico o hidráulico. Las ventajas de este diseño incluyen la deformación cualitativa con un pequeño radio de curvatura dado;

• Segmentario - Para trabajar con tubos de paredes delgadas de tipos blandos de metal. Comúnmente utilizado por los fontaneros y fabricantes de sistemas de calefacción. Consta de dos palancas con soportes para productos doblados. En el lugar de los brazos giratorios, coloque el mandril con el radio deseado. La curva en este caso se realiza después de la instalación del tubo mediante el método de mezclar los mangos;
• Primavera - es un resorte denso de un cierto diámetro, por el que se pasa una tubería. Para una flexión de alta calidad, debe tener una experiencia considerable. Usado generalmente por los acondicionadores de aire;

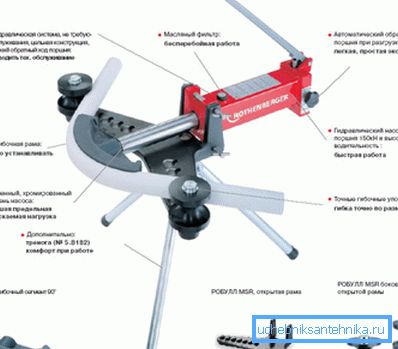

• Ballesta - Utilizado para la deformación de tubos de cobre, aluminio y paredes delgadas de acero. Es una estructura en forma de T, sobre la cual se fijan los soportes de los tubos, y en el centro hay una palanca móvil con mandriles intercambiables. Cuando presiona el asa, la palanca se extiende y el mecanismo de trinquete le permite aumentar gradualmente la fuerza de flexión.

Hazlo tu mismo

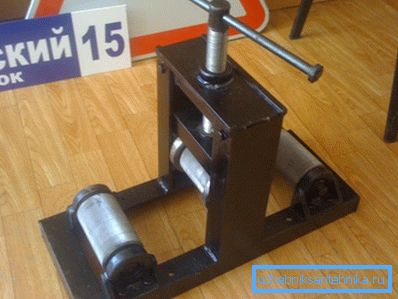

Por ejemplo, consideraremos las instrucciones para crear una unidad de tres rodillos de tipo manual:

1. En el papel del cuerpo, puede utilizar láminas de acero de 3 mm de espesor, sobre las cuales aplicamos la marca con un simple lápiz;
2. Los rodillos pueden estar hechos de poleas de cable dotadas de cojinetes;
3. El asiento para el rodillo se perfora con un taladro eléctrico convencional;
4. Frente al rodillo, una tuerca suficientemente alta se suelda en la parte superior, que formará parte del mecanismo de sujeción;
5. La pieza en forma de U está soldada, equipada con orificios de montaje para tornillo de rodillo. Una arandela soldada será responsable de levantar el rodillo de presión.

En conclusión

Los tubos de laminación en frío le permitirán doblar con eficacia productos de diferentes tipos y tamaños. Al construirse o comprar una unidad de este tipo e instalarla en su propio taller, puede estar seguro de que la construcción de marcos de las formas más extrañas ya no será un problema para usted.

Con la ayuda de una herramienta de este tipo, creará un marco de invernadero, un cobertizo original y cualquier otra construcción que necesite.

Y el video en este artículo te revelará aún más matices de cómo construir tu propia herramienta.
