Deflector de tuberías: qué es y por qué se necesita
No todos saben qué es un deflector, pero todos notaron capuchas en forma de paraguas sobre las chimeneas de algunas casas. Este diseño se llama "deflector", que significa "reflector". A continuación, observamos de cerca este elemento de la chimenea, su propósito y consideramos cómo hacer un dispositivo de este tipo.
¿Por qué necesitas un deflector?
El diseño del deflector es bastante simple: la mayoría de las veces consiste en un tubo corto con un paraguas, que se coloca en el tubo de la chimenea. El deflector también se conoce como veleta o caja de humo (descubra aquí cómo se están reemplazando las tuberías de aguas residuales).
Presta atencion La neblina no solo tiene una función práctica, sino que también es un elemento arquitectónico antiguo. Algunas variantes de su actuación hasta hoy siguen siendo una verdadera obra de arte.
En cuanto a su propósito práctico, la chimenea está destinada principalmente a mejorar el empuje, desviando el flujo de aire. De ahí que su nombre sea "reflector". A medida que se refleja el viento, aparece una zona de baja presión frente a la chimenea, lo que resulta en un mayor empuje.
Los estudios han demostrado que usar incluso la chimenea más simple aumenta la eficiencia de cualquier chimenea en un 20 por ciento, y su eficiencia no depende de la dirección del viento y otras condiciones.
Sin embargo, esta no es su única función, tiene sentido instalar deflectores en las chimeneas por otras razones:
- Protege la chimenea de la precipitación.
- Evita que los residuos entren en la tubería.
- Previene la penetración de criaturas vivas.
- Protege el material del techo de chispas voladoras.
Tipos de deflectores
Dominic ha venido recientemente en todo tipo.
Pueden diferir:
- Forma de tapa
- Construcción;
- Materiales de los cuales están hechos, etc.
Por lo tanto, a continuación echamos un vistazo más de cerca a su especie.
Forma
Ahora las tapas de las siguientes formas gozan de la mayor popularidad:
- Con una tapa plana;

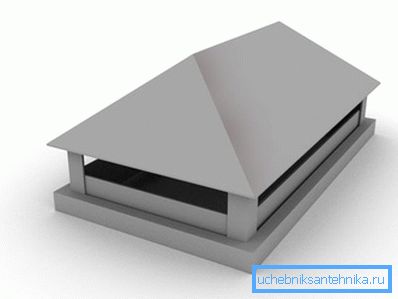

- Cadera
- Con una tapa semicircular;

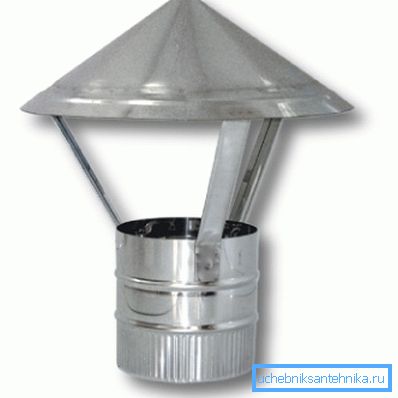

- Cónico
- Cadera
Sugerencia La elección del deflector depende en gran medida de la arquitectura del edificio, por ejemplo, los deflectores de cobre con una tapa plana se utilizan generalmente en las casas de estilo moderno. En los edificios modernos, las tapas con una tapa semicircular se ven mejor.
Materiales
En cuanto a los materiales para chimeneas, la mayoría de las veces son de hierro galvanizado. Es cierto, recientemente hay productos cubiertos con esmalte o incluso una capa de plástico.

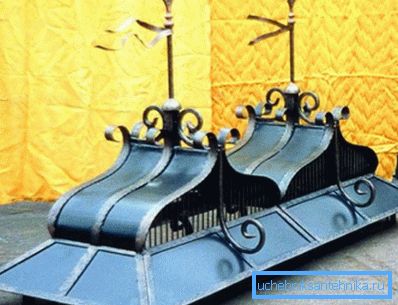

Rara vez se encuentra paleta de cobre. Como la decoración del techo se suele utilizar productos forjados, que pueden tener una variedad de formas. Por supuesto, el precio del diseñador flyuharok puede ser muy alto.
Construcciones
Los diseños de estos dispositivos, hay bastantes, los más populares recientemente son los siguientes:
- TsAGI;
- Deflector Grigorovich;
- "Diente de humo";
- Astato abierto;
- Esférica con rotación;
- Ronda "Voller";
- Estrella "Shenard".

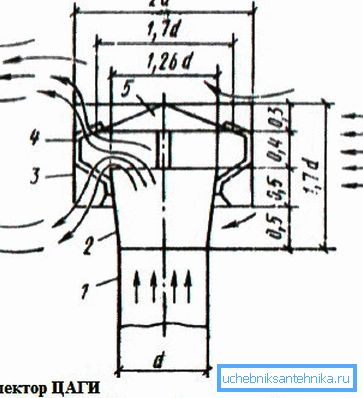

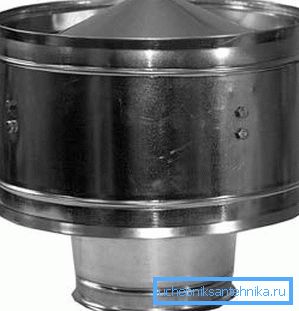

El deflector de ventilación más común es una chimenea TsAGI, por lo tanto, como ejemplo, considere su estructura.
Por lo tanto, este diseño consta de los siguientes elementos:
- Entrada
- Deflector de vivienda;
- Difusor
- Soportes;
- Paraguas
Fabricación de flyugarki
Cabe señalar que puede hacer un deflector en la chimenea con sus propias manos, y en esto no hay nada complicado. Solo es necesario preparar una lámina de metal y completar el dibujo, después de lo cual se cortan las piezas y se ensamblan.
Por ejemplo, el deflector de bricolaje para un tubo redondo es el siguiente:

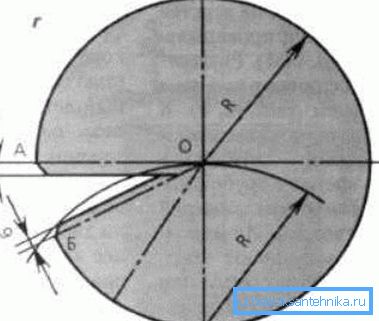

- Primero necesitas dibujar un círculo en la hoja.. Su radio debe ser mayor que el radio de la chimenea.
- Luego, a través del centro del círculo, se deben dibujar líneas centrales perpendiculares.. A continuación, en el punto de intersección O1 es necesario colocar la pata de una brújula y realizar una muesca B, el radio de la muesca debe ser igual al radio del círculo. El punto de intersección del serif debe estar conectado con una línea al centro del círculo.
- Luego necesitas cortar un círculo y cortar un segmento de AOB en él, lo que te permitirá obtener un cono.. Es necesario dejar los bordes para el pliegue.
- A continuación, la pieza terminada debe enrollarse en un cono y recoger los bordes.
- Luego, debe colocar las cuatro rejillas en el cono e instalar el producto en las tuberías.y Para solucionarlo, es posible hacer agujeros en los estantes y una chimenea y fijar la estructura con pernos o tornillos.

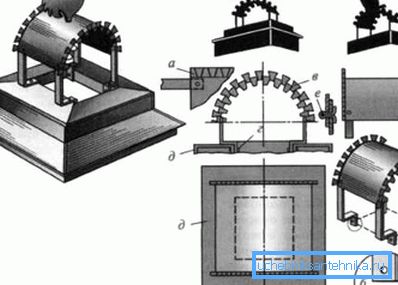

El deflector de una chimenea cuadrada o rectangular con sus propias manos es el siguiente:
- En primer lugar, es necesario cortar un rectángulo de acero de tal tamaño que se pueda solapar con la abertura de la tubería cuando se doble.
- Para decorar una chimenea, desde sus dos lados es necesario realizar cortes oblicuos idénticos, que se ubican a la misma distancia, lo que permitirá obtener segmentos trapezoidales.
- Luego necesitas hacer cuatro estantes de acero y atarlos con remaches a las esquinas del rectángulo.
- Los extremos de los montantes se doblan como se muestra en el diagrama y se hace un agujero en ellos.
- El rectángulo debe ser arqueado e insertado en la chimenea. Para arreglar la estructura, en la chimenea debe taladrar agujeros e insertar clavos o pasadores que deben ir hacia los agujeros de los puntales de la chimenea.
Este trabajo ha terminado. Hemos considerado los diseños más sencillos de flyugarok. Si lo desea, puede realizar deflectores más complejos e incluso decorarlos con una veleta.
Conclusión
El deflector es un elemento importante de la chimenea, ya que no solo aumenta los antojos, sino que también evita una serie de problemas asociados con su obstrucción. Además, puede jugar un papel importante en el diseño de la casa, enfatizando su pertenencia a un estilo particular. Además, un dispositivo de este tipo puede incluso fabricarse de forma independiente (ver también el artículo Tipos de tuberías y conexiones de aguas residuales: criterios de selección).
Desde el video en este artículo, puede obtener más información sobre este tema.
