Cómo hacer una tapa en la tubería: 7 pasos simples,

Para el funcionamiento normal de los sistemas de ingeniería de una casa de campo, debe tener diferentes tuberías que van al techo del edificio. Son importantes para el funcionamiento de la campana de cocina, la caldera de calefacción, la chimenea, etc. Proteger estas estructuras de los efectos adversos del medio ambiente ayuda a tapar la ventilación y el calentamiento de la tubería.

Características de diseño

Protección contra la precipitación.

Las chimeneas y los tubos de ventilación están hechos de material de alta calidad y en conformidad con una variedad de matices tecnológicos, evitando así la aparición de grietas y hendiduras, deteriorando sus características técnicas.

Pero el extremo superior de la estructura se ve constantemente afectado por la lluvia, la nieve y el viento, que destruyen gradualmente incluso la mampostería más confiable. Además, durante una ducha pesada, una pequeña cantidad de agua puede entrar en la estufa o chimenea, lo que hará que el combustible se moje y puede causar humo.

Cuando un viento fuerte comienza a soplar, el humo tampoco puede salir de la chimenea y comienza a acumularse en su interior. Además, el aire frío entra en el espacio interior de la tubería, lo que comienza a ejercer una presión adicional sobre el humo caliente.

Como resultado, el empuje se reduce y, en algunos casos, puede comenzar el proceso inverso: arrastrar el humo hacia la caja de fuego y luego hacia la sala de estar.

Tipos de gorras

Para evitar todos los problemas mencionados anteriormente, ayuda a la tapa de la chimenea, que se puede hacer fácilmente a mano.

Le permite ahorrar tracción en un día ventoso y evitar la destrucción prematura de la chimenea bajo la influencia de la precipitación.

El principio de funcionamiento de la construcción a prueba de viento es el siguiente:

• el humo caliente que se levanta descansa contra la parte superior de la tapa;
• Un chorro de aire frío, que se desliza a lo largo de los bordes exteriores de la campana, aspira el aire caliente acumulado, lo que hace posible aumentar el tiro de la chimenea.

El material para la fabricación de las piezas consideradas puede ser cualquier metal que no se corroe.

Los más utilizados son:

• acero protegido por composición polimérica;
• aluminio
• cobre
• Otro material cuyo precio no es muy alto.

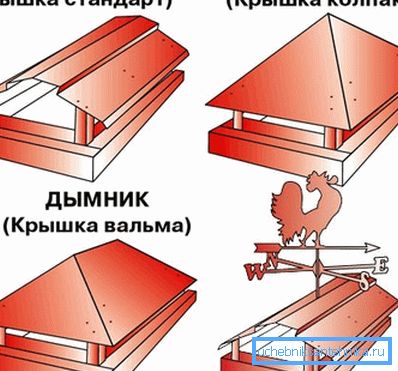

Sus diseños también son diversos:

• tapa protectora estándar con cuatro lados;
• paraguas en una chimenea redonda;

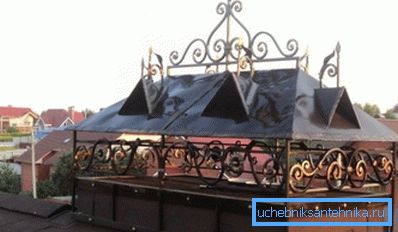

• la tapa, que tiene una parte superior semicircular, está bien combinada con el exterior de la vivienda, hecha en el estilo clásico europeo;
• una tapa equipada con una parte superior plana - se usa en el caso cuando la casa está construida en estilo moderno;
• veleta con veleta: cambiar su ubicación bajo la acción del viento, le permite crear la tracción más efectiva independientemente de la fuerza y ​​la dirección del viento;
• gable-cap fly-iron - efectivo en áreas caracterizadas por una gran cantidad de nieve que cae en invierno;
• Flyogark con tapa de apertura: le permite limpiar la chimenea sin desmontar la tapa protectora. (Ver también el artículo El tubo para la estufa: características.)

Producción independiente de una gorra.

Mediciones

Se debe hacer una tapa en la chimenea o ventilación para proteger todas las superficies horizontales de esta estructura de la lluvia y la nieve. Por lo tanto, si la chimenea se hizo con una ampliación en la parte superior, la parte superior también debe cubrirla.

Es necesario eliminar las siguientes dimensiones:

• el largo y ancho de la parte exterior del tubo;
• parámetros geométricos de la salida de humos;
• Distancia desde la ampliación hasta el borde superior de la chimenea.

Presta atencion El diseño terminado debe colocarse fácilmente en la chimenea. Por lo tanto, es necesario agregar 5-10 mm a las dimensiones de tubería obtenidas durante la construcción.

Las alas en la parte inferior de la tapa deben hacerse de tal manera que cubran completamente la ampliación.

Asamblea

Antes de comenzar a ensamblar la tapa de la chimenea, asegúrese de tener las siguientes herramientas y materiales:

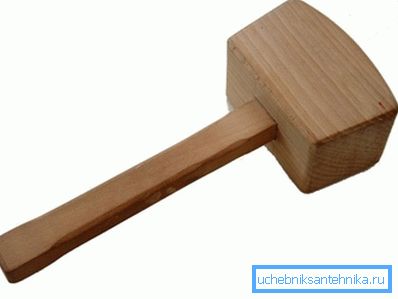

• mazo de madera;
• martillo pequeño;
• abrazaderas
• Barra de metal con un espesor de 10 mm;
• tijeras para cortar chapas metálicas;
• gobernantes
• Lápiz o rotulador para marcar;
• Ángulo metálico de 40 mm de ancho y 1-1.5 metros de largo.

Las instrucciones para armar una chimenea, hágalo usted mismo, consta de 7 pasos consecutivos:

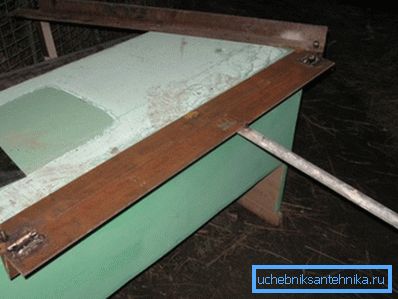

1. Primero debe sujetar una esquina de metal al borde de trabajo de la mesa, en el que trabajará.. Servirá de base para doblar láminas de metal.

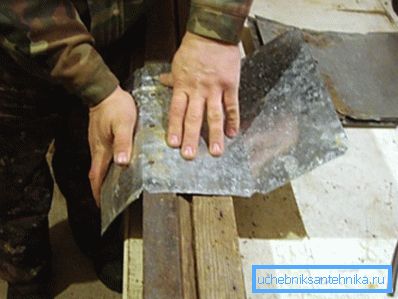

1. El goteo esta doblado. Este es un borde especial de aproximadamente 1 cm de ancho. Es mejor comenzar a trabajar desde el borde de la hoja, moviéndose gradualmente hacia el centro. Así que el metal no se deslizará. Dobla el artículo a un ángulo de 45 grados. Para hacer esto, la pieza de trabajo debe colocarse en la esquina previamente atornillada y darle la forma deseada usando un mazo.
2. La parte superior de la pieza de trabajo debe doblarse hacia el otro lado en un ángulo de 90 grados. El ancho de este borde es de 2 cm.
3. Luego, según un esquema similar, la lámina se dobla a lo largo de la línea axial central.. El ángulo de la curva depende del tipo de diseño de la tapa del viento.

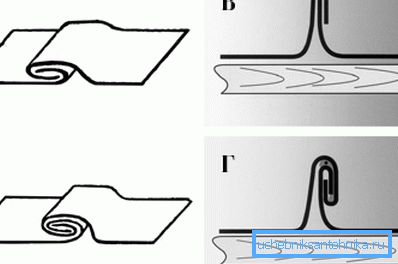

1. Después de eso, en todos los detalles se pliegan.. Para hacer esto, puede usar una herramienta especial, la llamada gib. (Ver también el artículo de Brick Tube: características).

1. El siguiente paso es hacer la portada.. Sus bordes se doblan a una distancia de 15 mm, después de lo cual se instala en la tapa.
2. Luego se marca y se corta un orificio, cuyas dimensiones coinciden con los parámetros geométricos de la parte interior de la chimenea, reducidos en 20 mm.. Se necesitarán para disponer los bordes en cada lado. No deben estar doblados, sino hacia arriba.

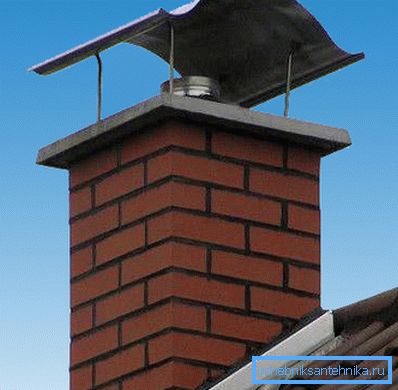

La campana resultante se fija en la estufa o el tubo de ventilación con pernos de anclaje.

Tapa en una tubería redonda de amianto

Las características de diseño de dicha chimenea le permiten crear e instalar una tapa más simple, pero, sin embargo, efectiva:

• se instala un cilindro de metal en el tubo de asbesto, fijado con pernos y tuercas;
• Para él con la ayuda de bastidores montados en cono de metal, teniendo una extensión hacia abajo.

Sugerencia Para conectar las piezas entre sí, puede utilizar remaches o soldadura semiautomática.

Conclusión

Al diseñar e instalar adecuadamente un tapón contra el viento en la tubería, no solo protege la chimenea y el sistema de ventilación de la humedad y la nieve, sino que también prolonga la vida útil de la tubería. En más detalle sobre el dispositivo de las redes de ingeniería, es posible aprender del video en este artículo.
