Cómo hacer una máquina para doblar un tubo de perfil con tus

21-04-2018
Herramientas

Las tuberías de perfil son un material extendido que se utiliza para crear muebles, fabricar varias estructuras metálicas, decorar el interior, etc. Su característica es una alta resistencia a la flexión, que es buena por un lado, pero por el otro, complica enormemente el proceso de doblado para producir una pieza curva. Sin embargo, este problema se puede resolver con la ayuda de una máquina especial.

Si a menudo tiene que lidiar con tuberías con forma, entonces tal mecanismo necesariamente debe adquirir. En este artículo veremos cómo hacer una dobladora para una tubería de perfil con sus propias manos, ya que el costo del equipo terminado es muy alto.

Dobladora para tubos de perfil

Fabricación de la máquina

Base

A primera vista, puede parecer que hacer un dispositivo similar a las dobladoras de marca para una tubería de perfil es muy difícil. Sin embargo, una persona que sabe manejar metal y una máquina de soldar es bastante capaz. Lo principal - abordar el trabajo lentamente y en etapas.

Ejemplo de fundacion

Debería comenzar con la fabricación de una base sólida, una mesa de metal. Puede ejecutarlo desde un perfil de metal u otro material. Lo más importante es que es estable y duradero, de lo contrario, incluso un mecanismo bien ejecutado será inútil.

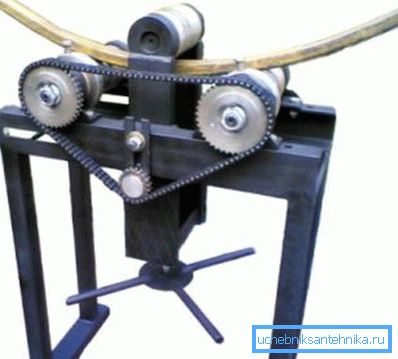

El mecanismo para el doblado de tubos de perfil.

Mecanismo de fabricación

Una vez que la mesa está lista, puede proceder a la fabricación del propio mecanismo. Para hacer esto, en primer lugar, prepare tres ejes que se utilizarán para doblar la pieza. Los ejes son rodillos metálicos gruesos, que necesariamente tienen un eje de rotación.

Se pueden ordenar en el taller o buscar en venta en los "mercados de pulgas". Cuando estas partes estén listas, debe hacer un caso para el mecanismo y completar el ensamblaje.

La instrucción es la siguiente:

  • En primer lugar, es necesario cortar una carcasa para un dispositivo de una lámina de metal con un espesor mínimo de 5 mm., Que consiste en dos trapezoides, entre los cuales se encuentran los ejes.
  • Luego, en el trapezoide resultante, se deben hacer agujeros para los ejes de los rodillos.. Dos ejes deben ubicarse sobre la mesa y el tercero sobre ellos, a una distancia equidistante de ellos.
  • Debe tenerse en cuenta que la distancia entre los dos ejes inferiores determina el radio de curvatura. Hacer una máquina dobladora casera para un tubo de perfil era universal, el diseño puede ser complicado y el radio puede ajustarse, para esto solo necesitas hacer varios asientos para los rodillos, lo que te permitirá cambiar la distancia entre ellos. La ubicación del rodillo superior determina el diámetro máximo de los tubos con los que puede trabajar. Su posición también se puede ajustar con una varilla roscada, lo que permite que el eje se mueva a lo largo de las guías y al mismo tiempo se fije de manera segura.
  • A continuación, debe arreglar los detalles del caso en la mesa de trabajo. Esto se puede hacer mediante soldadura o atornillado. En el segundo caso, es necesario proporcionar orejas dobladas con orificios desde abajo. La distancia entre las partes del cuerpo debe corresponder al ancho de los ejes.
  • Después de fijar la caja en la base, debe instalar las piezas restantes..
  • Cuando se instalan los ejes, se debe tener cuidado de transferirles el par de torsión.. La mejor opción es un mecanismo de cadena. Para esto necesitas comprar una cadena con tres engranajes.

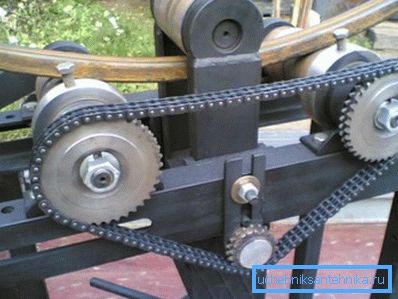

Opción de conducir

Dos engranajes deben instalarse en los ejes inferiores. El tercero servirá como un tensor, que se encuentra debajo entre los dos engranajes superiores.

  • Luego a uno de los ejes hay que sujetar un asa para su rotación.

Ahora la máquina para doblar el tubo de perfil está lista. Solo queda obtener el perfil entre los ejes superior e inferior y probar el producto en acción.

Si en todas las etapas todo el trabajo se realizó sin errores, la funcionalidad del producto y su diseño cumplirán con la máquina original. Por supuesto, a pesar de todos los costos que serán necesarios para la compra de piezas, el costo de dicha máquina será desproporcionadamente más bajo que el precio del equipo terminado. (Ver también el artículo Dobladoras de tuberías para tuberías: características).

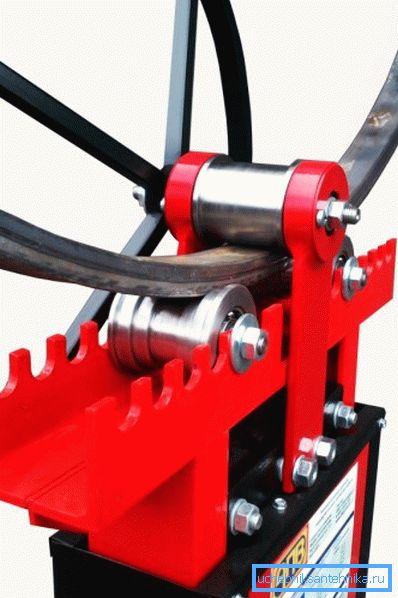

En la foto - máquina de marca.

Haciendo un diseño simple

Si no tiene la oportunidad o el tiempo para realizar una máquina de pleno derecho según el esquema descrito anteriormente, en este caso hay una opción más simple. Para el dispositivo de este diseño se necesitará:

Losa de concreto Servirá como base del diseño.
10 pasadores de retención de metal Un tubo se curvará alrededor de ellos, por lo que los pasadores deben ser fuertes.

Sugerencia Si no hay una losa de concreto, puede verter la base de concreto usted mismo y esperar hasta que se endurezca.

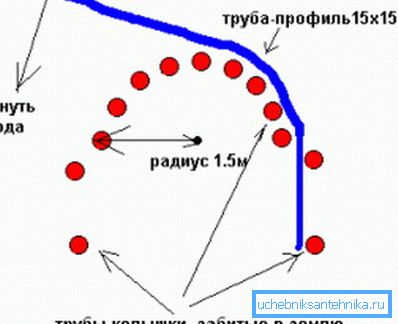

Diseño de dispositivo simple

Para realizar tal construcción es muy simple:

  • En primer lugar, sobre la base de la necesidad de dibujar un radio de doblez.
  • Luego, a lo largo de la línea de curva, debe hacer 10 agujeros a la misma distancia entre sí.
  • Además, en los orificios es necesario fijar los pasadores de metal (si se vierte la base, los pasadores pueden moldearse con concreto).
  • En las dos clavijas extremas, es necesario realizar un mecanismo de fijación de la tubería, que puede estar cerca de una clavija adicional, un gancho o cualquier otra cosa.

Entonces, el diseño está listo. Para doblar un perfil, debe fijar su extremo en el pin más externo y doblar lentamente alrededor de los otros racks. Cuando el elemento se acopla con el último pasador, debe fijarse y dejarse así durante un tiempo.

Sugerencia Para que sea más fácil doblar la tubería, primero se debe calentar.

Conclusión

Es bastante sencillo ejecutar una máquina para doblar tubos con forma, teniendo algunas habilidades para trabajar con metal. Lo único que tienes que gastar en partes que no se pueden hacer de forma independiente. Si no tiene la necesidad de doblar constantemente la tubería, puede realizar un diseño más simple, que llevará mucho menos tiempo y dinero en la fabricación, aunque requerirá mucho más esfuerzo para doblar el perfil.

Desde el video en este artículo, puede obtener más información sobre este tema.
