El trabajo en la casa o en un sitio de campo a veces requiere doblar una cinta de metal, un tubo redondo o con forma a lo largo de un radio determinado. Si esto sucede con poca frecuencia, no tiene sentido comprar equipos de fábrica. En este artículo, discutiremos las formas de ayudar a hacer que el tubo se doble con sus propias manos en las condiciones de la casa de campo o en casa.

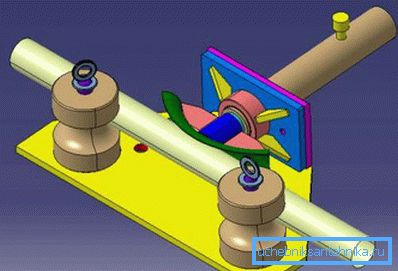

En la foto - una variante del dispositivo de doblado de tubos.

Un poco de teoria

Los productos más populares del metal hoy en día son tubos con forma que se pueden usar para crear:

  • cercas
  • muebles de jardín;
  • redes
  • refugios temporales para automóviles;
  • invernaderos
  • colocación de redes de abastecimiento de agua;
  • garajes
Antes de ir a los dibujos de un doblador de tubos para un tubo redondo con sus propias manos.

La base de la tecnología de tales estructuras es la capacidad de doblar correctamente las tuberías en el ángulo requerido. En las empresas para esto hay un equipo especial que le permite realizar las curvas de los productos en ángulos de 0? -180?.

En este caso, el trabajo se realiza mediante el uso de electricidad o hidráulica. Esto le permite doblar fácilmente tuberías de diferentes materiales con un diámetro de hasta 50 mm.

Características de diseño de la herramienta.

Consiste en:

  • marcos abiertos o cerrados;
  • Cilindro hidráulico - juega el papel de un mecanismo de fuerza;
  • barra inferior y superior;
  • Dos paradas de tubería.

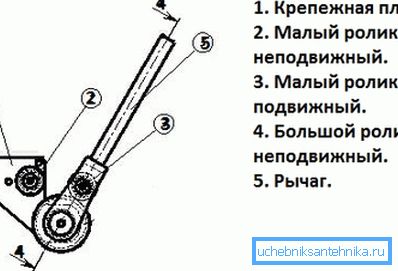

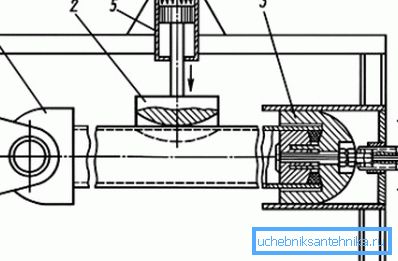

Dibujos de dobladoras de tubos para espacios en blanco redondos

Considere más:

  1. La versión manual debe tener un dispositivo de presión instalado en la parte trasera de la caja del equipo, una manija y una válvula de desbordamiento también se instalan allí.
  2. El aceite se vierte a través de la parte superior del cilindro, donde se encuentra el tapón correspondiente.

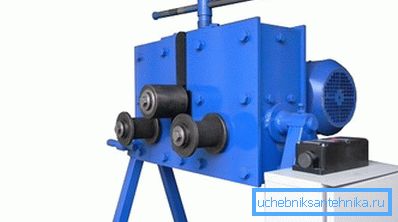

Opción eléctrica para flexión horizontal.
  1. La barra inferior de la instalación se atornilla a la parte roscada en la parte delantera de la cama, luego se presiona contra la tuerca de fijación.
  2. Parte superior sujeta con dos tornillos y una cerradura.
  3. Durante la operación, el vástago se extiende y es capaz de regresar debido a la acción del resorte alojado en el cilindro hidráulico.
  4. Ambas tiras del dispositivo están hechas en forma de una estructura soldada.
  5. Los orificios se realizan en las placas transversales, que sirven para instalar los topes.
  6. Debajo hay agujeros roscados para ajustar los pernos, ajustables en altura.

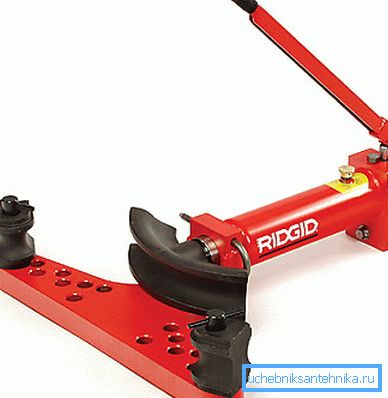

Dispositivo hidráulico manual para uso industrial.
  1. El foco de la máquina es un elemento en forma de un pasador, se instala en los orificios de los listones. En el centro hay una "corriente" que sirve como una parada para una tubería doblada.
  2. Los segmentos de flexión están hechos de fundición de acero de precisión.
  3. El accionamiento para equipos manuales es mecánico e hidráulico, las herramientas eléctricas son eléctricas.

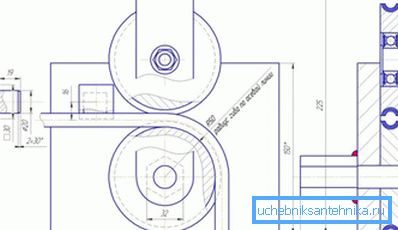

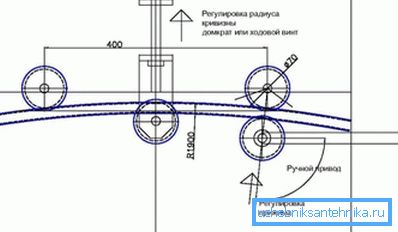

Diagrama esquemático de un doblador de tubos para tubos en forma de hágalo usted mismo

Los tubos de perfil, gracias a su diseño, tienen una pared delgada, lo que permite ahorrar metal. La sección transversal de la misma puede ser rectangular, en forma cuadrada u ovalada, por lo tanto, si realiza los dibujos de doblador de tubo para el tubo de perfil con sus propias manos, debe recordar que son algo diferentes de los estándar.

En este caso, los rodillos deben seleccionarse sobre la base del perfil de la tubería prevista, que debe doblarse para no deformar su sección transversal.

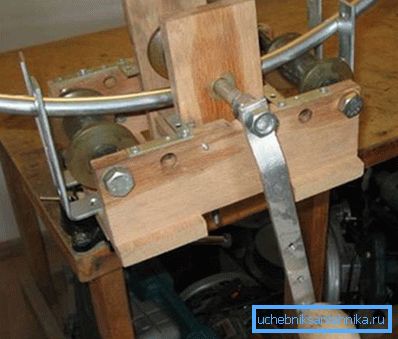

Opción de accesorios de fabricación propia a partir de rodillos de madera y metal.

Hacemos el doblador de tubos de forma independiente.

De madera

Tal doblador de tubos para un tubo redondo es uno de los más simples con sus propias manos, ya que no necesitará ningún detalle especial para él, por ejemplo, un cilindro hidráulico. Será necesario hacer la mitad de un círculo de madera, cuyo radio corresponda a su patrón.

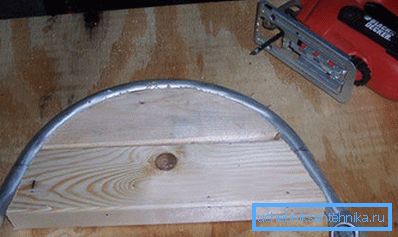

Dispositivo para doblar palanquillas de acero y aluminio de tablas caídas
Haciendo accesorios
  1. Toma unos tablones de madera maciza. Su grosor debe ser mayor que el diámetro del tubo; de lo contrario, este último podría salirse de la plantilla y dañar la mano que lo sostiene.
  2. Use una sierra de mano para cortar un patrón esférico del radio requerido. Vio las tablas de tal manera que la pendiente es hacia la base.
  3. Fíjelos sobre una base sólida, para lo cual puede usar una mesa o una pared.
  4. Coloque una barra de madera en un extremo de la estructura, que actuará como una parada.
Proceso de trabajo Para trabajar con un dispositivo que puede doblar metal, necesita lo siguiente:
  1. Coloque el tubo entre el tope y la plantilla.
  2. Comience a presionar lentamente su extremo opuesto hasta que se doble al ángulo de curvatura deseado.
Dependencia del radio de los tubos de acero en el espesor de su pared.

Consejo: asegúrese de que la tubería esté colocada en silencio entre el tope y la plantilla.

Esta opción se ha mostrado bien en el trabajo con tuberías de aluminio y acero. No será difícil hacer una plantilla, y prácticamente no habrá gastos financieros por ello.

Consejo: para diferentes diámetros de tubería, haga un accesorio diferente.

De ganchos de metal

A continuación se muestra otra opción que le permite hacer una estructura de doblado de tubería hecha en casa sin mucha dificultad ni costos financieros:

  1. Preparar ganchos metálicos de alta resistencia.
  2. Instálelos sobre una base sólida a una distancia de hasta 50 mm entre sí, pero esto depende directamente del diámetro del producto que desee doblar.
  3. Deberías tener un semicírculo.
  4. En un extremo, haz tu palma cómoda.

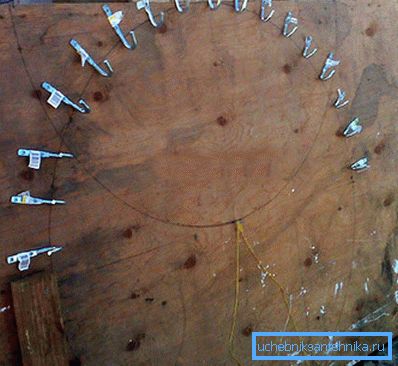

Manera universal para doblar tuberías bajo el radio deseado.

El método puede considerarse universal, ya que le permite trabajar con diferentes diámetros y el precio del dispositivo es bajo. Para hacer esto, es suficiente reducir o aumentar la distancia entre los ganchos para que pueda trabajar con tuberías de diferentes espesores.

De rodillos y cilindros.

Ahora consideremos una estructura más compleja: hacer un doblador de tubos para un tubo de perfil con sus propias manos de rodillos y un cilindro que puede doblar la pieza de trabajo en cualquier ángulo, incluso 360?. De hecho, hará una dobladora de tubería manual para una tubería con forma con sus propias manos similar al equipo hidráulico.

El proceso se lleva a cabo gracias a un cilindro giratorio y rodillos para la fijación de la pieza de trabajo.

Diseño seccional

El primero le da la oportunidad de cambiar el ángulo de la tubería a su elección, por lo que debe permitir que se mueva libremente. A continuación se muestra una guía para realizar el diseño.

Usted necesitará:

  1. 2 piezas de placas de acero de hasta 300 mm de largo y 5-10 mm de espesor.
  1. 4 piezas de esquinas de acero con baldas de 50x50 mm.
  1. Prepare una plantilla de madera de tablas de hasta 30 mm de espesor.
  1. Tome una placa de acero y asegúrela en su parte inferior.
  1. Fije las esquinas con una longitud de hasta 300 mm en la base de la estructura para una mayor durabilidad.
  1. Soldar una segunda placa de acero en la parte superior.
  1. Haga un orificio en él: un taladro o soldadura, con un diámetro mayor que el diámetro del tornillo que se instalará en él. La función del perno es servir como soporte para doblar el material.

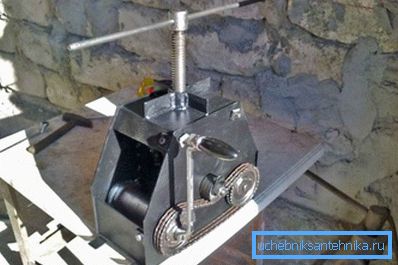

Máquina laminadora terminada
  1. Coloque las esquinas y los rodillos guía en la placa superior, orientándolos hacia el interior de la estructura.

La dobladora de perfil de tubería que ha hecho con sus propias manos permitirá cambiar el ángulo de cualquier producto de perfil.

Conclusión

En este artículo, aprendió cómo hacer un doblador de tubos con sus propias manos para un tubo estándar y un tubo de perfil. Se informó sobre tres diseños que se pueden hacer de forma independiente por una pequeña cantidad de dinero. La elección de cada uno de ellos depende, en primer lugar, del diámetro de la pieza de trabajo y su cantidad, además, la disponibilidad de materias primas juega un papel importante en esto.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
