Centralizadores para tuberías: la elección y aplicación.

27-01-2018
Herramientas

En este artículo, discutiremos cómo y por qué se utilizan los centralizadores para la soldadura de tuberías. Además, consideramos las características de diseño de los modelos más populares de lo que está actualmente en el mercado. Entonces, ¿qué es un centralizador y por qué se necesita?

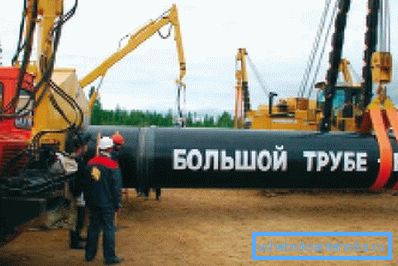

En la foto - funcionamiento del centralizador de suspensión.

Manera eficiente de hacer la costura de soldadura uniforme y apretada.

No es ningún secreto que existen dispositivos especiales adaptados para realizar una sección transversal perfectamente plana de tuberías. Pero, incluso si el corte se hace lo más suave posible, será prácticamente imposible combinar ambos tubos con secciones para una soldadura de alta calidad.

Como resultado, la soldadura será desigual y, como resultado, la conexión no será apretada. La solución a este problema puede servir como un centralizador interno o externo para tuberías.

Características de la operación

Tanto los tubos metálicos como sus espumas de poliuretano, antes de soldar, deben apoyarse entre sí lo más suavemente posible para que no haya un hueco en la unión.

Hacer tal combinación de rebanadas con tus propias manos es casi imposible. Además, la combinación de cortes es un orden de magnitud más complicado con un aumento en el diámetro de las tuberías. Por lo tanto, durante el montaje de sistemas de alcantarillado y otras tuberías sin el uso de accesorios para aguas residuales, se utilizan centralizadores especiales.

El dispositivo abarca los dos tubos que se combinan y permite que se conecten entre sí con la mayor precisión posible, fijándose en esta posición. Después de la soldadura se realiza con soldadura de alta calidad garantizada. Luego, el dispositivo se desmonta y la tubería se puede usar para el propósito previsto.

Principales variedades

Una vez que hayamos decidido para qué se utiliza el equipo de centrado, considere los tipos de dispositivos que están a la venta.

Todos los centralizadores, que hoy se pueden comprar en las tiendas respectivas, se dividen en dos categorías principales: interna y externa.

  • Los dispositivos del tipo externo se abrevian como TsN y están diseñados para su instalación y uso en el exterior de tuberías.. Los dispositivos de este tipo, independientemente de su tamaño, son fáciles de usar, fáciles de instalar y producen un centrado rápido y eficiente. Los dispositivos del tipo externo están representados por una amplia gama de equipos (configuraciones excéntricas, de enlace, hidráulicas y otras).
  • Los centralizadores internos se abrevian a CV y ​​son instalaciones hidráulicas.. Los dispositivos de este tipo desde el interior estallan los bordes de las tuberías, cambiando sus secciones entre sí. La ventaja del equipo es la posibilidad de utilizar en tuberías de diferentes diámetros.

Características de las modificaciones individuales.

Una vez que hayamos considerado las características de la clasificación general, consideraremos las características de las modificaciones individuales de los dispositivos de centrado.

  • TsZN: el centralizador externo centralizado está diseñado para combinar los extremos de las tuberías con un diámetro de junta de 50 mm a 2 metros.

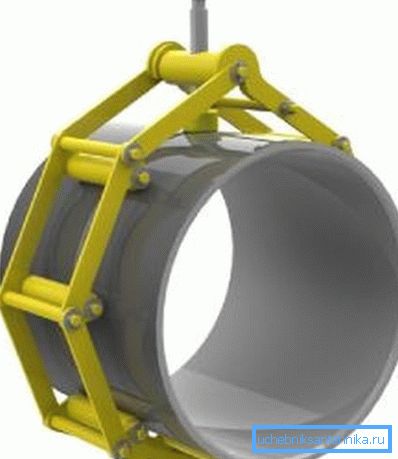

Centralizador externo con enlaces articulados.

Importante: El funcionamiento de los dispositivos está permitido en un amplio rango de temperaturas ambiente de - 40? С a + 40? С. El dispositivo representa de manera constructiva un poliedro con enlaces lamelares en articulaciones articuladas.

Los elementos de acoplamiento se combinan mediante un mecanismo de tornillo.

  • TsZN-G: la unidad centralizadora externa hidroficada es una versión modificada del dispositivo anterior. La diferencia esencial de esta modificación con respecto a la anterior es la simplicidad de la operación y la ausencia de la necesidad de la aplicación de un esfuerzo físico sustancial. Como resultado, el proceso de combinación de elementos soldados se acelera significativamente sin comprometer la calidad del resultado final. El dispositivo consiste en enlaces laminares en la articulación de la bisagra, pero no en el mecanismo de tornillo, pero el sistema hidráulico se utiliza para poner los enlaces en movimiento. El diámetro admisible de los tubos fluctúa en el rango de 720-2020 mm
  • TsAN-G: el exterior central arqueado hidroficado está diseñado para trabajar con un diámetro transversal de 325-820 mm.

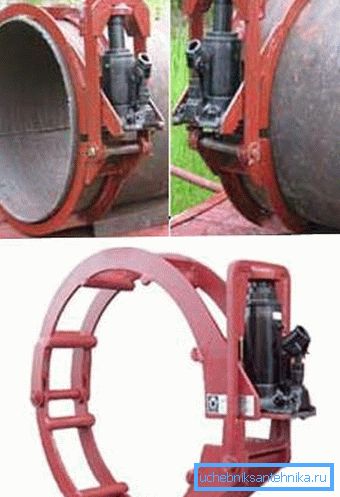

Instalación del tipo arqueado para combinar uniones con grandes diámetros.

El dispositivo es una estructura desmontable que consiste en secciones conectadas por bisagras. El uso de un dispositivo con este diseño garantiza una comodidad adicional cuando se instala en la junta.

El dispositivo utiliza secciones arqueadas, que se comprimen, ajustando los cortes de la articulación. El número de secciones arqueadas está determinado por el diámetro de los tubos.

Cada una de las secciones utilizadas está equipada con topes especiales que fijan de forma segura los elementos a combinar, al tiempo que garantizan una calidad y una estanqueidad óptimas de la junta. Directamente en las secciones están los actuadores hidráulicos fijos, diseñados para la fuerza máxima desarrollada de hasta 5 toneladas.

  • El CNT, un centralizador externo de tipo cadena, es un dispositivo con accionamiento manual, diseñado para trabajar con un diámetro de sección transversal de 426 a 1420 mm.

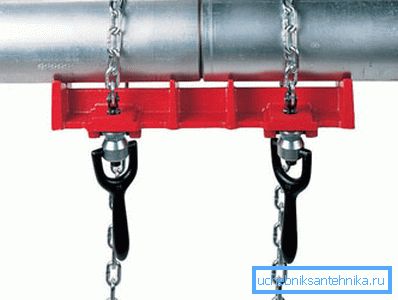

Cadena de tornillo

A diferencia de los análogos de enlace, las instalaciones en cadena son capaces de proporcionar una mayor fuerza durante el centrado. Los dispositivos de este tipo se pueden utilizar tanto en la construcción como en la reparación de tuberías.

Importante: la estructura de la cadena se construye mediante mecanismos de desmontaje rápido, lo que tiene un efecto positivo en el rendimiento operativo.

  • TsNE: el centralizador excéntrico externo se utiliza para trabajar con juntas con un diámetro de 89 a 426 mm.

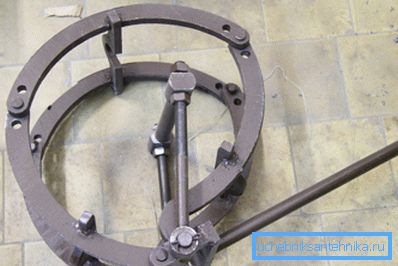

Clip con mecanismo excéntrico.

El dispositivo consta de varios arcos de agarre, impulsados ​​por una abrazadera excéntrica. El dispositivo puede, se utiliza para trabajar con tuberías de diferentes diámetros cambiando el eje de la excéntrica o mediante el uso de espaciadores especiales.

  • TsV: el centralizador de tipo interno hidráulico está diseñado para combinar los extremos de los tubos giratorios y no giratorios.

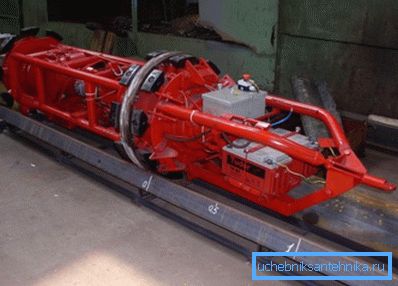

Instalación para la alineación interna de juntas.

El dispositivo, si es necesario, no solo combina las uniones, sino que también les da la forma redonda más regular. El uso de tales dispositivos permite construir tuberías utilizando soldadura automática continua.

  • CA: la abrazadera centralizadora se utiliza para trabajar con tuberías de pequeño diámetro.

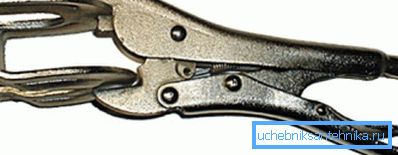

En la foto de la pinza de centrado.

Esta propiedad y su precio razonable hacen que el dispositivo sea el más popular entre los coleccionistas de tuberías no profesionales y novatos. (Ver también el artículo Tubo de soldadura a tope: Características.)

Conclusión

Entonces, examinamos qué son los centralizadores, cuáles son sus variedades más populares y cuál es su instrucción de aplicación. Basándose en esta información, puede elegir el dispositivo que corresponda a las características del trabajo que se está realizando.

Más información útil que puede encontrar al ver el video en este artículo.
