Auditoría de alcantarillado: características de instalación.

Para el funcionamiento normal del sistema de alcantarillado, es necesario diseñarlo y construirlo adecuadamente. Además de los elementos básicos, tuberías, se utilizan muchas piezas auxiliares. Uno de ellos es la inspección de alcantarillado. A pesar de la aparente insignificancia, desempeña quizás el papel más importante y responsable.

La necesidad de instalar una auditoria.

El alcantarillado es una red de ingeniería bastante complicada que puede causar muchos problemas diferentes durante la operación. La mayoría de las veces, los problemas surgen cuando el sistema de alcantarillado para recoger el agua usada no se ensambla adecuadamente (especialmente si los artesanos sin experiencia lo ensamblan con sus propias manos). Además, a menudo se cometen errores en la operación, cuyo precio corregido alcanza el costo de un nuevo sistema.

El problema principal en la mayoría de los casos son los bloqueos, es decir, la obstrucción de las tuberías de aguas residuales debido a la acumulación de diversos desechos. Es fácil eliminarlo, la pregunta es cómo llegar al segmento deseado dentro del sistema de drenaje, porque en la mayoría de los casos tiene un sistema extenso y una longitud considerable.

Para resolver los problemas enumerados anteriormente, se aplica una auditoría en una tubería de alcantarillado.

Características de diseño

Detalles de la apariencia

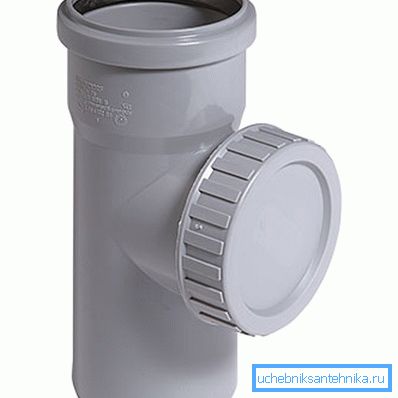

La revisión de alcantarillado es una pieza con forma especial, hecha en forma de te, en la que la rama lateral se cierra con una tapa especial.

Anteriormente, cuando el material principal para la fabricación de tuberías de aguas residuales era hierro fundido, esta parte tenía una forma más compleja:

1. La abertura rectangular en el tubo se cerró con una tapa especial de hierro fundido, que se fijó en su lugar con cuatro pernos macizos.
2. La estanqueidad está garantizada por una junta de goma que cubre toda la salida..
3. Los pernos de la tapa se aprietan después de inspeccionar las tuberías o eliminar el bloqueo de alcantarillado de una manera especial: en cruz. De lo contrario, lograr el grado de estanqueidad deseado fue problemático.

Presta atencion Actualmente, las tuberías de hierro fundido están casi fuera de uso, dando paso a los productos de PVC, que tienen muchas ventajas. En consecuencia, el diseño de la auditoría utilizada ha cambiado.

Características de los detalles con formas modernas:

• El plástico se usa en contraste con el hierro fundido;
• forma cambiada

Actualmente, el agujero se ha vuelto redondo debido a las características del producto de fundición. Además, la cubierta no se sujeta con tornillos, sino con la ayuda de una rosca normal. Esto simplifica el mantenimiento del sistema de alcantarillado y garantiza un nivel adecuado de estanqueidad.

Tipos de construccion

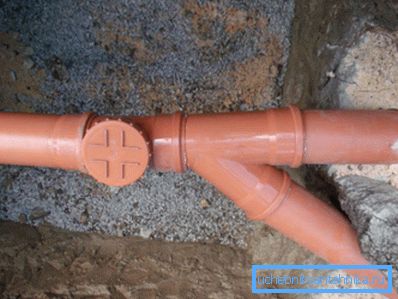

Para la instalación de aguas residuales internas se utilizó la revisión de polipropileno, pintado en un color gris característico. Las piezas para instalación exterior son de color marrón. Sin embargo, en este último caso (para dar servicio a los canales principales de aguas residuales) se equipan pozos de observación especiales.

Por lo tanto, el artículo tiene solo dos tipos:

• diámetro 110 mm;
• Con un diámetro de 50 mm.

Especialmente meticuloso le damos todas las características técnicas.

El procedimiento para montar este elemento no difiere del proceso de conexión de todas las otras partes. Lo principal es elegir el sitio de instalación correcto.

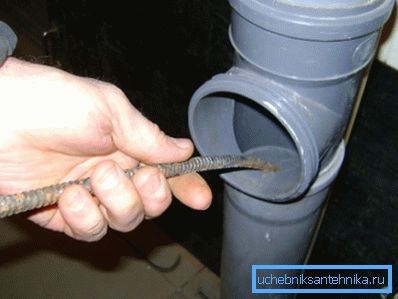

El propósito principal de la auditoría es monitorear el estado del sistema de alcantarillado y, si es necesario, limpiarlo. Por lo tanto, es importante proporcionar un acceso conveniente al nodo, porque a veces se usan dispositivos grandes y voluminosos para vaciar tuberías.

Es posible instalar estos elementos tanto en tuberías horizontales como verticales. Solo es necesario lograr el grado necesario de estanqueidad de todas las uniones.

Enumeramos las principales ventajas de la revisión de polipropileno:

• capaz de soportar aguas residuales de alta temperatura (hasta + 95 grados Celsius);
• Cuenta con un espacio interno suave que le permite evitar bloqueos durante el paso de las aguas residuales;
• no requiere tinción o el uso de otras medidas anticorrosivas;
• Tiene una larga vida útil de más de 50 años;
• mantiene grandes cargas y no se colapsa bajo la influencia de bajas temperaturas del aire;
• Tolera la exposición a diversos productos químicos.

Presta atencion Instalar revisiones no es un capricho, sino una necesidad. Los ahorros en la adquisición e instalación de estas piezas en el sistema de alcantarillado pueden llevar a su completa inoperabilidad en el futuro, lo que requerirá costos considerables para remediar la situación.

Características de la instalación de revisiones.

Requerimientos tecnológicos

Las instrucciones para el diseño e instalación de sistemas de alcantarillado (SNiP 2.04.01-85) requieren la instalación de este elemento con forma en los siguientes casos:

• con cada giro de la tubería de desagüe en un ángulo de 45 grados o más;
• en la base de cada tubo vertical;
• cuando se conectan dos tuberías de alcantarillado en una;
• en un tubo recto con un diámetro de hasta 100 mm, cada 15 metros, más de 100 mm, cada 30 metros;
• en una trampa montada al final del sistema de alcantarillado de una casa privada.

Recuerde que cuando una tubería está oculta, el acceso a la auditoría debe estar equipado con un pozo de acceso con una trampilla de al menos 30x40 cm.

En cuanto al sistema de alcantarillado interno, los requisitos aquí son los siguientes:

• elevadores centrales en el primer y último piso en ausencia de sucursales adicionales;
• elevadores centrales con tees - en cada piso;
• en tuberías a las que se conectan 3 o más dispositivos sanitarios, al comienzo de la sección;
• curvas: si una sección de tubería no se puede limpiar a través de otro agujero.

Proceso de montaje

Instalar una revisión en el sistema de alcantarillado no causa dificultades:

• limpie la campana y el extremo liso de la tubería del polvo y los residuos;
• compruebe si hay un anillo de sellado de goma instalado allí, que es necesario para garantizar la estanqueidad del sistema;
• lubrique el extremo liso del tubo con sellador e insértelo en el zócalo de la revisión hasta el tope;

• marque en el tubo el lugar donde se ubicará el corte del zócalo;
• tire de la tubería hacia atrás alrededor de 1 centímetro de distancia.

La instalación está completa.

Conclusión

Una vez que haya entendido qué es una revisión de alcantarillado y por qué es necesaria, no tendrá dudas sobre la necesidad de instalar este elemento en el sistema. En más detalle sobre la instalación de sistemas de alcantarillado, es posible aprender del video en este artículo.
