Uno de los aspectos importantes en el diseño del sistema de alcantarillado son las medidas para evitar que los olores desagradables ingresen a las instalaciones. Hay varias opciones para la implementación del plan: la primera es el uso de un sifón con un sello de agua; el segundo es la eliminación de la parte superior de la tubería de alcantarillado común por encima del techo. Pero hay otra forma de deshacerse del olor: use un aireador de alcantarillado de 50 o 110 mm de diámetro.

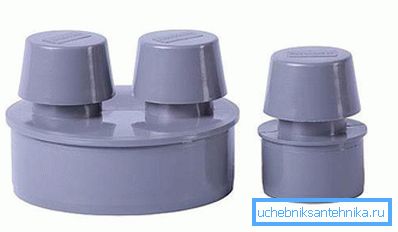

Así es como se ve este pequeño “defensor” de las instalaciones residenciales y administrativas del olor a aguas residuales.

Propósito y diseño del aireador.

La válvula de aireación para aguas residuales es uno de los componentes de la ventilación de aguas residuales, que es responsable de:

  • La imposibilidad de penetración de olores de residuos desagradables dentro de las instalaciones.
  • Proporcionar una cierta presión dentro de la red para evitar el desbordamiento de aguas residuales a través de los sifones de los equipos sanitarios en las instalaciones.

Interesante Las instrucciones para la provisión de ventilación de los sistemas de alcantarillado requieren la remoción de un elevador a una altura de al menos 1,5 m sobre el punto más alto del techo. Imagine los sentimientos de los residentes de los pisos superiores, si por alguna razón no se mantiene el estándar.

En simplicidad, un aireador de alcantarillado también se llama vacío de aguas residuales o válvula de aire. Por lo tanto, cuando decida adquirir este dispositivo, no se olvide de sus diversas modificaciones nominales, para no confundirse.

La válvula crea el nivel necesario de ventilación en el sistema de alcantarillado.

Estructuralmente, cualquier aireador de válvula de aguas residuales consta de los siguientes elementos:

  • Un cuerpo hecho de polímero rígido (PVC) asegura un sellado confiable de la tubería.
  • Entrada a través de la cual entra el aire en el momento de la descarga de gas en la tubería.
  • Mecanismo de apertura.

Pregunte cuál es el principio del aireador de alcantarillado? De hecho, todo es bastante simple, cuando la presión en el sistema cae, la válvula se abre, lo que hasta entonces bloquea la apertura lateral. Permanece en esta posición hasta que la presión en el sistema se estabiliza, y luego se cierra bajo la acción de su propia gravedad.

Para el mantenimiento (limpieza) y la inspección del estado del dispositivo, la cubierta superior de la rosca está dispuesta. La hermeticidad de la unión del cuerpo con la cubierta es proporcionada por una junta de goma.

Instalacion de aireadores

La válvula de aireación se puede instalar en diferentes lugares:

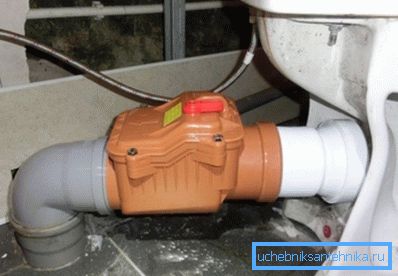

Una válvula de retención está conectada al inodoro.
  • Pipas divertidas.
  • Elevadores comunes con vistas al piso técnico..
  • Lavabos y así sucesivamente

Aireadores de pequeño diámetro

El diseño del aireador se selecciona dependiendo del lugar de su instalación. El aireador de válvula de alcantarillado al vacío de diámetro pequeño (hasta 50 mm) se utiliza para la dilución del aire en las partes horizontales del sistema de alcantarillado.

Se instala en:

  • Se hunde.
  • Se hunde.
  • Baños, etc.

La necesidad de instalar un aireador en estas áreas puede surgir:

  • En la transición de un diámetro de tubo a otro (de 50 a 32 mm).
  • Con salones en gran medida.

Sugerencia Al colocar tuberías sobre largas distancias, asegúrese de mantener la pendiente necesaria para el libre movimiento de los desagües por gravedad. De lo contrario, con una pendiente insuficiente, el líquido se estancará, creando así una fuente de olores desagradables a partir de aguas residuales.

El dispositivo descrito anteriormente está equipado simplemente con un dispositivo de bloqueo en forma de bola que, cuando se expone a la membrana, cierra la conexión de drenaje. Tal es el principio de funcionamiento del aireador para aguas residuales con un diámetro de 50 a 32 mm, cuya tarea es garantizar la imposibilidad de contraflujo.

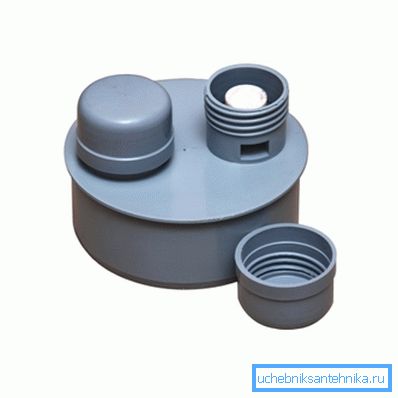

El dispositivo prácticamente no está sujeto a desgaste mecánico, lo que garantiza su funcionamiento ininterrumpido durante muchos años.

Aireadores de 110 diámetros

El aireador de alcantarillado cilíndrico 110 está instalado en:

  • Pipas divertidas Para ser más precisos, está integrado directamente en la tubería, sin cambiar su configuración y tamaño. La instalación del dispositivo se proporciona para tuberías con vistas al piso técnico.
  • También es posible instalar una válvula de este tipo en elevadores auxiliares, cuando dos familias viven en la casa. En este caso, al menos un elevador debe colocarse en el techo de la casa.

Presta atencion El aireador no debe instalarse en posición horizontal o inclinada.

El precio de las válvulas de aguas residuales varía mucho dependiendo del fabricante. Los productos de fabricación nacional se pueden comprar por 120-130 rublos. (50 mm), 320-340 (110 mm).

El costo de los dispositivos de tamaños idénticos de producción extranjera será respectivamente:

  • Firmas Mcalpine - 320/620 rublos.
  • Mini-Vent con un diámetro de 32/50 mm - 1580 rublos.
  • Maxi-Vent con un diámetro de 75/100 mm - 2350 rublos.

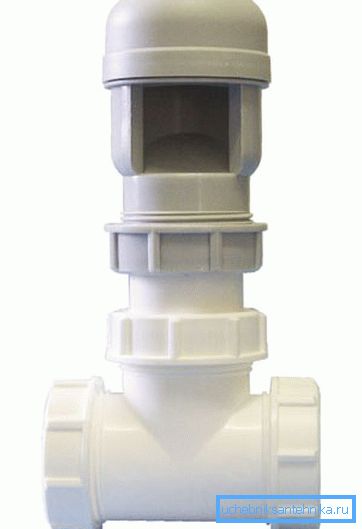

La mayoría de los dispositivos son similares en apariencia, las válvulas difieren solo en la calidad del producto

Características de instalación

Aquellos que primero decidieron hacer el sistema de alcantarillado con sus propias manos, deben cumplir ciertas reglas para instalar aireadores de pequeño diámetro.

La válvula similar está montada:

  • Detrás del dispositivo sanitario extremo instalado no hay más de 100 mm.
  • En la tubería con el diámetro más pequeño, ya que las reglas del sistema de alcantarillado interno no permiten un aumento en el diámetro de las tuberías desde la tubería vertical.
  • En la posición más alta en relación con otros dispositivos conectados a esta tubería.
  • No debe estar a menos de 350 mm del piso cuando hay un drenaje en el sistema, para evitar el drenaje en el aireador y la obstrucción de los canales, lo que afectará negativamente su funcionamiento.
Ejemplo de válvula montada en el tubo ascendente.

Conclusión

Esperamos que la información anterior sea útil para usted, y ahora sabe, no solo para qué se necesita un aireador de aguas residuales, sino también para qué tipo de información existe. Esto evita reparaciones costosas de aguas residuales en los casos en que se producen obstrucciones y aparece olor.

Usted ahorra no solo dinero, sino también tiempo, ya que puede eliminar la causa usted mismo. Aunque recomendamos, en caso de que aún se esté planificando la alcantarilla, prepare e instale aireadores con anticipación. En las fotos y los videos presentados en este artículo, encontrará información adicional sobre este tema.
