Adaptadores para tuberías: cómo organizar la conexión de

01-10-2018
Herramientas

Adaptadores para tuberías de alcantarillado, suministro de agua, calefacción, etc. Son aquellos elementos sin los cuales la imposición de comunicaciones sería imposible en principio. La lista de tareas resueltas con la ayuda de dichos productos es casi ilimitada y, por lo tanto, proporcionaremos a continuación solo la información más importante sobre este tema.

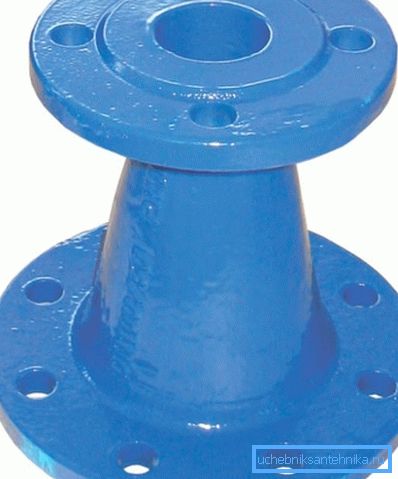

A menudo se necesitan piezas especiales para acoplar las longitudes de la tubería.

Principales variedades

Primero necesitamos entender las sutilezas de la terminología.

Como regla general, cualquier parte que se utiliza para conectar dos o más secciones de la tubería, o para conectar válvulas, se denomina conexión. En este caso, el término "adaptador" generalmente se denomina solo accesorios que le permiten unir tuberías de diferentes diámetros.

De modo que la conclusión puede ser bastante simple: todos los adaptadores pertenecen a un grupo de accesorios, pero no todos los accesorios pueden llamarse un adaptador.

Presta atencion De hecho, tal precisión es característica solo para la literatura profesional. En la práctica, incluso los especialistas se equivocan al usar estos conceptos, por ejemplo, al comprar tuberías y adaptadores en una tienda, es necesario especificar exactamente lo que quiere decir.

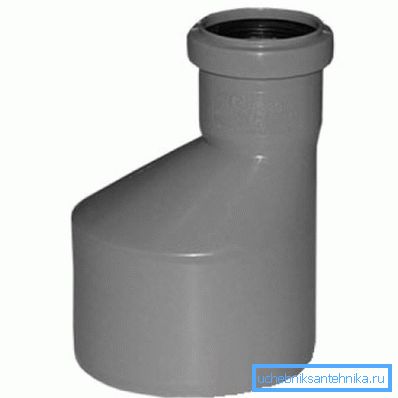

Reducción de alcantarillado

Adaptadores para tuberías de alcantarillado, para sistemas de abastecimiento de agua, etc. Puede tener una configuración diferente. En la tabla a continuación le ofrecemos ejemplos de los tipos de productos más utilizados:

Tipo de adaptador Ámbito de aplicación
Embrague Se utiliza para conectar secciones de tubería sin cambiar de dirección, así como para aumentar la longitud de la tubería. Está diseñado para garantizar la máxima estanqueidad de la articulación.

Los acoplamientos, que se usan para reducir el diámetro, a menudo se llaman reducciones.

Conector en T (tee) Se monta para la descarga desde la línea principal de la sección con un diámetro menor o para bifurcar la tubería en dos manguitos.
La rodilla Se utiliza para hacer giros en diferentes ángulos. En este caso, las rodillas con diferentes diámetros son bastante raras: por lo general, una instalación de este tipo no se practica debido al riesgo de una distribución desigual de la presión.
Cruzar Tiene cuatro salidas, que se pueden ubicar perpendicularmente y en diferentes ángulos. Se utiliza para formar tuberías.

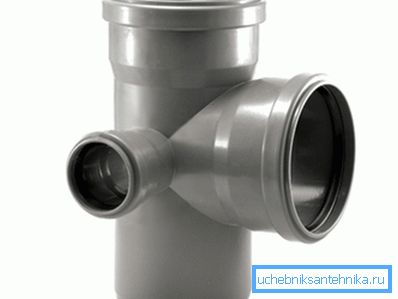

Foto cruzada con grifería de diferentes diámetros.

Naturalmente, esta es sólo la descripción más general. Otros adaptadores para tuberías de plástico y accesorios para comunicaciones de metal se pueden encontrar en el mercado, pero realizarán aproximadamente las mismas funciones.

Características de selección e instalación.

Para metal

Cuando se ensamblan tuberías metálicas para el suministro de agua y el drenaje, los accesorios metálicos son los más utilizados. Por lo general, están fabricados en acero (para sistemas de fundición, en fundición), y para mejorar sus propiedades anticorrosivas están recubiertos con metales no ferrosos (cromado, niquelado). Los adaptadores de aleaciones tecnológicas, que incluyen principalmente el bronce y el bronce, también son populares.

Acoplamiento capilar

Presta atencion Los productos de bronce y latón duran más, pero su precio es más alto que el del acero con varios recubrimientos protectores.

Según la configuración, se distinguen tales productos:

  • Modelos para soldar o soldar.. Las variedades soldadas generalmente se montan de extremo a extremo, pero las que están diseñadas para conectarse con un soldador suelen estar equipadas con enchufes en los extremos destinados a la instalación de segmentos de tubería.
  • Adaptadores con puños elásticos.. Se usa en la instalación de sistemas sin presión, con mayor frecuencia, en la alcantarilla. También de acuerdo con este esquema tecnológico, se fabrican adaptadores para tubos de ventilación de diámetro medio y grande, pero su unión puede reforzarse con una abrazadera adicional.
Modelo combinado con rizo y parte de brida.
  • Construcción de bridas. Se utilizan para equipos de tuberías de gran diámetro, proporcionan una alta fiabilidad incluso con una presión significativa.

Presta atencion En una serie de situaciones, se utilizan modelos combinados, en los que se instala una brida en un extremo y se monta un tubo de derivación para roscar o soldar en el segundo extremo.

  • Conexiones roscadas rectas (en un cono externo o interno). Se utiliza para unir una variedad de tuberías, con juntas de sellado y tuercas de tapa que fijan piezas en el estado conectado.

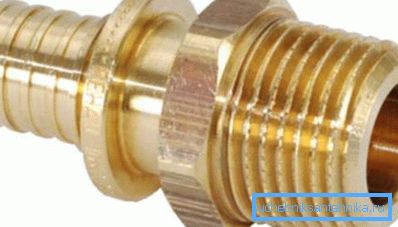

Adaptador roscado de latón para tubos de diferentes diámetros.
  • Accesorios para tubos de cobre para la instalación de manguitos de presión.. Proporcionar una instalación bastante rápida y confiable debido al uso de engarces especiales. La desventaja de tales partes es la imposibilidad de desmontar sin violar la integridad del producto.

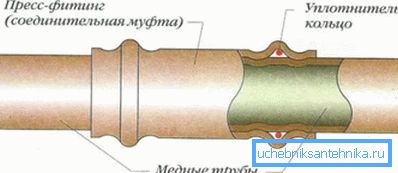

Manga de prensa para comunicaciones de cobre.

Para plastico

Los adaptadores de plástico para tubos de plástico también están disponibles en una gama bastante extensa. Se caracterizan por ser menos confiables que los de metal, pero son mucho más baratos y más fáciles de ensamblar con sus propias manos.

Entre las variedades se pueden identificar:

  • Cloruro de polivinilo y productos de polietileno para la instalación utilizando manguitos de goma. Montado sin sujetadores adicionales, la fijación proporciona un anillo elástico interno. Utilizado en sistemas de alcantarillado sin presión.

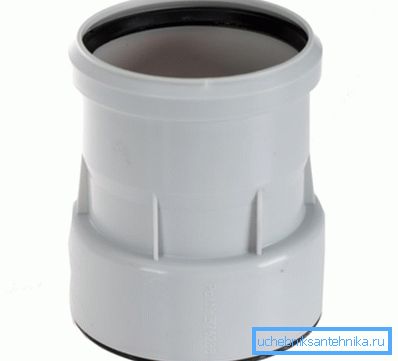

Modelo con puño
  • Herrajes de PVC para el montaje de cola. Más fiable que el anterior, pero también incapaz de soportar altas presiones.
  • Adaptadores roscados de polímero. Se usan relativamente raramente porque no son capaces de garantizar una estanqueidad adecuada bajo carga. Puede aplicarse en tuberías de baja presión, en ventilación, etc.
  • Adaptadores de polipropileno, soldados. Granate tiene un alto nivel de fiabilidad, pero forma una conexión de una sola pieza. Para trabajar con dichos accesorios, se utilizan soldadores especiales con conjuntos de boquillas, cuyo tamaño corresponde al diámetro de la tubería.

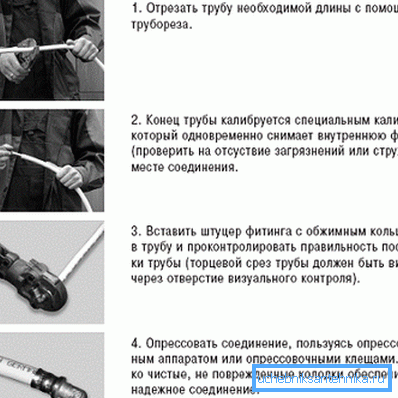

Instrucciones de instalación para accesorios de prensa.
  • Estructuras metálicas y compuestas, que incluyen carcasas de plástico y elementos de fijación de acero (a veces de bronce o latón). Este grupo incluye adaptadores de engarce para tuberías de metal y plástico, así como accesorios combinados, con los que puede organizar la transición "plástico-metal".

Sugerencia Si la pieza no tiene un zócalo, entonces el mejor adaptador, desde un tubo de hierro fundido hasta uno de plástico, es solo un accesorio a presión.

El alcance de estos o esos productos está determinado en gran medida por las características del sistema:

  • Prácticamente se puede utilizar cualquier elemento de transición en el sistema de alcantarillado: la presión dentro de las tuberías es baja, por lo que se puede lograr la estanqueidad casi sin esfuerzo.
  • Será algo más difícil con la plomería. Aquí, los mejores métodos de instalación serán la soldadura de plástico, así como el uso de conexiones roscadas con piezas metálicas.
  • Para un sistema de agua caliente, es deseable tomar materiales compuestos reforzados con fibra de vidrio o metal, ya que se distinguen por un menor nivel de deformación por temperatura.

Conclusión

Los adaptadores para tuberías de PVC, así como los accesorios para productos de otros polímeros y metales pueden tener formas y diseños muy diferentes. Al mismo tiempo, deben garantizar la conexión más confiable y ajustada de tuberías con diferentes diámetros, lo que a menudo se requiere cuando se establecen las comunicaciones.

El video en este artículo lo ayudará a comprender los matices de la selección e instalación de estas partes, de modo que antes de comenzar el trabajo se le dé tiempo para verlo.
