Accesorios para tubos de metal: todo lo que necesita para la

La resistencia a la corrosión, la resistencia a la tensión mecánica, el bajo peso y la facilidad de montaje permiten el uso de tuberías metálicas para la instalación de sistemas de calefacción y tuberías. Antes de proceder directamente a la instalación no es superfluo estar familiarizado con el conjunto mínimo de componentes, sin los cuales no puede hacer.

Poco sobre la tecnología de montaje.

Independientemente de si la instalación de suministro de agua o sistemas de calefacción, el montaje de tuberías metálicas se realiza en la siguiente secuencia:

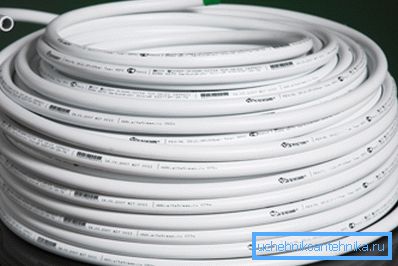

• corte de tubería La tubería se suministra en bobinas, por lo que no puede prescindir de ella. En esta etapa, debe controlar con especial cuidado la calidad del corte, no debe haber rebabas en el extremo;

• Calibración: después de trabajar con tijeras, es necesario restaurar la geometría de la sección, esta operación se puede combinar con el achaflanado.
• de hecho, la conexión se adaptará a cualquiera de los accesorios más comunes, por ejemplo, un estadounidense.

Lo mejor para cortar el tubo de metal.

Cuando surge la pregunta, cómo cortar tubos de plástico, las tijeras especiales pueden considerarse la mejor opción. Sus cuchillas le permiten obtener la calidad de corte perfecta, sin rebabas ni atascos.

Presta atencion Si simplemente presiona las manijas de las tijeras, el material puede aplanarse un poco. Para evitar esto, la tubería debe girarse mientras se corta.

Si no hay tijeras a mano, entonces puede hacerlo con una sierra para metales normal. Sin embargo, en este caso, la calidad del corte será algo peor.

Después de la sierra tendrá que procesar los bordes con un archivo. Un requisito común para ambas opciones es la perpendicularidad del plano de corte del eje longitudinal de la tubería. Incluso un pequeño sesgo puede causar una falla conjunta en el futuro.

Calibracion De Tuberia

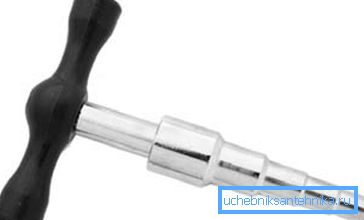

Calibrador: la herramienta más importante para tuberías de metal, que le permite restaurar la forma de la sección. A menudo, cuando se corta la tubería, su extremo está ligeramente deformado, y la operación de calibración permitirá que se vuelva redonda.

Puede seleccionar 2 tipos de calibradores:

• una herramienta que está diseñada solo para restaurar geometría y abocardar;

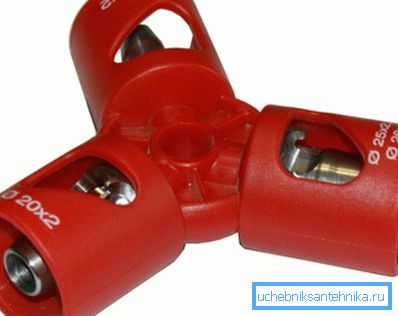

• Calibrador para tubos de metal, que además de estas operaciones le permite retirar inmediatamente el chaflán.

En cuanto a la tecnología de calibración, se realiza en la siguiente secuencia:

• Se selecciona un diámetro de boquilla adecuado y se inserta en la tubería. Si el trasero está deformado, entonces puede ser necesario el esfuerzo;

• después de eso, solo necesita rotar el calibrador, sin quitar el extremo de la tubería, las cuchillas de las cuchillas eliminarán el chaflán en el ángulo correcto.

Instalacion de tuberia

Cuando una persona piensa en cómo trabajar con tuberías de plástico, la mayoría de las preguntas surgen con respecto a la elección de la conexión.

Hay muchas maneras, cada una de ellas tiene sus propias ventajas:

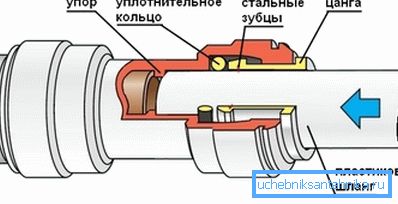

• accesorios de empuje. Al mismo tiempo, el final de la tubería se inserta simplemente hasta el tope, por comodidad, incluso proporcionan una ventana de visualización. La desventaja de este tipo de conexión es un precio bastante alto, y la unión en sí se obtiene en una sola pieza;

• accesorios de prensa. Este método de acoplamiento se utiliza si es necesario para conectar metal-plástico con metal. Además de la conexión en sí, también se necesitarán alicates de prensa. La estanqueidad de la junta se logra por la deformación del metal. Este tipo de articulación también se considera de una sola pieza;

• accesorios de engarce - La variante más común de la conexión de tubería.

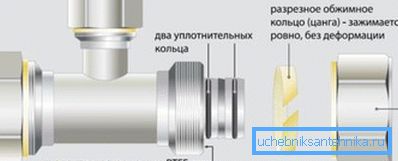

El accesorio de pinza es uno de los tipos más populares de accesorios de engarce, proporciona una alta resistencia y una tensión suficiente de la conexión y, si es necesario, la unión se puede desmontar fácilmente. Además, este accesorio puede ser reutilizado.

El dispositivo de dicha conexión es el siguiente:

• una tuerca de sombrerete y un anillo de compresión se colocan en la tubería (los anillos de compresión también se conocen como pinzas para tuberías de metal y plástico);
• luego se inserta en el accesorio;
• la tuerca está bien apretada, el collarín está ligeramente deformado y fija firmemente el extremo de la tubería.

En comparación con otros métodos, son las conexiones desmontables que son más populares. Al utilizarlos, la cuestión de cómo desmontar los tubos de plástico se resuelve fácilmente.

Presta atencion Al insertar un tubo en la conexión, no es posible aplicarle demasiada fuerza, ya que esto puede dañar los sellos de goma. Para facilitar el proceso se puede lubricar el extremo de la tubería.

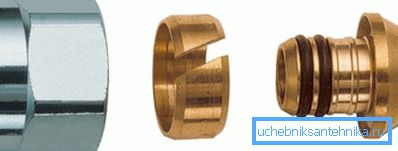

Por otro lado, cabe mencionar la conexión mediante eurocone. El diseño permite clasificarlo como desmontable, las pequeñas diferencias se encuentran solo en el dispositivo de ajuste. Se colocan una tuerca y un collar en la tubería, luego se inserta un eurocono para tubos de metal y plástico, y se aprieta la tuerca.

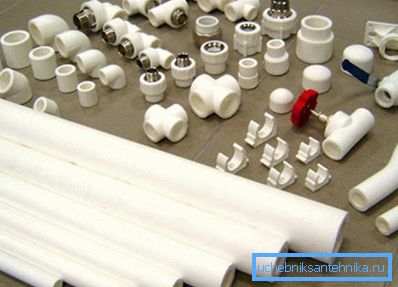

Además, la instalación requerirá accesorios tales como tees, cruces, adaptadores, que permitan conectar diferentes diámetros, colectores (para sistemas de calefacción), accesorios de esquina.

Cómo doblar una tubería de plástico.

Una de las ventajas del metal-plástico es su flexibilidad, por lo que puede hacerlo con un número mínimo de accesorios. Por ejemplo, en lugar de instalar un accesorio de esquina, puede doblar ligeramente la tubería en sí. En la fabricación de un elemento de este tipo como una bobina de tubos de metal y plástico también no se puede hacer sin doblar.

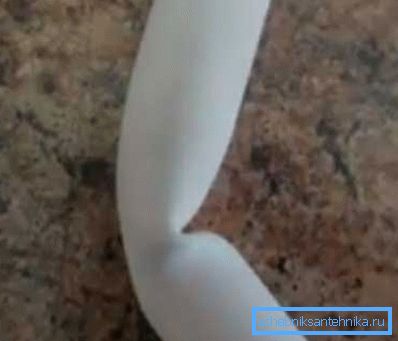

El principal problema con la deformación de la tubería es que simplemente se puede romper. Es decir, sus paredes convergerán en la curva, lo que hará imposible la circulación normal del refrigerante.

Este problema se puede resolver de dos maneras:

• utilizando un doblador de tubo;
• Dobla la tubería con tus propias manos. En este caso, debe rellenar el espacio interior de la tubería, para evitar fracturas.

Con la flexión manual, la tubería puede llenarse con arena o sal. Puede reemplazar el mandril. Después de llenar y sellar el orificio en los extremos, puede doblar la tubería de manera segura.

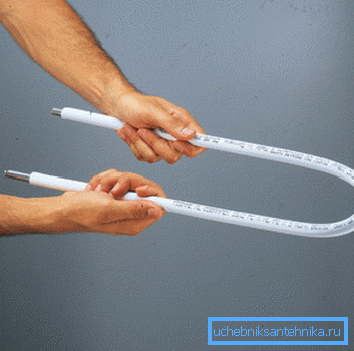

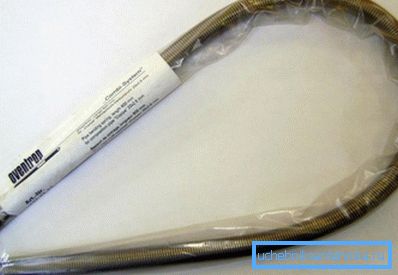

En lugar de materiales a granel, un resorte para tubos de metal será adecuado. Su diámetro debe ser solo un poco más pequeño que el diámetro interno del tubo.

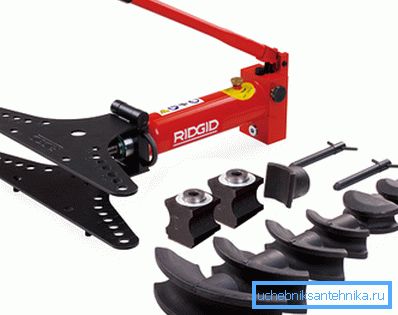

En cuanto a los dobladores, se pueden clasificar por el método de flexión:

• Mandril: un elemento sólido se mueve dentro de la tubería;
• segmento - mientras que la flexión se realiza utilizando un conjunto de zapatas para diferentes diámetros y radios de flexión.

La instrucción para doblar la tubería en este caso es simple: basta con aplicar un esfuerzo a la palanca del doblador de tuberías. El tubo presiona firmemente el zapato y se deforma.

Presta atencion Para cualquier tamaño hay un radio de curvatura mínimo. Puede determinarse mediante la fórmula 5 • D, donde D es el diámetro de la tubería.

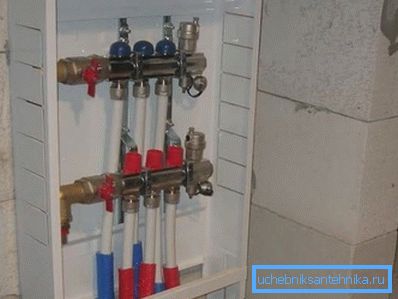

Colectores para tubo de metal

El colector es necesario si la calefacción en el apartamento está organizada por el patrón radial. En este caso, tanto el refrigerante caliente como el refrigerante se suministran al colector, y ya desde él se pasa el cableado a los radiadores del sistema de calefacción (una tubería de suministro y descarga por cada radiador).

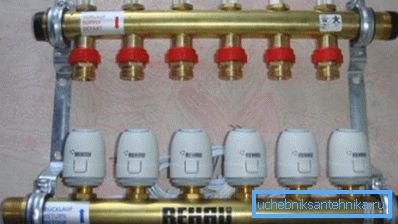

En general, un peine (o un colector para tubos de metal y plástico) es un tubo con salidas soldadas a él. Si el presupuesto lo permite, entonces los colectores pueden equiparse con elementos tales como cabezales térmicos y caudalímetros.

En el caso de máximo equipamiento necesitarás:

• Instale medidores de flujo en el peine de alimentación. Gracias a esto, es posible en cualquier momento cambiar el volumen de refrigerante suministrado a cada radiador por separado;
• Las cabezas térmicas se instalan en el colector con el "retorno". Los sensores monitorean constantemente la temperatura del refrigerante enfriado y pueden aumentar o disminuir el tamaño del paso. Debido a esto, por ejemplo, durante un chasquido frío, el tamaño del paso aumenta y el flujo de refrigerante a través del radiador aumenta en consecuencia.

El precio de un sistema de este tipo puede superar en gran medida los 10.000 rublos, por lo que puede sobrevivir con una opción más modesta. En este caso, los tapones se dejan en el peine para adaptar el colector con controladores de temperatura o medidores de flujo en el futuro.

Resumiendo

Instalación de tubería de metal y plástico - una tarea fácil. Pero para esto necesitará un conjunto de herramientas y accesorios adicionales para garantizar una conexión de tuberías firme y duradera. La información en este artículo proporcionará una impresión general de lo que se necesita para instalar el gasoducto.

El video en este artículo muestra un ejemplo de la conexión de tuberías de plástico.
