Abrazaderas para la sujeción de tuberías de pvc y otros

En el proceso de instalación de sistemas de tuberías de plástico, no solo la calidad del material en sí es muy importante, sino también la correcta selección de los sujetadores, lo que garantiza un funcionamiento eficiente y confiable de la tubería creada. Este artículo considerará varios métodos de sujetadores e instalación de autopistas hechas de tuberías de PVC, para cuya implementación se pueden usar clips y abrazaderas para sujetar tubos de acuerdo con GOST 24137 80.

Tipos de cierres para productos a base de policloruro de vinilo.

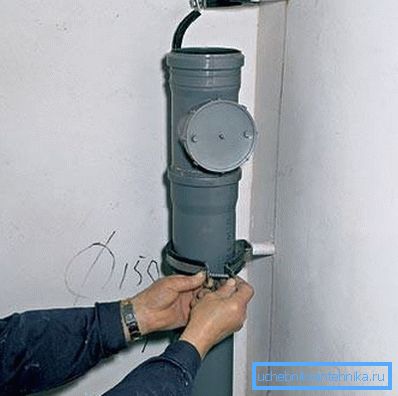

El proceso de fijación de la tubería durante la instalación no requerirá la compra de equipo especializado.

Con el fin de producir una fijación confiable y de alta calidad de los materiales de PVC al colocar la ruta de la tubería, se utilizan soportes para tuberías del siguiente tipo:

• Clips de plastico;
• Abrazadera de montaje.

Paso de montaje

La instalación por sí mismo de elementos de fijación requiere el cumplimiento de algunas reglas para garantizar un funcionamiento eficiente y a largo plazo de la tubería. Con el fin de evitar la aparición de desviaciones de la línea, es necesario mantener estrictamente la distancia recomendada entre los sujetadores. (Ver también el artículo Embragues para tuberías: características).

Las normas y regulaciones técnicas estipulan que las abrazaderas y abrazaderas para los tubos de sujeción deben ubicarse de la siguiente manera:

1. Intervalo de instalación para tuberías de pequeño diámetro (no más de 20 mm):
2. Ambiente frío de funcionamiento del sistema - 80 cm;
3. Carretera de agua caliente (más de 60 grados) - 65 cm;
4. Para instalar una tubería con un diámetro de 40 mm, el paso entre los sujetadores debe ser de 95 cm para el suministro de agua caliente y de 110 para el agua fría;
5. Las carreteras con un gran diámetro de 110 mm o más de diámetro están fijadas por elementos ubicados a una distancia de 185 cm para el transporte de líquido frío y 160 cm para el movimiento de agua caliente.

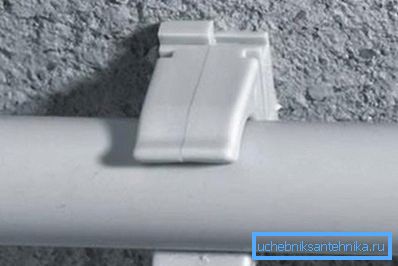

Montaje de clip

Los clips de plomería para tuberías de PVC se fabrican con tecnología de nylon.

Es este tipo de aditivo el que permite al producto transmitir importantes características de rendimiento, tales como:

• Aumento del coeficiente de estabilidad térmica;
• De alta resistencia, resisten los efectos de tipo mecánico;
• Facilidad y simplicidad de instalación;
• Bajo precio

Los productos, como un clip, están disponibles en el mercado en una amplia gama de tamaños, por lo que puede elegir el más adecuado para la fijación de tuberías de diferentes diámetros. Para producir una fijación confiable de este tipo de elementos se seleccionan, de modo que el diámetro interior coincida exactamente con el diámetro exterior del tubo.

Los soportes para la red en forma de clip les proporcionan un movimiento axial durante el proceso de expansión cuando la temperatura aumenta. Es por esta razón que se utilizan con mayor frecuencia al crear un sistema para el transporte de agua caliente o para sistemas de calefacción.

Consejo Si necesita colocar varias ramas de la tubería cerca una de la otra para fijarla a la pared, por ejemplo, puede usar clips dobles.

Utilizando abrazaderas de manguera

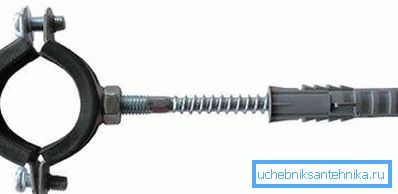

Si el sistema de comunicación se crea a partir de materiales de grandes diámetros para transportar masas con un peso importante, entonces es más conveniente usar no clips de plástico, sino abrazaderas. Estructuralmente, un producto de este tipo es una atadura convencional de tipo tornillo, en cuyo interior se encuentra una junta de goma cuidadosamente colocada.

Este tipo de elemento permitirá compensar la vibración del sistema en el proceso de transporte de grandes volúmenes de medio. Es porque en el proceso de serias y significativas fluctuaciones en la red, le permiten mantener de manera segura la posición de cada una de sus secciones.

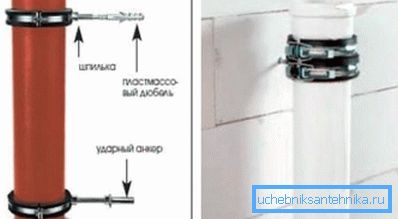

Las abrazaderas para la sujeción de tuberías de PVC se completan con tacos y pernos especializados. En el mercado encontrarás abrazaderas de tubo de plástico y acero.

A pesar del hecho de que la fijación con la ayuda de dichos elementos se considera bastante rígida, al realizar los esfuerzos para corregir el sistema, puede obtener los siguientes resultados:

• Fijación rígida de la tubería, solo alcanzable con el máximo apriete de todos los pernos. Esta propiedad le permite usar sujetadores para sujetar una parte del sistema para minimizar el desplazamiento;
• Soporte flotante para productos de PVC. Si los sujetadores no se aprietan lo suficiente, habrá un pequeño espacio que permitirá que la tubería se mueva libremente. Este tipo de instalación puede ser necesaria en caso de fluctuaciones de temperatura en el entorno de trabajo.

Los principales tipos de pinzas.

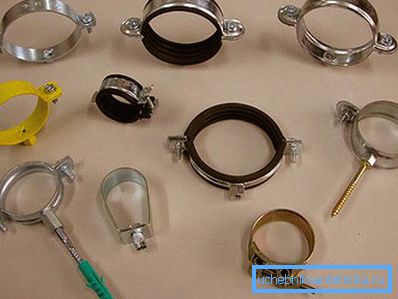

Hay abrazaderas de la siguiente forma:

1. Bridas de cable. Tales productos bastante simples también se llaman pinzas. Los fabricantes los suministran con sujetadores ubicados en el interior. Se utilizan para sujetar y fijar cables a diferentes superficies, tanto verticales como horizontales. Tales soleras están hechas de poliamida, que es un polímero duradero;
2. Abrazaderas de tubo. El peso de la abrazadera para sujetar tuberías es el más grande, porque Hacerlos de acero. Se componen de dos partes que se atornillan entre sí. La confiabilidad y la estanqueidad del montaje proporcionan una junta de goma en el interior del producto, pero hay opciones sin él;
3. Sujetadores de construcción Para la fijación de los tubos se utilizan para crear andamios. Tienen una fuerza envidiable y permiten no solo conectar los detalles del bosque, sino también unirlos a las superficies de los rodamientos;
4. Cinturón o gusano Se utiliza para conectar tuberías y mangueras, así como para la fijación a paredes y techos.

Presta atencion Las abrazaderas de tornillo sin fin, además de la función de fijación, permiten mantener la estanqueidad de las mangueras.

Además de la clasificación por tipo, dichos sujetadores se clasifican según el material del que están hechos:

1. Metalico
2. Plastico

El orden de las sujeciones con pinzas.

Utilizando productos como una abrazadera para sujetar tuberías 110 o de un tamaño diferente durante el proceso de instalación, es posible realizar todo el trabajo en la colocación de tuberías con bastante rapidez.

Para hacer esto, se debe ejecutar la siguiente instrucción paso a paso:

1. Para empezar, hay que marcar todo el camino.

Consejo En esta etapa, no debe olvidar que el sistema de alcantarillado se coloca en ángulo. Si está ocupado instalando el sistema de suministro de agua en habitaciones sin calefacción, también debe instalarlo en una pendiente para evitar el estancamiento y la acumulación de agua.

1. En el lugar de instalación de la ruta, es necesario marcar las ubicaciones de los sujetadores, teniendo en cuenta las distancias permitidas entre ellos;
2. Perforación de agujeros en los lugares de instalación de la espiga;
3. Con la ayuda de un martillo y un destornillador, debe montar las abrazaderas en los lugares que se marcaron y perforaron previamente;
4. En la etapa final, insertamos los tubos en las abrazaderas y ajustamos la sujeción al nivel requerido.

En conclusión

Al utilizar productos como clips y abrazaderas, podrá instalar la tubería de manera independiente y lo suficientemente rápida sin utilizar una herramienta especializada y sin habilidades especiales.

Bueno, las tuberías, fijadas de esta manera, realizarán todas las funciones asignadas durante mucho tiempo sin ningún problema. El video en este artículo le dará aún más información sobre cómo producir sujetadores de PVC.
