Abrazaderas de tubo de metal - tipos y usos

20-09-2018
Herramientas

Aunque las pinzas metálicas no están directamente involucradas en el transporte de líquido o gas a través de la tubería, sin embargo, desempeñan un papel importante en la instalación del sistema. La mayoría de las veces se utilizan para reparar tuberías, sin embargo, algunos de sus tipos permiten la reparación de emergencia de la tubería, en caso de su despresurización.

A continuación, analizamos estos productos más detenidamente, considerando sus tipos y características de la aplicación.

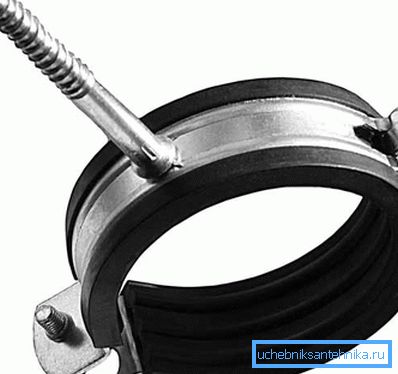

Abrazadera de tubo

Información general

Como regla general, las abrazaderas son aros que constan de dos partes, unidas entre sí con tornillos de acoplamiento. Las abrazaderas metálicas de acero para sujetar tuberías también son elementos para su fijación en diferentes planos.

Puede ser:

  • Taco de plástico con un espárrago autorroscante;
  • Tuercas de conexión.

Gracias a los sujetadores, las abrazaderas se pueden sujetar a una pared, techo o piso. En cuanto a las abrazaderas de reparación, son más amplias, por regla general, y no tienen sujetadores, pero por lo demás no difieren mucho de los anteriores.

Independientemente del tipo de productos, sus ventajas son el bajo precio y la facilidad de instalación. Normalmente, la instalación tarda unos minutos.

Pinza de reparación

Presta atencion Como regla general, los soportes se instalan en las uniones de la tubería, lo que permite garantizar la estanqueidad y la durabilidad de la conexión.

Las principales características de las piezas son:

  • Diámetro interior de la pieza;
  • Espesor
  • Ancho
  • Rango de apriete.

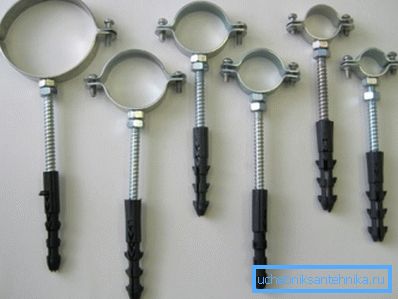

En la foto - titulares de diferentes tamaños.

Además, los productos varían en:

  • Construcciones;
  • Propósito

A continuación, eche un vistazo más de cerca a las características de sujeción y reparación de abrazaderas metálicas.

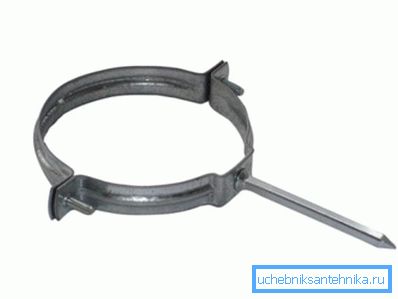

Soporte deslizante

Abrazaderas de tubo

Características especiales

En primer lugar, hay que decir que la tarea de reparar tuberías a menudo no es interferir en la construcción del movimiento a lo largo del eje. Esto es especialmente importante para las tuberías de calefacción y agua caliente, donde la expansión térmica puede ser bastante importante.

Al mismo tiempo, la fijación confiable es de particular importancia para las tuberías de zócalo, donde las uniones de las tuberías se realizan utilizando sellos de goma. Incluso una ligera desviación del eje puede provocar la deformación de la encía y, como consecuencia, la despresurización de la tubería. Un ejemplo de tales sistemas son las aguas residuales plásticas de flujo libre.

Por lo tanto, hay dos tipos de montaje:

Muebles Este accesorio no permite que la tubería se desvíe del eje, pero no interfiere con la expansión y el encogimiento de la temperatura.
Arreglado En este caso, la tubería fija no puede moverse desde el punto de soporte. Dicha sujeción se utiliza generalmente en lugares de ramas y curvas del sistema.

Dependiendo del tipo de conexión, es decir, Movible o fijo, el diseño del producto puede ser ligeramente diferente. Por ejemplo, un cierre deslizante tiene un redondeo en el interior y se puede usar sin un forro.

Sin embargo, en cualquier caso, la abrazadera de metal para sujetar tuberías se caracteriza por su alta confiabilidad y durabilidad. Además, es adecuado para la instalación de varios tipos de tuberías y cualquier tipo de tubería.

Instalacion de tuberia

Asamblea

El proceso de montar los soportes con sus propias manos no es un gran problema. Lo más importante es determinar correctamente su ubicación, teniendo en cuenta el hecho de que están colocados verticalmente a una distancia de 2-3 metros entre sí, y horizontalmente a una distancia de 1.5 a 2 metros.

Al colocar los soportes, debe utilizar un sello de goma. Pavda, como se mencionó anteriormente, al instalar sellos deslizantes de hardware no se puede utilizar.

Sugerencia Si dos tubos pasan uno al lado del otro, puede usar una abrazadera doble para fijar los tubos de metal para que se fijen entre sí.

El procedimiento de montaje es el siguiente:

  • En primer lugar, en la pared u otro plano, cerca del cual pasará la tubería, se describen los puntos de ubicación de los sujetadores. Es aconsejable realizar este procedimiento antes de instalar la tubería.
  • Luego, la espiga se instala de acuerdo con el esquema estándar, y la abrazadera se sujeta a ella con un tornillo.
  • Después de eso, el tubo se inserta en la abrazadera y se aprieta el sujetador.

Presta atencion Las abrazaderas metálicas deslizantes para tuberías no deben estar demasiado apretadas, de modo que no interfieran con la expansión de la temperatura de las tuberías.

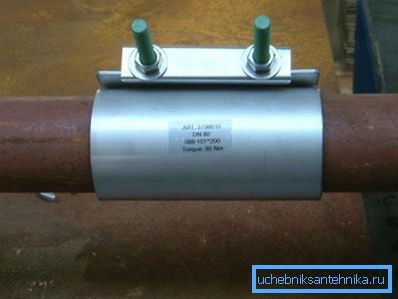

El vendaje impuesto sobre una tubería.

Abrazaderas de tubo

Características de diseño

Al sellar fugas, este producto se utiliza como vendaje.

Por lo tanto, su diseño consta de dos elementos:

  • Material engarzado de acero;
  • El sello interno se llama un manguito.

La mayoría de las veces, el caucho corrugado se utiliza como un sello que sella el área dañada de la tubería. Además del sellado, este material realiza otra función: evita que la tubería se deforme en caso de un apriete fuerte de los tornillos de fijación.

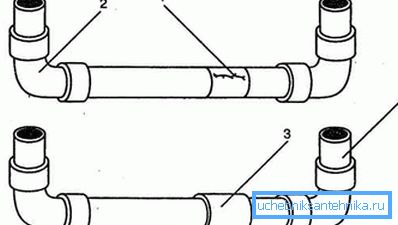

Esquema de reparación de la sección dañada de la tubería.

Algoritmo de instalación de vendaje

Las instrucciones para eliminar las fugas utilizando una abrazadera de manguera son las siguientes:

  • A la primera señal de despresurización del sistema, debe identificar rápidamente la sección dañada de la tubería.
  • Además, de acuerdo con el tamaño del daño, se elige la abrazadera, que debería cubrirla completamente.
  • Después de eso, las orejas del producto se doblan hacia abajo para que puedan sostener el tubo a su alrededor.
  • Una vez que el vendaje esté ubicado frente al área dañada, es necesario apretar los pernos hasta que el sello de goma quede presionado contra el tubo lo más apretado posible.
  • Si los pernos son demasiado largos, deben cortarse con una amoladora.

Esto completó la reparación de la tubería. Realizar todas las acciones anteriores no llevará más de cinco minutos. Como resultado, tal vendaje podrá garantizar la estanqueidad del área dañada durante varios años.

Sin embargo, no olvide que esta operación se refiere a emergencias y temporales. Por lo tanto, el área defectuosa todavía es deseable tan pronto como sea posible para reemplazar la nueva tubería o colada.

Conclusión

Las abrazaderas metálicas son el tipo más conveniente de sujetadores para tuberías domésticas. Además, su instalación adecuada aumentará la vida útil del sistema y garantizará su funcionamiento normal. Y en caso de situaciones de emergencia, la abrazadera le permite eliminar rápidamente la fuga (consulte también el artículo Horno para un caldero de una tubería con sus propias manos: métodos de fabricación simples y muy asequibles).

Desde el video en este artículo, puede obtener más información sobre este tema.
