Abrazadera de ventilación - tipos y propósito
El collarín de ventilación es un elemento importante de sujeción de los conductos de aire y otros elementos de los sistemas de ventilación. Además, puede realizar una variedad de funciones, respectivamente, puede ser de diferentes diseños. En este artículo, consideramos los tipos más comunes de dichos sujetadores que se utilizan al ensamblar sistemas de intercambio de aire, y su propósito.
Información general
A menudo, los maestros del hogar en la instalación de ventilación no prestan atención a la elección de los sujetadores, pero la calidad de la instalación, respectivamente, la efectividad y la durabilidad de todo el sistema depende de estas piezas. Además, para que las pinzas para las tuberías de ventilación resuelvan las tareas que se les asignan, es necesario elegirlas correctamente, ya que, como se mencionó anteriormente, pueden tener un diseño diferente.
Cabe señalar que estos sujetadores están muy extendidos debido a varias de sus ventajas, tales como:
- Mecanismo de bloqueo simple que permite un fácil montaje de la ventilación.
- Se excluye el riesgo de divulgación no planificada.
- Gracias a la compacidad, es conveniente llevar a cabo la instalación en un espacio limitado.
La abrazadera de ventilación estándar con una banda de goma se puede utilizar para fijar estructuras verticales y horizontales. Por lo tanto, podemos decir que tales sujetadores también son bastante versátiles.
Tipos de sujetadores
Cuando instale ventilación con más frecuencia, use los siguientes tipos de abrazaderas:

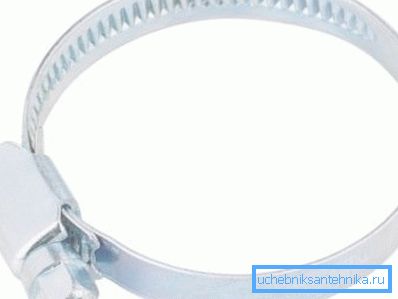

| Estándar | El producto puede ser tanto con un anillo de goma de sellado, y sin él, como norma, el cuerpo está hecho de acero galvanizado. El tamaño se selecciona de acuerdo con el diámetro del conducto. |
| Nylon | Utilizado para la fijación de boquillas corrugadas flexibles. Los productos pueden ser de diferentes longitudes y anchos. La longitud se elige de acuerdo con el diámetro de los tubos y está en el rango de 80 - 1220 mm. |
| Cinta | El detalle se realiza en forma de una cinta de acero inoxidable con un ancho de 9 a 12 mm. Para arreglarlo se utilizan clips especiales de acero inoxidable. Utilizado para la fijación de boquillas flexibles. |

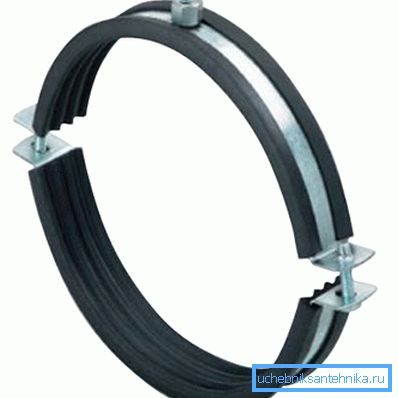

| Con junta de goma y tuerca. | El diseño se compone de dos partes en forma de semicírculos, que tienen terminales para conectarse entre sí. En la parte superior del producto hay una tuerca soldada con la que puede colgar los tubos. Por lo tanto, se puede utilizar para fijar los conductos de aire a las paredes, el techo o el piso. |
| Con kombigaykoy | El diseño es similar al anterior, el único que, en lugar de una simple tuerca, tiene un conector soldado soldado. |

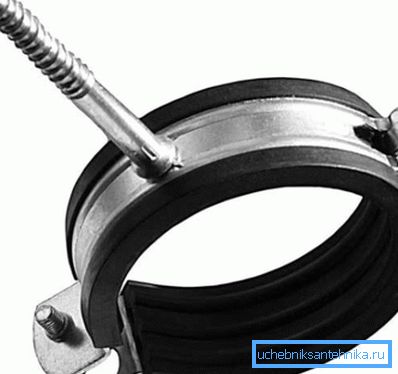

| Con tornillo autorroscante y perfil de goma. | El tornillo autorroscante le permite fijar la estructura a la pared o, por ejemplo, al techo. Tales sujetadores se usan a menudo cuando se instalan chimeneas y tuberías de ventilación. |

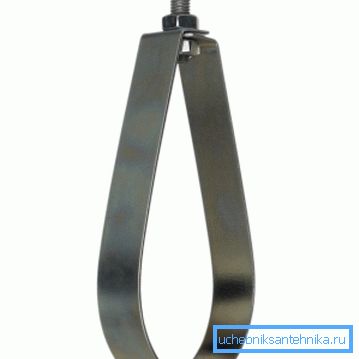

| Spinkler | El producto se utiliza para la suspensión libre de conductos de aire. Con la ayuda de una varilla roscada, puede cambiar la altura del soporte. |
Presta atencion Los sujetadores con sellos de goma pueden reducir el ruido en 15 decibelios, así como reducir la vibración del sistema.
Abrazadera de montaje
Selección de montaje
Antes de instalar el sistema usted mismo, debe elegir la abrazadera correcta.
Para hacer esto, necesitas enfocarte en los siguientes parámetros:
- Espesor de la tira de acero;
- Ancho de sujetadores;
- Gama de apriete permisible;
- Diámetro interior;
- Capacidad de carga
Por supuesto, las características estructurales también son importantes, por ejemplo, si solo necesita hacer una conexión de alta calidad de dos tuberías, entonces para estos propósitos es mejor usar un soporte estándar con una junta de goma. Si necesita fijar el conducto en la pared, debe usar un diseño con un tornillo.
Presta atencion Al elegir los sujetadores, debe prestar atención a su recubrimiento anticorrosión, ya que esto afecta la durabilidad del producto. Además, no es necesario comprar piezas, cuyo precio es el más bajo.
Instalacion
Como se mencionó anteriormente, la instalación de sujetadores en la tubería es extremadamente simple.
La instrucción es la siguiente:
- Si el diseño del sujetador es tal que no está completamente sin doblar, primero se debe colocar en uno de los tubos que se conectarán.
- Entonces dos tuberías u otras partes están interconectadas.
- A continuación, el anillo debe colocarse en la unión de las dos partes.
- Después de eso, debe apretar el sujetador con una llave o un destornillador, asegurando así una conexión confiable de las piezas.

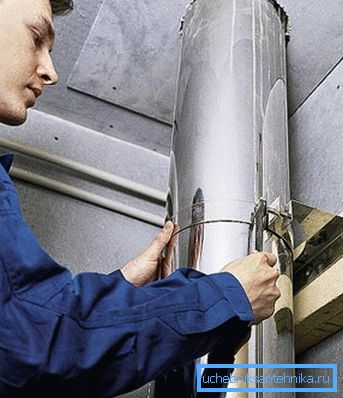

Si se instala una abrazadera para ventilación con un tornillo autorroscante, en primer lugar es necesario fijarla en la pared o el techo, y luego fijar la tubería en ella.
Presta atencion Al ensamblar conductos, debe tener en cuenta la carga de los sujetadores y calcular la distancia entre ellos. La distancia máxima no debe superar los cuatro metros. En este caso, la abrazadera debe enroscar fuertemente el conducto para evitar su vibración.
Aquí, quizás, todos los puntos importantes que necesita saber sobre los accesorios para los sistemas de ventilación.
Conclusión
A primera vista, puede parecer que el valor de la abrazadera en el sistema de intercambio de aire no es grande. Sin embargo, la confiabilidad de la instalación depende de los sujetadores, por lo tanto, la elección de estos productos no debe recibir menos atención que otros elementos del sistema. Es especialmente importante que la construcción elegida corresponda a las tareas asignadas.
En el video de este artículo, puede obtener información adicional sobre este tema.
