Instalacion de tuberias metalicas.

Los sistemas de ingeniería de colocación en la casa a menudo son realizados por los mismos propietarios. Para la instalación, se elige un material que se conecta fácilmente a una tubería común. Tubos de metal: una opción común para crear un sistema de plomería en una casa o apartamento privado. Gracias a las características de diseño, son flexibles y duraderas, al tiempo que conservan una forma determinada. En este artículo explicaremos cómo instalar tuberías de metal y plástico con sus propias manos.

Características y propiedades.

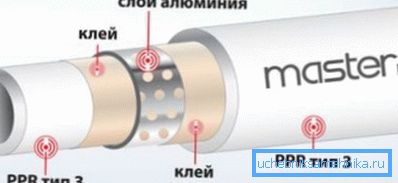

Las tuberías de metal y plástico se distinguen por una combinación exitosa de dos materiales en un diseño, su capa exterior está hecha de polietileno protector duradero, la parte interior es polietileno de grado alimenticio, que garantiza la seguridad del agua potable, y entre las juntas adhesivas se retiene una capa de aluminio. El componente metálico es necesario para compensar la expansión del plástico durante el calentamiento y para dar resistencia a las tuberías. El diseño determina las propiedades y el alcance del uso de los productos. Fontanería de tuberías metálicas: la versión más popular de su uso, además, el material es adecuado para calefacción y suelo radiante, se instala en la cocina y en el baño. Entre las ventajas del producto:

1. Alta resistencia a la corrosión y al ataque químico.
2. Sencillez de instalación y posibilidad de reparación al conectar con un accesorio roscado.
3. No hay depósitos dentro de las tuberías.
4. La capacidad de mantener una forma dada.
5. Costo asequible.
6. Larga vida útil.

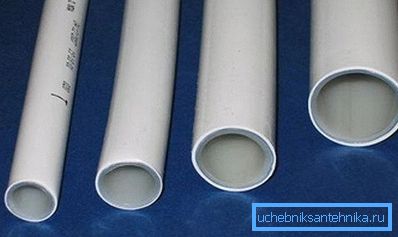

El diámetro de los productos es de 16–53 mm, pero los tubos más demandados son O 16 y 20 mm, y los accesorios necesitan que el tamaño sea más barato que otros tamaños. Las tuberías están disponibles en rollos de longitud considerable, por lo que puede cortar cualquier longitud. La temperatura de trabajo de las tuberías varía de 0 a +95 ° C. Al marcar los productos, se indican el fabricante, la presión nominal y la temperatura, el diámetro y el tipo de material. Esta información es suficiente para elegir si no está en la tubería, significa que no debe comprar dicho producto.

La creación de un diagrama de cableado de tubería le permite calcular su metraje y la cantidad de accesorios. Determina el lugar de los tubos de fijación a las paredes o el corte de puertas para el cableado oculto de la tubería. Puede marcar la tubería directamente en las paredes, lo que facilitará el trabajo.

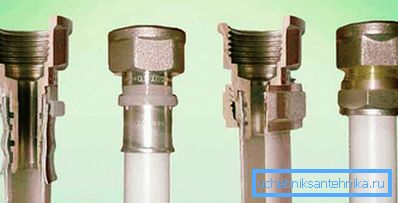

Metodos de conexion

La instalación es posible de dos maneras:

• racor de compresión roscado;
• prensa de conexión (conexión permanente).

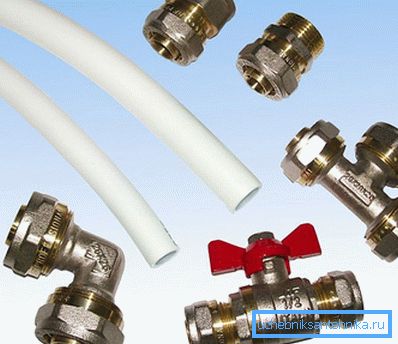

La conexión con un accesorio roscado no requiere herramientas especiales, se puede desmontar y rehacer. Entre las desventajas se encuentran el alto precio de las piezas de compresión y la necesidad de verificar y apretar la conexión. Dicho sistema no puede ser amurallado en la pared, y las partes del cuerpo están sujetas a corrosión y desgaste.

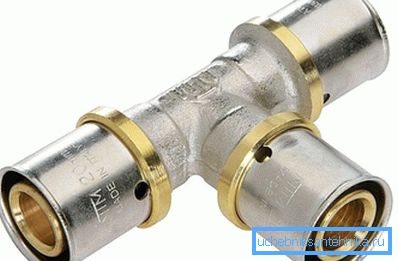

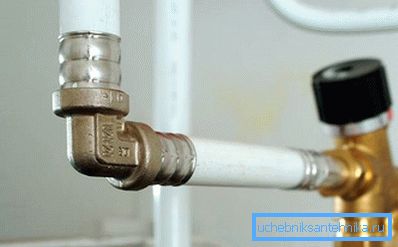

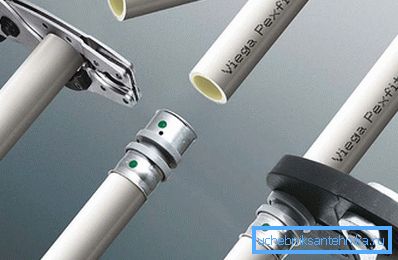

El accesorio de prensa conecta las tuberías de manera confiable y duradera, la mayoría de las veces se utiliza para la instalación de cableado oculto de calefacción de pisos. El compuesto no tiene defectos, pero requiere una prensa especial y algo de experiencia con este equipo.

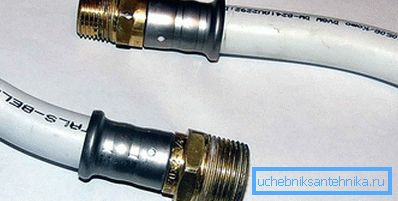

Conexión de la conexión de prensa no es plegable.

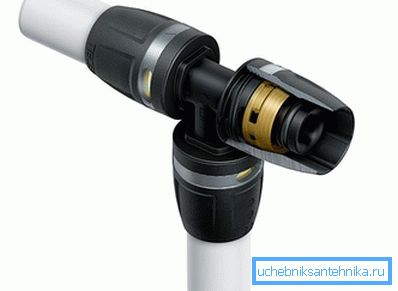

Además de los métodos considerados, hay una conexión alternativa: ajuste a presión. Esta es una conexión de autobloqueo que no requiere el uso de equipos. En el interior de la caja de un accesorio moderno, se instalan un acoplamiento y un anillo de resorte, así como anillos de sellado para evitar fugas. Durante el montaje, es necesario insertar el tubo en el ajuste a presión todo el camino. Para controlar la fijación del borde de la tubería, hay una ventana de visualización en el acoplamiento del accesorio. El cuerpo del producto es a prueba de golpes, está hecho de polímero resistente.

El compuesto se utiliza para agua fría y caliente y sirve 50 años. El material es ecológico y seguro para el agua potable.

Herramientas para el trabajo

• Presione las pinzas para la conexión de una pieza.
• Tijeras afiladas para cortar tubos de metal.
• Calibrador
• Llaves
• Lijado de papel y lima.
• Cinta métrica y lápiz.
• Muelle para doblar tubos.

Tecnologia de montaje

La instalación de tuberías de plástico se realiza de la siguiente manera:

1. Se mide la longitud requerida de la tubería, teniendo en cuenta la incidencia en el ajuste y el corte a lo largo de la línea deseada. El proceso de corte es difícil debido a la suavidad de la tubería y su tendencia a deformarse. Si se establece el borde, se alinea con un calibrador. Los bordes afilados de la tubería y las rebabas se limpian con un archivo redondo. Si esto no se hace, dañarán la junta de goma de la conexión y la unión de la junta se romperá. El corte de la tubería se realiza con unas tijeras especiales. Cuando se utilizan otras herramientas, el corte es irregular y la capa protectora de la tubería se puede dañar. En tal lugar puede gotear agua.
2. Las juntas tóricas están ubicadas en el accesorio de conexión y dentro de la junta de goma; antes de conectarlas, asegúrese de que sean adecuadas. Después de la inspección, una tuerca y anillo de compresión, que son rectos o cónicos, se colocan en el borde de la tubería. La última opción se pone en el lado delgado a la tuerca.

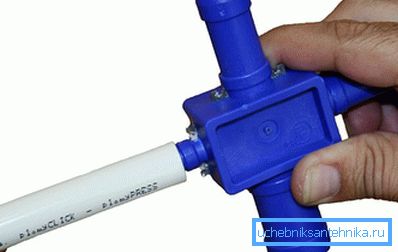

3. Un calibrador se inserta en el borde de la tubería y se gira en diferentes direcciones. Esto es necesario para aumentar el diámetro interno, este proceso se denomina quema. Para una conexión apretada, el tamaño de la boquilla excede la sección transversal de la tubería.

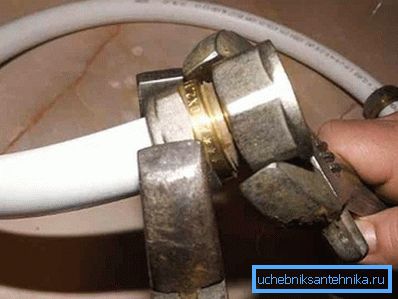

4. Una vez humedecido el accesorio, se tira de un tubo, se empuja la tuerca con el anillo de sellado y se aprieta con una llave. Es conveniente usar dos herramientas: una para sujetar el accesorio y la segunda para apretar la tuerca. Se aprieta hasta la aparición de una grieta característica. Si continúa girando, el metal estallará.

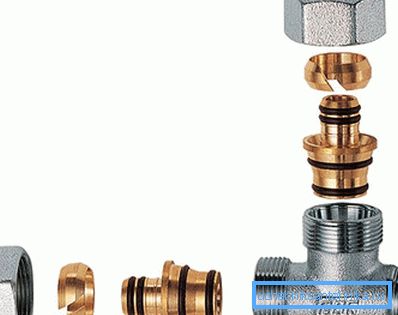

5. Para la transición de una tubería de metal a plástico, se utiliza el accesorio de pinza. También le permite conectar tuberías de diferentes diámetros. La instalación de tuberías de alcantarillado se realiza mediante accesorios de compresión.

Cómo doblar la tubería correctamente.

A diferencia de las tuberías de plástico, las comunicaciones de metal y plástico se pueden doblar en el ángulo correcto, lo que ahorra la cantidad de accesorios costosos y la ausencia de juntas elimina las fugas. Para doblar el tubo de varias maneras:

• Manualmente, sin el uso de herramientas, este método es adecuado para doblar en un ángulo pequeño de hasta 20 °.
• Después de que la curva se calienta por el secador del edificio, la curva se realiza con un simple movimiento. Este método requiere cuidado, no se puede sobrecalentar el plástico.
• Con la ayuda de un resorte especial que se inserta en la tubería, le permite doblar el producto de manera fácil y precisa. Para cada sección, se selecciona un resorte adecuado.
• El doblador de tubería especial, esta herramienta ayudará a los maestros que no tienen experiencia. El algoritmo de uso es simple: se ajusta el ángulo deseado y se inserta una tubería de metal y plástico en el dispositivo, mientras se mezclan los mangos, se realiza la flexión.

La curvatura de la tubería de O16 mm (producida manualmente) debe ser tal que la distancia resultante entre las tuberías no sea inferior a 80 mm.

Tubería de fijación a la pared.

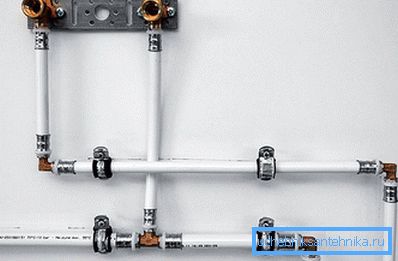

Para sujetar tuberías de metal y plástico use clips especiales, en los que el producto se inserta simplemente. Están hechos para diferentes secciones de tuberías. Antes de que se realice la instalación del marcado de clips, la tubería quedará plana. La fijación a la pared se realiza con tornillos o tacos, su paso es de 1 metro, evitando así que las tuberías se hundan. En el lugar donde se gira la tubería, se fija en ambos lados.

Habiendo considerado todos los métodos de instalación, puede elegir por sí mismo el más asequible y aceptable.

El video

Este video lo familiarizará con las reglas básicas para trabajar con tuberías de plástico:

A partir de este video, aprenderá cómo doblar una tubería de metal y plástico sin una herramienta especial. También en el video contiene información sobre cómo trabajar con el conductor para tuberías MP:
