Instalación de contadores de aguas residuales.

La provisión de edificios residenciales con comunicaciones de ingeniería es un aspecto importante para aumentar la comodidad de la vida. Vivir en una casa individual se distingue por un alto consumo de agua para necesidades económicas sin utilización posterior: regar el jardín, el jardín, el consumo de agua por personas y animales, etc. Para no pagar por los servicios de aguas residuales por el agua consumida, se requiere la instalación de medidores de aguas residuales. El medidor mostrará que, en realidad, entra menos agua al sistema de alcantarillado que a la casa.

El medidor de flujo de aguas residuales es un dispositivo de alta tecnología que tiene componentes electrónicos en su diseño y garantiza la precisión y confiabilidad de las mediciones. El diseño de la base del instrumento y los conjuntos de instrumentos permite trabajar en entornos químicamente agresivos, sin pérdida de fiabilidad y precisión de las mediciones.

¿Cómo funcionan?

Los medidores de alcantarillado se dividen en los siguientes tipos, según el principio de operación en que se basa su trabajo:

• ultrasonido
• electromagnetico
• palanca-péndulo.

Según el método de medición, los dispositivos de medición de aguas residuales se dividen en dos tipos:

• Contabilización del nivel de flujo en la tubería. La cantidad de aguas residuales se determina según el tamaño del canal.
• Contabilización del caudal junto con el nivel de flujo del efluente en la tubería. La cantidad de efluente se determina de acuerdo con el principio de "velocidad de área".

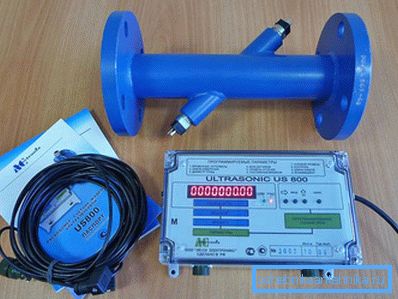

Contadores de ultrasonido

Dispositivos de alta precisión diseñados para medir la cantidad de aguas residuales líquidas. Las mediciones se realizan utilizando sensores que utilizan el método de velocidad cuadrada, que se instalan fácilmente en el colector. Se utiliza en canales abiertos, sistemas de flujo automático, tuberías sin presión, en el campo industrial para contabilidad comercial. Al ensamblar dispositivos con sensores hidrostáticos, además de monitorear los volúmenes de descarga, se controla el llenado de la red de alcantarillado.

La instalación se lleva a cabo en la tubería o canales sin realizar trabajos de construcción adicionales.

El funcionamiento de los sensores ultrasónicos se basa en la medición de la diferencia en el tiempo de paso de las oscilaciones ultrasónicas en la dirección del flujo del fluido y en su contra. Los sensores (transductores piezoeléctricos) están montados en la sección de medición, que inicia la excitación de estos pulsos.

El sensor ultrasónico está instalado en un ángulo relativo a la sección de flujo. La velocidad puede ser medida por uno o dos haces de vibraciones ultrasónicas. Los sensores funcionan alternativamente, primero como emisor, luego como receptor. El movimiento de fluidos provoca un cambio en el tiempo de propagación completa de las señales a lo largo de la corriente y en contra. Sobre la base de las señales recibidas, se determina la velocidad y el volumen del efluente en la tubería.

Las ventajas de los dispositivos de este tipo radican en su versatilidad, la posibilidad de instalación en tuberías de cualquier geometría con un diámetro de hasta 9 m. Las mediciones se realizan en cualquier dirección de flujo. No se requiere la construcción de pozos adicionales o cámaras de medición para la instalación del dispositivo.

Las desventajas de los dispositivos incluyen la necesidad de una limpieza constante de los sensores. La heterogeneidad de los efluentes, la presencia de burbujas, las suspensiones reducen la fiabilidad de los indicadores. El error de medición alcanza el 5%.

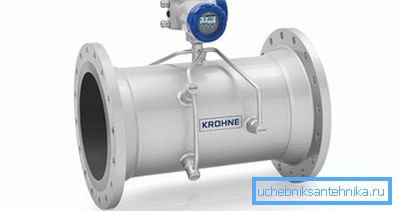

Principio electromagnetico

Estos son instrumentos simples pero confiables para medir el volumen de aguas residuales, incluso sin tratar. Aplicar en sistemas de alcantarillado por presión y por gravedad, siempre que la presión en el alcantarillado a presión no supere los 40 bar.

El principio de funcionamiento de los medidores de flujo se basa en la medición de la fuerza electromotriz (EMF), que se produce en las aguas residuales cuando pasa a través de un campo magnético artificial. La tasa de flujo es directamente proporcional a la fem resultante, que se convierte en una señal que se envía al controlador del dispositivo de pantalla. La medición de los volúmenes de desechos solo es posible si conducen una corriente eléctrica, ya que la acción de los dispositivos se basa en la ley de Faraday (inducción magnética). El fluido que pasa a través del campo magnético actúa como un núcleo en movimiento. Inicia una corriente eléctrica, dependiendo de la velocidad de movimiento del efluente.

La ventaja de los dispositivos electromagnéticos radica en su versatilidad, ya que le permiten medir cualquier tipo de desperdicio líquido que conduce la corriente eléctrica, incluidos los desagües no tratados. Los dispositivos muestran constantemente datos de alta precisión, sujetos a la disponibilidad de un sistema de electrodos autolimpiables.

Sugerencia Las desventajas incluyen un funcionamiento inestable en presencia de fuertes interferencias electromagnéticas. El costo de los medidores de flujo depende del diámetro de la tubería o el canal, ya que el rendimiento del convertidor primario siempre debe ser de paso total.

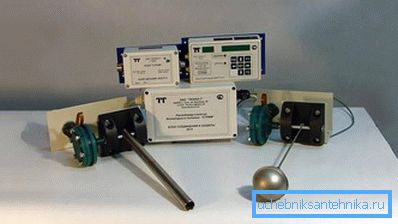

Palanca de medición del péndulo

Alcance de los dispositivos: canales de alcantarillado abiertos y cerrados de flujo libre. El principio de operación es medir el nivel y la tasa de flujo promedio. Las mediciones se realizan de forma continua. Dimensiones del canal, la información sobre el valor actual del nivel de flujo le permite calcular el valor actual del área de la sección transversal del efluente. El volumen de aguas residuales se define como el producto del flujo de aguas residuales por unidad de tiempo de medición. El rendimiento del dispositivo se define como el producto de la sección transversal del flujo a su velocidad.

El dispositivo es un dispositivo con una palanca fija en el eje, en la que un flotador esférico está rígidamente conectado. En el otro extremo de la palanca está instalado el sensor del ángulo de desviación de la palanca en relación con la línea vertical a la horizontal. En ausencia de existencias, la palanca está en posición vertical. En presencia de efluente, el flotador sube o baja, cambiando el ángulo de inclinación en función del nivel de efluente en la tubería. A través de las indicaciones del ángulo de inclinación está determinado por el nivel de aguas residuales.

Para medir la velocidad utilizada por otro nodo, que es una cuchilla giratoria de acero inoxidable. La cuchilla se fija sobre el eje. Un extremo de la cuchilla se hunde libremente en los residuos líquidos. En el eje del sensor está fijo, que muestra el caudal en el ángulo de desviación de la cuchilla, dependiendo de la fuerza del flujo.

Estos dispositivos proporcionan una alta precisión de los parámetros medidos de la contabilidad de efluentes, independientemente de la presencia de contaminantes en la tubería y otros factores.

Antes de elegir un medidor de flujo modelo, debe saber qué requisitos se imponen al sistema de alcantarillado y qué tipo de conducto de agua se usa.

Las redes de alcantarillado se pueden dividir en abiertas y cerradas. Las redes cerradas se dividen en presión y no presión. Para canales de flujo libre y abierto. La descarga fluye a través de los canales de presión bajo la influencia de las bombas, en flujo libre y también abierta, por gravedad debido a la pendiente de la tubería.

Para la medición en tuberías de presión usar instrumentos con sensores. Los caudalímetros electromagnéticos o ultrasónicos se seleccionan sobre la base de la contabilidad de los costos estimados de las aguas residuales.

Establecer una contabilidad de las aguas residuales en las tuberías de gravedad es una tarea más difícil. Los canales abiertos o cerrados se caracterizan por el movimiento de aguas residuales por gravedad bajo la acción de la gravedad a baja velocidad.

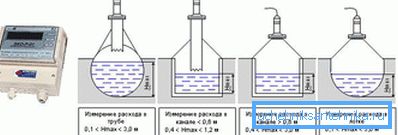

Los dispositivos que miden solo el nivel de un líquido dan indicaciones para el cálculo adicional de los volúmenes de efluentes teniendo en cuenta los datos de la sección transversal del canal. Para canales abiertos use medidores de flujo de palanca-péndulo.

Los dispositivos del segundo tipo proporcionan resultados más precisos, que se miden de acuerdo con el principio de velocidad cuadrada. El nivel de fluido en los canales de flujo libre no es constante. En una casa privada, el drenaje puede ocurrir periódicamente, allí se descargará la mayor parte del tiempo, por lo que se utilizan los datos sobre el área de flujo y su velocidad durante un período de tiempo.

Los medidores de flujo ultrasónicos y electromagnéticos se utilizan para medir la velocidad en canales cerrados sin presión. Se seleccionan modelos específicos dependiendo del diámetro de la tubería.

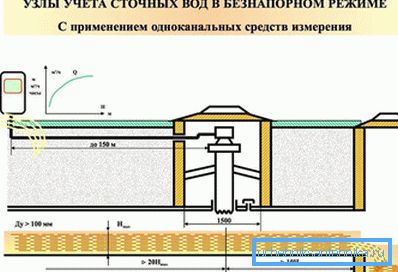

Estación de medición de aguas residuales

La estación de medición de aguas residuales es una combinación de medición del flujo de aguas residuales, un pozo, para la colocación de los dispositivos de medición y su mantenimiento, y la longitud de la tubería en la que se realizan las mediciones. Los instrumentos de medición consisten en un transductor primario (sensor) y un transductor secundario en el que se lleva a cabo el procesamiento, almacenamiento y visualización de la información medida. El pozo está construido específicamente en esta sección de la tubería. La tubería debe estar recta en el segmento de medición de escorrentía.

Antes de elegir el tipo de medidor de flujo, es necesario evaluar la necesidad y la viabilidad de instalar un dispositivo de medición y elegir el lugar para montar el dispositivo.

Al construir una unidad de medición en un edificio individual, el lugar debe elegirse hasta el punto de conexión con el sistema de alcantarillado común.

Al elegir un instrumento de medición, el dispositivo debe registrar los valores del flujo de desechos en toda la gama de costos para el diámetro existente de la tubería. La precisión de las mediciones debe ser alta, se permite el error no más del 5%. El sistema de contabilidad debe acumular toda la información, proporcionar información sobre el volumen acumulado total, los períodos de medición y el tiempo de inactividad. La fuente de alimentación al caudalímetro debe estar ininterrumpida con una fuente de alimentación de repuesto.

La sección de tubería donde se instala el dispositivo de medición debe ser sencilla. El medidor de flujo debe estar ubicado en la parte más baja de la red de alcantarillado individual, donde se encuentra el llenado máximo de la tubería.

En cada sitio se requiere un proyecto que se acuerde con los departamentos y las organizaciones que atienden la red de alcantarillado. Después de recibir todos los permisos y el proyecto es un contrato de servicios de suscripción.
