Gabinete de control de la bomba
El gabinete de control de la bomba es el cerebro del sistema de suministro de agua autónomo, le permite controlar su trabajo. Gracias a su instalación, el funcionamiento del equipo se prolonga y se ahorra energía. El gabinete es el lugar donde se ensamblan todas las unidades de control y seguridad. Dichos bloques se forman para el suministro de agua, alcantarillado, extinción de incendios, sistemas de calefacción.
Propósito
En el armario se ubican de manera compacta los controles de varios sistemas de ingeniería: suministro de agua, su descarga y drenaje. En la estructura de distribución, hay bloques instalados que controlan una bomba sumergible en el fondo del pozo, que garantiza el funcionamiento del suministro de agua y la calefacción, y el drenaje, que se utiliza para el bombeo automático de agua. Todos los elementos de control y conmutación están protegidos por paredes metálicas contra influencias externas. Las funciones del dispositivo incluyen:
- Organización del modo de control manual y automático, protección de bombas contra cortocircuitos y sobrecargas limitadas, excepciones del modo de operación de fase incompleta.
- Monitoreo de los principales parámetros del sistema de suministro de agua: nivel de agua, presión en las tuberías, temperatura y otros datos que afectan la estabilidad de la bomba. Informar sobre el estado de los mecanismos de trabajo.
- Arranque y parada suaves del motor eléctrico.
- Protección contra roturas.
- Reducido consumo de energía.
- Ajustar el cambio de bombas en caso de accidente y la salida de uno de los sistemas.
- Alerte una alarma usando la señal de relé de funcionamiento en seco.
- Implementación del trabajo en modo dormir, cuando no hay análisis de agua.
- Al controlar varias bombas, la unidad de trabajo se cambia periódicamente, lo que permite igualar el desgaste del equipo.

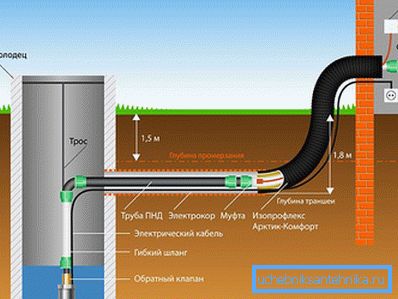

El principio de funcionamiento del gabinete implica la inclusión de un motor de bomba cuando una señal llega al sensor, en coordinación con la unidad de control, se establece el modo de operación. El control puede llevarse a cabo en modo manual usando botones y en modo automático. La segunda opción es la principal.
Equipo estándar
Los armarios de control para todo tipo de bombas tienen la misma configuración:

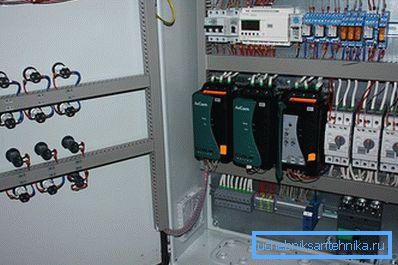

- El cuerpo es una caja metálica que contiene equipos electromecánicos.
- Unidad de control de fase: tres sensores que informan el funcionamiento de cada fase. Se coloca delante del hardware.
- El panel frontal: los botones Iniciar y Detener están instalados en él, los indicadores de funcionamiento de la bomba y el relé cambian el modo automático al manual.
- Fusible - Relé, activado durante un cortocircuito. El dispositivo tiene un elemento de fusión, que se quema a alto voltaje y abre el circuito, protegiendo todo el equipo del gabinete y el bobinado del motor eléctrico contra daños.
- Contactor: es un interruptor que proporciona energía a los terminales de la bomba y desconecta el dispositivo de la tensión.

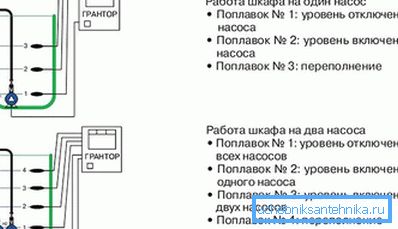

- La unidad de control controla los modos de funcionamiento de la bomba. Los terminales de sus sensores están en el pozo o tanque, y en el caso de una bomba de drenaje, en un tanque séptico. Un conjunto de sensores, que reduce y aumenta el nivel del agua y el desbordamiento, da la orden de encender o apagar la unidad.
- Convertidor de frecuencia: proporciona un arranque y parada suaves del motor asíncrono, regula la velocidad de rotación en la etapa inicial y en el momento del apagado.
- Los sensores de temperatura y presión están conectados al contactor, sus lecturas no permiten que la unidad se encienda en condiciones inaceptables, a temperatura negativa y presión alta.
Las dimensiones del gabinete dependen del número de equipos de control y de las funciones asignadas. La construcción masiva tiene una ejecución de piso, y en un tamaño compacto, el gabinete está fijo en la pared.
Tipos de dispositivos

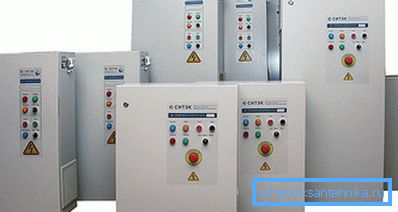

Hay varios tipos de gabinetes de control de bomba disponibles:
- con arranque directo: los dispositivos son compactos y fáciles de administrar, encienden y apagan el número requerido de bombas, realizan el cambio automático de unidades;
- con un convertidor de frecuencia: regular suavemente la velocidad del motor, reducir el consumo de energía;
- con dispositivo de arranque suave: brindan protección a las unidades contra sobrecargas mecánicas, golpes de ariete y corriente de arranque;
- con convertidores de frecuencia instalados en todos los motores (de 1 a 5): admite parámetros de operación de acuerdo con las lecturas del sensor, conecta las bombas de respaldo en modo automático.
Servicio

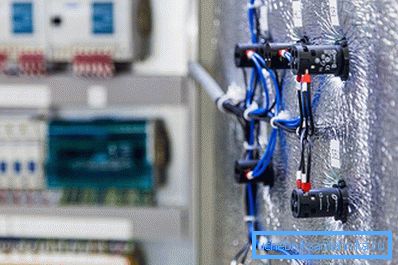

El fabricante suministra el equipo con un pasaporte técnico e instrucciones. Antes de activar la automatización, debe familiarizarse con el esquema y las recomendaciones. El mantenimiento de los gabinetes consiste en limpiar los filtros de ventilación, reemplazar las piezas desgastadas, apretar los contactos y fijar los tornillos. El ventilador y el radiador del convertidor necesitan eliminar el polvo. En caso de daños graves, se realiza el servicio de garantía.
Todo el trabajo de mantenimiento en el gabinete se realiza con la alimentación apagada.
