El doblador de tubos para el propio tubo de perfil.

06-09-2018
Fontanería

Cuando se construye un invernadero, se trabaja en una parcela de jardín o se instala una tubería, se hace necesario doblar una tubería o una tira de metal en un cierto ángulo. Para estos fines, hay una herramienta especial - dobladora de tubos. Puedes comprarlo en una tienda o hacer un doblador de tubos para un tubo de perfil con tus propias manos. Dicho dispositivo es capaz de doblar productos de aluminio, cobre y acero.

Especies

Dobladora de tubo manual

Los modelos de dispositivos difieren en el principio de funcionamiento:

  1. La potencia más pequeña son las herramientas manuales que pueden doblar una tubería con un diámetro mínimo.
  2. Los productos más grandes requerirán fuerzas de accionamiento hidráulicas. Este modelo es utilizado por profesionales y le permite realizar una cantidad significativa de trabajo en poco tiempo.
  3. El doblador de tubos con el motor eléctrico se fabrica en opción fija y móvil. Con él, puede doblar tuberías de diferentes diámetros, y el modelo manual está configurado solo para un tamaño. El uso de una herramienta electromecánica garantiza un ángulo de curvatura exacto y no causa deformación del perfil de la tubería.

Metodos de impacto

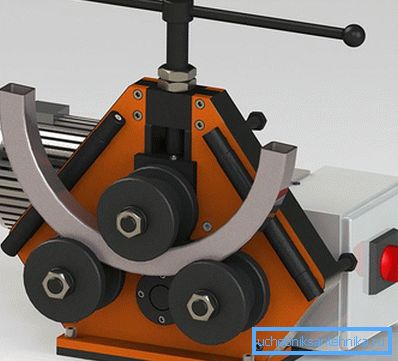

Rodillos electricos

  • Devanado: el tubo está unido al rodillo de flexión, que lo enrolla sobre sí mismo, creando un ángulo dado.
  • El método más completo: el tubo descansa sobre dos rodillos estacionarios, y el tercero lo presiona en el centro.
  • Rodando: el diseño tiene tres rodillos móviles ubicados en un plano. El rodillo central rueda y presiona el producto.
  • Corriendo hacia adentro: el tubo se sujeta a la plantilla y el rodillo móvil lo enrolla alrededor del contorno.

Las tuberías no se pueden doblar a ningún ángulo, hay directorios especiales en los que se indican valores admisibles para productos con diferentes secciones transversales y espesores de pared.

Fabricación de herramientas

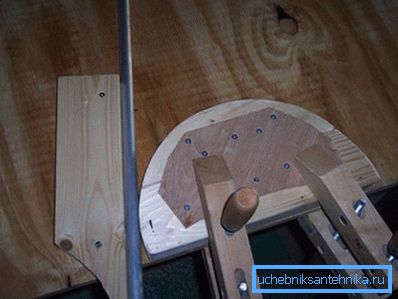

Dispositivo de madera para perfil curvado y tubos redondos.

Entonces, ¿cómo hacer una herramienta de doblado de tuberías? La versión más simple de la dobladora de tubos manual está hecha de madera. Se corta una plantilla que coincide con la forma del producto doblado. Su grosor es ligeramente mayor que el tamaño de la tubería. Proporcionar una fijación confiable permitirá recortar el extremo del perfil biselado. El patrón está hecho de dos tablas unidas. La pieza de trabajo está firmemente fijada en el borde de la mesa o mesa de trabajo. Cerca hay una placa de madera atornillada, que servirá de foco para la tubería.

El proceso de doblado de aluminio o tubo perfilado de acero de pared delgada es el siguiente: el extremo del producto se inserta en el espacio entre la plantilla y el tope, se toma en la parte opuesta y se dobla suavemente. El tubo se encuentra en el extremo de la plantilla de madera. Para hacer menos esfuerzo, puede insertar una varilla de metal en el producto o colocar un tubo más grande en la parte superior. Con él podrás realizar el arco para el invernadero. Para acomodar un tubo largo, la plantilla se instala en un espacio abierto, por ejemplo, en una pared o cerca.

Por el mismo principio, el diseño está hecho de ganchos de metal. Sobre la base, se dibuja el radio necesario y los detalles se empaquetan a lo largo de la línea. Su posición se puede cambiar para diferentes diámetros de doblado de tuberías.

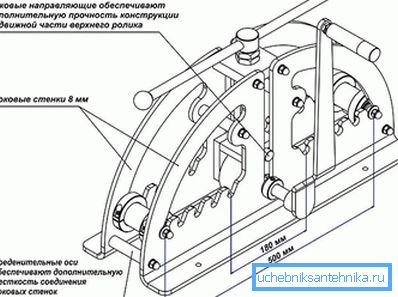

Máquina dobladora manual

Dobladora de tubo manual

Para hacer un doblador de tubo de mano, debe tener (o dibujar la mayoría) dibujos y hacer las piezas necesarias para ellos. El diseño de la dobladora de tubería proporciona una flexión gradual de la tubería en un modo de repuesto para ella. Este dispositivo es utilizado por profesionales para no deformar el producto.

El marco para la máquina puede ser de metal o madera. Es más fácil trabajar con piezas de madera, pero se desgastan rápidamente y tienen una productividad más baja. Modelos de fabricación propia en los que se realiza la extracción de la tubería girando el rodillo de presión central, pero es más fácil realizar la máquina con el desplazamiento de uno de los rodillos de soporte. Si se instala una cadena de transmisión en dicho diseño, la eficiencia aumentará. Para la fabricación de un diseño simple se requerirá:

  1. Base de metal fuerte, que se fija en una superficie plana.
  2. Se toman 4 placas rectangulares en las cuales se perforan agujeros para fijar los ejes.
  3. Las placas de fijación de tornillo están conectadas a la base.
  4. Rodillos de diámetro adecuado se insertan en las ranuras terminadas. Los ejes están unidos con pernos y tuercas.
  5. El diseño para la instalación del eje de sujeción, que deforma el tubo, está formado por cuatro tubos con forma y una placa soldada desde arriba.
  6. Se hace un orificio en la placa para instalar el tornillo, con el que se presionará y levantará el eje central.
  7. Para fijar el eje principal, necesitará una pieza en forma de U, colocada entre los bastidores. En sus partes laterales hay agujeros para fijar el eje, y un tornillo está unido a la placa superior.
  8. Un mango para rodar el tubo está unido a uno de los ejes inferiores.

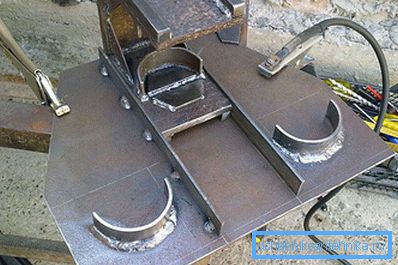

Dispositivo para doblar el tubo de perfil.

Hay muchas opciones para la fabricación de dobladoras de tubos, que se distinguen por la complejidad de la ejecución. El video ayudará a lidiar con los matices de realizar un trabajo complejo. Si no tiene una máquina de soldar y habilidades para trabajar con herramientas complejas, puede crear una plantilla simple.

El video

Echa un vistazo a una selección de videos que muestran cómo hacer las dobladoras más simples:

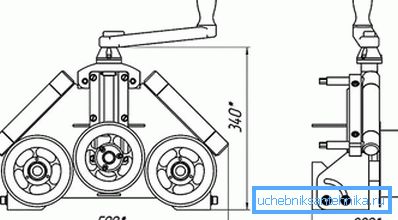

Esquemas y dibujos

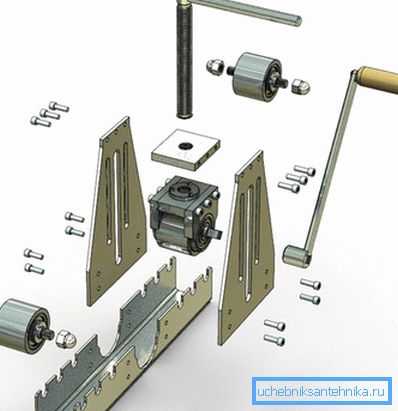

Juego completo de la dobladora de tubos manual.

Dobladora de tubo manual
