Cómo hacer el cableado de la tubería.

Haciendo reparaciones en el apartamento o equipando una nueva, es importante considerar todos los detalles. Por ejemplo, en el baño y el inodoro deben mantenerse las comunicaciones, los sistemas de suministro de agua y alcantarillado. ¿Y cómo hacer el trazado de tuberías, cuáles son las tecnologías y matices? Esto será discutido en el artículo.

Que comunicaciones son necesarias

Antes de proceder a la creación de sistemas de plomería y alcantarillado, es necesario determinar exactamente qué tuberías y dónde llevarlas. En el baño o en el baño se puede instalar una variedad de accesorios de plomería, y cada uno de ellos necesita sus propias comunicaciones.

Los dispositivos más comunes que se encuentran en cada hogar pueden considerarse los siguientes:

• Baño o ducha. Estos nodos necesitan conectar agua caliente y fría, así como sistemas de alcantarillado.
• Fregadero con grifo: conecta el suministro de agua fría y caliente, aguas residuales.
• El inodoro - agua fría, aguas residuales.
• Lavadora: agua fría (algunos modelos requieren conexión y suministro de agua caliente) y aguas residuales.

También se pueden instalar otros dispositivos (por ejemplo, un bidé). Las comunicaciones que se requieren para su trabajo, debe aprender de las instrucciones adjuntas.

Sabiendo la cantidad de tuberías instaladas en la habitación y dónde se ubicará, puede calcular el número requerido de tuberías. Además, necesitarás válvulas. Como regla general, tales válvulas se instalan una por una para agua fría y caliente (común), un suministro para la lavadora y un desagüe de inodoro. También puede abastecerse de accesorios y otros dispositivos, cuya elección dependerá del sistema de tuberías elegido.

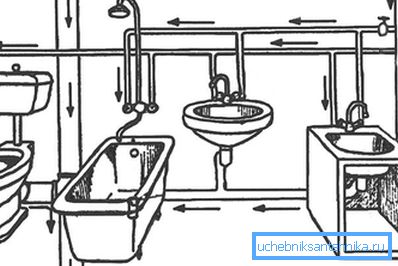

¿Qué sistemas de cableado de tuberías se pueden utilizar?

Para calcular con precisión el número requerido de tuberías, accesorios y otros dispositivos al crear una tubería en un inodoro o baño, es necesario determinar el método de diseño. Los expertos identifican tres tipos principales:

1. Consecutiva Este método puede considerarse el más simple de ejecución, solo necesita conectar cada unidad de plomería (el dispositivo para el dispositivo) de manera consistente. Con este método, no hay necesidad de equipo adicional, es suficiente usar los accesorios más comunes. La única desventaja del cableado constante, que muchos no tienen en cuenta, puede considerarse una cabeza reducida con el uso simultáneo de varios accesorios de plomería.
2. Diseño mediante coleccionistas. Este método elimina la reducción de la presión del suministro de agua al utilizar varios dispositivos. La conexión se realiza mediante secciones separadas de la tubería. Esto facilita la reparación. Si se rompe una taza de inodoro o un lavamanos, no es necesario desconectar todo el sistema (se instala una válvula de cierre separada para cada salida);
3. Utilización de tomas de paso por pasaje. Este método es bastante difícil de realizar de forma independiente, por lo que solo lo utilizan los plomeros profesionales. Este método es prácticamente no utilizado en la vida cotidiana.

Si hablamos de distribuir tuberías de alcantarillado, entonces las cosas son mucho más fáciles. Como regla general, se coloca una tubería desde la tubería ascendente hasta el dispositivo sanitario más alejado. Todos los demás dispositivos están conectados a él mediante accesorios especiales.

Etapa preparatoria

Después de seleccionar el diseño del diseño vale la pena un poco más de trabajo preparatorio. En primer lugar, se elabora un plan para la ubicación de todas las comunicaciones. En este caso, se deben tener en cuenta algunas recomendaciones de especialistas, a saber:

• Al hacer un dibujo, trate de no cruzar las tuberías.
• Al elegir la ubicación de las tuberías de alcantarillado y de agua, es conveniente instalarlas lo más cerca posible entre sí. En este caso, tendrá la oportunidad de ocultar aún más todas las comunicaciones mediante cajas o paneles decorativos.
• Debe planificar para que después de instalar todos los conjuntos de plomería, tenga la oportunidad de alcanzar fácilmente todas las mangueras flexibles para reemplazarlos.
• No complique todo el sistema. Por lo tanto, será más fácil para usted controlar el trabajo de comunicación y llevar a cabo una reconstrucción o reparación adicional.

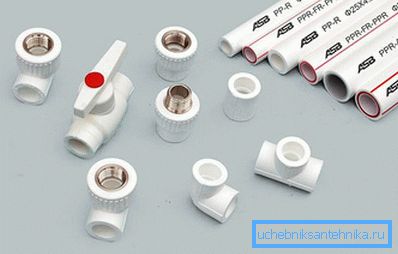

También en la etapa preliminar, debe seleccionar el material utilizado tuberías.

Algunas reglas para la instalación de tuberías.

Para que la instalación continúe sin dificultad y las comunicaciones recibidas para realizar sus funciones correctamente, es necesario seguir algunas recomendaciones de los especialistas durante la instalación de la tubería:

• Minimiza el número de curvas y uniones. En primer lugar, será más fácil realizar el trabajo de instalación. En segundo lugar, una disminución en el número de juntas conduce a una disminución en la probabilidad de fugas.
• Seleccione correctamente la sección transversal de las tuberías. Vale la pena recordar que cada curva puede aumentar significativamente la presión. Esto significa que necesita aumentar el diámetro de la tubería utilizada.
• Cada salida del elevador debe estar equipada con válvulas de cierre. Esto facilitará la posibilidad de una reparación o reemplazo adicional de la unidad de plomería.

Además, si decide realizar la distribución oculta de tuberías, hágalo para tener la oportunidad de acceder a las comunicaciones. En general, las tuberías se pueden ocultar de diferentes maneras. Los más comunes son:

• Utilice cajas de plástico. Tales diseños están equipados con soportes especiales que facilitan su instalación.
• Falsos muros montados o paneles de pladur.

No se recomienda establecer comunicaciones para que luego terminen en una capa de solera de hormigón. Tal diseño oculto puede jugar una mala broma contigo. Si ocurre una fuga, tendrá tiempo de inundar a los vecinos desde abajo hasta que la encuentre. Sí, y las reparaciones serán laboriosas y muy "sucias".

Etapas de trabajo

Después del trabajo preparatorio, puede proceder a la instalación. Ya ha elegido la ubicación de las tuberías, pero en cualquier caso, debe utilizar algunas recomendaciones de expertos. Empecemos con el sistema de suministro de agua:

• debe comenzar desde el elevador - la válvula de control se instala primero;
• a continuación, debe montar un filtro grueso;
• entonces el contador y el filtro fino (si se desea) se montan;
• después de eso, puede proceder a la instalación de los colectores o realizar una conexión en serie de los accesorios de plomería.

Las tuberías se llevan a cabo a nivel del suelo para que puedan ocultarse por la caja. Durante el montaje, es necesario fijar la tubería a la pared con abrazaderas.

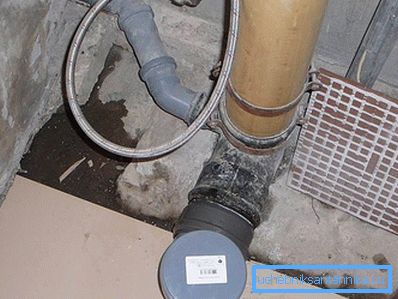

Si estamos hablando del sistema de alcantarillado, primero, se lleva a cabo una conexión en el tubo ascendente de la tubería principal. Se coloca a la unidad sanitaria más lejana. Pero poner el tubo por completo no vale la pena. Si se instalan varios aparatos que necesitan conectarse al sistema de alcantarillado en el baño o el inodoro, los amarres se llevarán a cabo a la línea principal. Tales compuestos se hacen utilizando tees y codos.

Al instalar tuberías de alcantarillado, es importante mantener un sesgo hacia la tubería vertical. El nivel de pendiente horizontal no debe ser inferior a 1 cm por metro de tubería. Para conectar accesorios de plomería a la tubería, puede usar mangueras flexibles (por ejemplo, una corrugación al instalar una taza de inodoro). Tales construcciones facilitarán el trabajo de instalación. Las tuberías de alcantarillado, así como las tuberías de plomería, se fijan en la pared con un cierre, que se selecciona individualmente en cada caso.

El video

Mira el video informativo de la distribución de tuberías de agua:

Este video muestra la instalación de tuberías plásticas de alcantarillado:
