Cómo cortar el hilo en la tubería.
Al realizar una variedad de reparaciones relacionadas con la restauración de elementos de suministro de agua, el reemplazo de dispositivos de plomería, registros de calefacción y otras cosas, es necesario usar piezas de tuberías de acero con secciones roscadas. En este artículo explicaremos cómo cortar usted mismo los hilos en la tubería. Si conoce las características de cortar y abastecerse de la herramienta adecuada, realizará esta tarea de forma cualitativa y relativamente rápida.

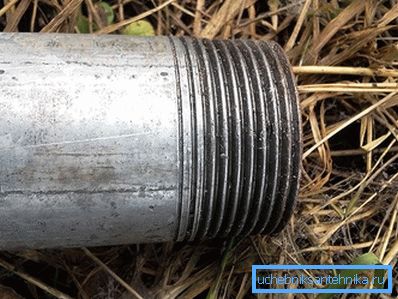

Características de corte de tubería

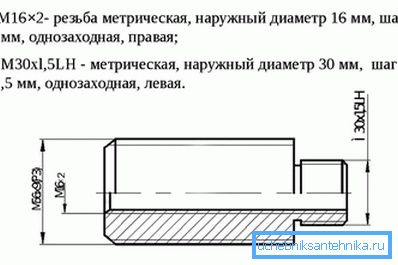

Durante mucho tiempo se ha utilizado para cortar hilos en elementos tubulares no métricos, pero el llamado hilo en pulgadas, que difiere del otro ángulo habitual del perfil del hilo (55? contra 60? en métrica). Además, la rosca en pulgadas tiene un valor de paso más pequeño, que se explica por el pequeño grosor de la pared de la tubería.
Un pequeño paso significa que los hilos de los hilos serán más largos en la misma longitud del hilo. En consecuencia, la fiabilidad de la conexión aumenta.
El hilo es derecho e izquierdo. Al mirar el hilo de la derecha, cuando se ve desde el final del producto, van hacia la derecha y, en consecuencia, a la izquierda, a la izquierda. Mucho más a menudo se utiliza hilo derecho.
Determinar qué hilo en una de las secciones roscadas es muy simple: si, al atornillar el elemento de tope, gira en el sentido de las agujas del reloj, significa que el hilo es correcto.
En una tubería de agua, la dirección de las vueltas no importa, ya que los productos después de la conexión no giran, sino que permanecen estacionarios. Además de las roscas de tubería en las conexiones, también se utilizan roscas de sujeción, cuyo paso es mayor. Se realiza en hardware y agujeros para ellos.

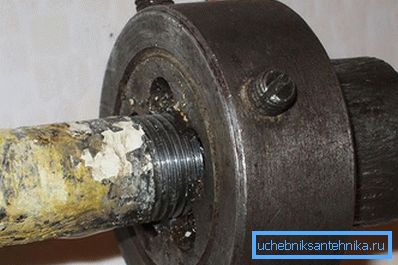

Métodos de roscado en tuberías.
La rosca de las tuberías de agua se puede cortar con sus propias manos con la ayuda de dos herramientas: las matrices (también se llama Lerka) y una matriz de tornillo. ¿Cuál es la diferencia entre ellos?
La matriz es una herramienta de corte de hilo manual, cuyo lado exterior tiene un asiento debajo del cuerpo en forma de dos ranuras opuestas entre sí. Y el lado interno es una placa con un orificio roscado y estrías para la extracción de viruta, que reproduce el diámetro y el paso del hilo requerido. Al final del perfil roscado hay las llamadas áreas de unión. Realizan una doble función: proporcionan facilidad al centrar las secciones de dos tuberías antes de conectarlas y mejoran el rendimiento de las virutas formadas durante el enhebrado. En la superficie final de la matriz se aplica la designación del diámetro de la rosca. Para cortar, el troquel se inserta en la carcasa del impulsor, se suministra con asas extraíbles para girar los troqueles y se sujeta con tornillos.

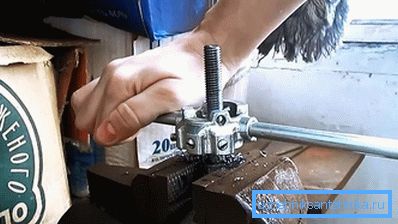

¿Cómo cortar el hilo correctamente? Es mejor si el tubo que se está cortando está asegurado de manera segura y uniforme en un tornillo de metal. El menor sesgo conducirá al hecho de que el hilo se cortará con una pendiente. Esto llevará al debilitamiento de la pared de la tubería y al sesgo de toda la sección conectada del sistema de plomería o plomería.
Para asegurar una dirección confiable debe ser una pequeña revisión de la placa. Para este fin, un casquillo de guía se suelda a uno de los extremos de la matriz, que debe entrar en la tubería con un pequeño espacio (no más de 0.2–0.4 mm) donde se corta la rosca. La longitud del manguito guía debe ser de al menos dos diámetros de la rosca cortada.

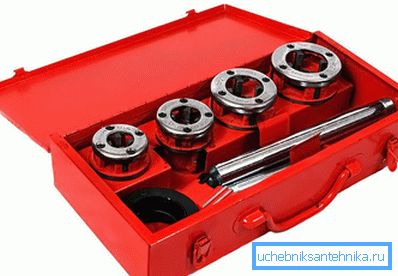

Klupp: una herramienta de corte de hilos más profesional (para la venta suele ser un juego de varios abrazos de diferentes diámetros). La principal diferencia del troquel de tornillo es que sus matrices se deslizan y constan de cuatro mitades, por lo que se pueden ajustar para cortar roscas de diferentes diámetros, pero en un solo paso. Al colocar el troquel en la sección de tubería, los troqueles se llevan a la superficie y se aseguran en la posición deseada. El ajuste de la posición relativa de las matrices divididas de la matriz se realiza moviendo su arandela de plan.
El troquel de tornillo ya tiene un elemento de guía en su diseño, por lo que no habrá sesgo de la rosca que se corta cuando se usa.
Un tipo más práctico de jorobas se considera un trinquete, en cuya construcción se proporciona un mecanismo de trinquete. El roscado no se realiza por rotación, sino por movimientos de balanceo de los mangos con alimentación simultánea de la matriz. Klupp insustituible si desea cortar la rosca de la tubería, sin quitarla de la sección de la tubería.

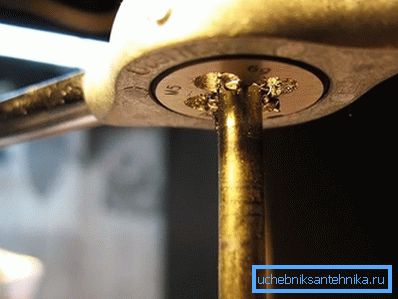

Tecnologia de corte
La secuencia de roscado en la tubería consta de los siguientes pasos:
- Limpian la sección requerida de la tubería de óxido, manchas de pintura y otras irregularidades del diámetro externo de la tubería.
- Lubrique abundantemente la sección deseada de la tubería con aceite de máquina o sulfofresol, de modo que la carga sobre el mango al cortar sea mucho menor. Lo mismo se puede hacer para las matrices.
- Sujete firmemente el tubo en un vicio. En este caso, el extremo del tubo que sobresale para cortar no debe ser más de 5 a 8 de su diámetro, de lo contrario no se garantiza la precisión del corte. Las matrices con un casquillo de guía o un tornillo de cierre no requieren tales restricciones.
- El tubo está preparado para el corte, para lo cual se obtiene una lima con un cono de entrada con una altura de al menos la mitad de la altura del troquel. En esta área se forma una sección corriente de la rosca, si es crítica, entonces se puede quitar con una sierra para metales.
- Coloque un dado o un dado y, girando vigorosamente la perilla, obtenga la sección roscada requerida. Debe recordarse que la longitud del hilo cortado debe ser un poco más de vueltas requeridas. Por fidelidad, puede conducir la placa sobre la sección de corte varias veces.
Por lo tanto, si sigue las instrucciones y recomendaciones sugeridas en el artículo, puede cortar de forma rápida y precisa las roscas de la tubería. ¿Tienes alguna pregunta sobre el tema? Luego haga preguntas escribiendo un comentario sobre el artículo.
