Cómo conectar la caldera al suministro de agua: diagrama de

Para que la casa sea un lugar de descanso, es importante que las condiciones de vida sean lo suficientemente cómodas. Es casi imposible sin agua caliente, lo que le permite mantener la higiene personal y mantener la limpieza general. La adquisición de una columna de gas es siempre una gran solución, pero en algunas áreas su instalación es simplemente imposible.

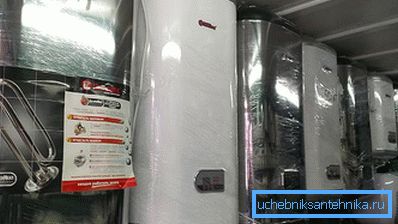

El principio es uno, pero hay muchos tipos de calentadores de agua.

La caldera es un dispositivo para calentar y conservar agua caliente. Las fuentes de calor pueden ser diversos elementos. Todos los calentadores se pueden dividir en dos tipos principales:

1. Con un tanque de almacenamiento.
2. Que fluye

El diseño del primero prevé la presencia de capacidad. Puede ser de diferente volumen. Para que la temperatura no caiga durante un largo período de tiempo, hay un aislamiento entre el tanque interno y el panel exterior. Normalmente está hecho de espuma de poliuretano. Cuanto mayor sea su espesor, más tiempo el agua permanecerá caliente. El segundo tipo está diseñado para agua caliente instantánea. Tiene un tamaño más pequeño y su diseño proporciona elementos de calefacción de mayor potencia, lo que proporciona una transferencia de calor rápida. Como regla general, tanto en el primer como en el segundo caso, el usuario tiene la oportunidad de ajustar la temperatura a la deseada. El control del termostato puede ser tanto electrónico como mecánico. Esto no afecta el rendimiento, solo la conveniencia, el costo final y el costo de las reparaciones posteriores.

Todas las calderas de almacenamiento se dividen en:

• calentamiento directo;
• calentamiento indirecto;
• combinados

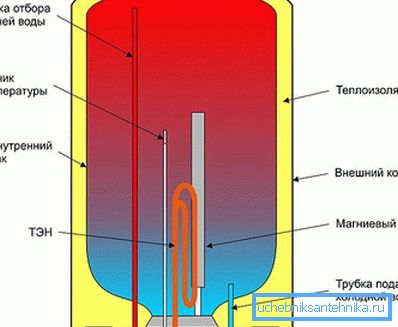

En el primer caso, dentro del tanque hay un calentador, que proporciona el calentamiento del líquido. Algunos modelos tienen dos o más. Se pueden cambiar de forma alterna o simultánea para garantizar un calentamiento ultrarrápido. El agua fría se suministra a través de la boquilla, que generalmente se encuentra en la parte inferior. La descarga se realiza a través de la salida, que está cerca, pero dentro del tanque es más largo y llega casi a la parte superior, donde el agua caliente se eleva.

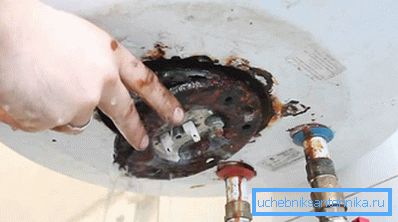

Cerca del elemento calefactor hay un ánodo de magnesio. Se trata de una pequeña varilla metálica que evita la formación de incrustaciones en las paredes. Las ventajas de esta solución son la facilidad de instalación, así como la ausencia de la necesidad de coordinar la instalación con diversos servicios. Los tanques pueden tener ubicación tanto horizontal como vertical.

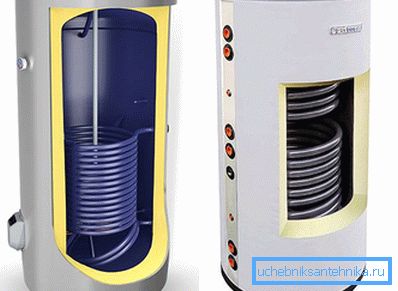

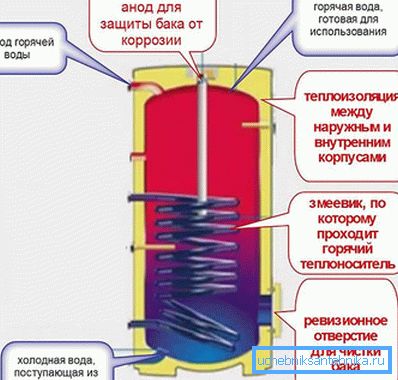

Las calderas de calentamiento indirecto generalmente están integradas en el sistema de calefacción o funcionan en conjunto con los sistemas solares (paneles especiales, el refrigerante en el que se calienta con energía solar). Estructuralmente, es exactamente el mismo tanque que el primer tipo, pero el aislamiento generalmente tiene un mayor grosor. También en ellos está ausente DIEZ. El calentamiento se realiza gracias a una bobina, a través de la cual dejan pasar el circuito de calefacción o desde otro sistema. Se pueden montar tanto en la pared como en el suelo (para tanques con una gran capacidad).

El diseño tiene una ventana de inspección especial que permite realizar el mantenimiento. Además de la entrada y la salida, puede haber dos más. Su finalidad - la organización del sistema de reciclaje. Se crea un circuito separado, a lo largo del cual el agua caliente del tanque se mueve constantemente. Esto es necesario para asegurar una mezcla constante de las capas de fluido dentro del variador, así como para compensar la distancia a los sistemas plegables. En algunos casos, hasta que el agua llega, la mayor parte permanece dentro del sistema o pierde su temperatura original. Normalmente, el fabricante estableció la posibilidad de instalar un calentador, lo que convierte esta subespecie en la que se describirá a continuación. La ventaja de esta solución es el uso máximo de la eficiencia del sistema de calefacción.

De los aspectos menos destacados, se puede observar la complejidad de la instalación, así como la imposibilidad de utilizar en el período de verano sin un calentador adicional.

Los sistemas combinados han combinado todo lo mejor de las dos opciones anteriores. También hay una bobina para calefacción indirecta y elementos de calefacción. Este último puede activarse cuando la potencia del circuito de calefacción no es suficiente, o en verano, cuando no hay calefacción. Las desventajas de tales sistemas son una configuración bastante complicada y algo de capricho en el mantenimiento. Además, tendrá que encontrar un lugar adecuado, porque las dimensiones son geniales

Sugerencia En algunos tipos de calentadores indirectos hay varias bobinas. O bien hacen posible conectar varios sistemas para liberar calor, o uno de ellos está diseñado para utilizar agua corriente caliente.

Que elegir

Si le resulta difícil tomar una decisión, debe analizar los siguientes puntos:

• ¿Dónde está prevista la instalación del calentador? Si el calentador se compra para una casa privada en la que hay un sistema de calefacción autónomo, entonces tiene sentido pensar en comprar una caldera de calefacción indirecta. Es más fácil para él encontrar un sitio de instalación separado. El volumen estará limitado solo por el espacio asignado. Al mismo tiempo, un aparato será suficiente para proporcionar todos los puntos de agua. Para los apartamentos pequeños, donde el espacio es limitado y solo hay una cabina de ducha sin baño, tiene sentido pensar en un calentador de flujo. No ocupa mucho espacio y proporciona un calentamiento rápido. En otros casos, caldera de almacenamiento eléctrico adecuada.
• ¿Cuántas personas viven en la misma casa? De esto dependerá de la potencia y volumen del dispositivo. No piense que cuanto mayor sea la capacidad, mejor será para el usuario final. De hecho, este enfoque puede generar residuos irracionales en la energía eléctrica. Después de todo, de hecho solo se pueden usar 50 litros, y se calientan 200. Para un habitante, un tanque de 30 litros será suficiente. Este volumen es suficiente para tomar cómodamente una ducha, lavar los platos y lavarse por la mañana. Para una familia de 2? 3 personas necesitan un dispositivo para 50-80 litros. En este caso, todos podrán ducharse con un pequeño intervalo. Hay suficiente agua caliente para las necesidades de la cocina, etc. Si hay 4 o más personas, entonces debes mirar hacia un tanque con una capacidad de 100 litros o más.
• ¿Para qué fines se utilizará principalmente el dispositivo? En algunos casos, tiene sentido delimitar las áreas de consumo de agua caliente. Por ejemplo, la mayoría de las veces se usa agua caliente para lavar los platos y lavar. Para estos fines, puede colocar una caldera separada de pequeña capacidad: 10-20 litros, e incluir un calentador más grande en los casos en que sea necesario tomar una ducha o un baño. Para los primeros, se han desarrollado tipos especiales con conexiones superiores, que se montan directamente debajo del fregadero y no ocupan mucho espacio.
• ¿Existe un sistema de calefacción autónomo? Si no es así, entonces hay que mirar hacia un lado con elementos de calefacción eléctrica. Excepto cuando hay un heliosistema separado.
• ¿Cuál es la condición del cableado eléctrico? Este es un factor importante que puede afectar la selección de potencia de TENA. La mayoría de las veces, ¿el diseño proporciona calentadores eléctricos con una capacidad de 1.5 kW para grandes volúmenes? 2? 2,5 kW. Para los consumidores con 3 kW y más, se requiere un suministro por separado. Además, asegúrese de cuidar la presencia de puesta a tierra.
• ¿Soportarán las paredes la carga planificada? Una caldera de 80 litros puede pesar hasta 20 kg, lo que significa que cuando se llena con agua, pesará 100 kg o más. Para materiales de construcción sueltos, esta es una carga insoportable. En tales casos, puede ser necesario instalar a través del hardware o instalar una placa metálica especial que distribuirá la carga.

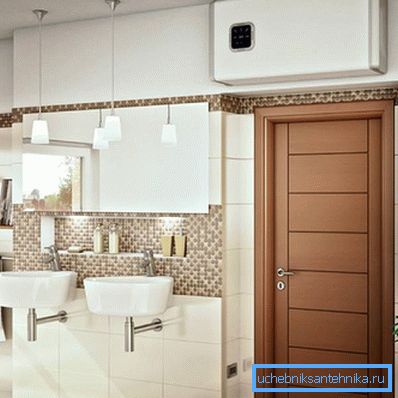

Sugerencia Además, al elegir, también es necesario tener en cuenta la configuración de la estructura. La caldera no tiene que ser cilíndrica, como solíamos hacerlo. Las soluciones modernas también tienen opciones Slim, en las que el diámetro se reduce al tamaño mínimo posible. Además, hay dispositivos rectangulares. Más específicamente, varios tanques cilíndricos más pequeños también pueden ubicarse en el interior, pero la cubierta exterior tiene una forma diferente. Para tales productos, es más fácil elegir un lugar para la instalación, también ocupan menos espacio.

Los calentadores eléctricos también pueden ser diferentes. El más común en el uso de calentador - calentador tubular eléctrico. Está en contacto directo con el agua, como una caldera. Para esta opción, se requiere conexión a tierra para eliminar todas las corrientes parásitas. Más progresivo es el elemento calefactor seco. En este caso, los tanques especiales en los que se inserta un calentador están incrustados en la columna de agua. Transmite la temperatura no directamente, sino a través del "mediador". Esta solución es más razonable desde el punto de vista de la idoneidad para la reparación, ya que No es necesario retirar el tanque, vaciarlo y quitar la cubierta inferior. Bastará con acceder a los calentadores.

Preparación para el trabajo de instalación.

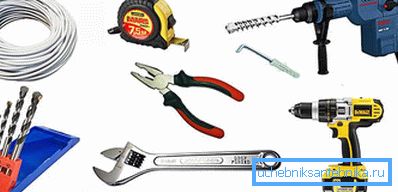

Antes de comenzar a trabajar, deberá preparar una herramienta:

• perforador
• diámetro de taladro requerido
• clavijas y ganchos;
• cable adecuado para la sección transversal;
• rueda de ruleta
• taladro
• 2 teclas ajustables;
• nivel de edificio.

Los accesorios que se requerirán dependerán de los tipos específicos de tubería, esto se tratará más adelante. Decidir en el sitio de instalación. Es mejor si simplemente suministra electricidad, y también es bueno si la distribución de agua está cerca, por lo que habrá menos pérdidas en el camino desde la fuente hasta el mezclador. Si el tanque externo está hecho de acero ordinario, entonces la habitación no debe tener un alto nivel de humedad constante, porque Esto conducirá a la corrosión. Es deseable mantener una temperatura positiva constante en el interior. De lo contrario, será necesario asegurarse de que el esquema proporciona protección contra la congelación, que activará automáticamente el elemento de calefacción, teniendo en cuenta las condiciones del entorno. También es necesario analizar el estado de las paredes, como se describe anteriormente, y comprar tiras adicionales.

Sugerencia El circuito eléctrico para conectar la caldera debe incluir necesariamente un dispositivo de seguridad. Atrapará la más mínima fuga de corriente y detendrá el flujo de manera oportuna, lo que evitará que el usuario sea derrotado.

Momentos generales

Independientemente de la tubería que necesite para hacer la barra lateral, hay algunos puntos básicos que deben observarse en cualquier situación.

• Antes de iniciar cualquier acción, el flujo se bloquea para evitar inundaciones. Por lo general, la válvula se encuentra en frente del medidor de agua.

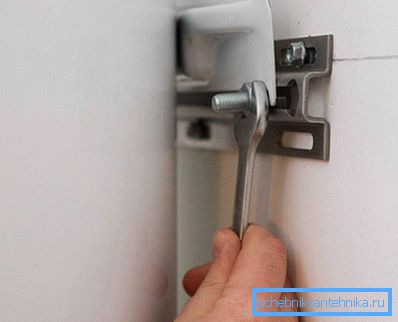

• Si el calentador está montado en una pared, entonces se perforan dos orificios utilizando un perforador. Para calcular la distancia correcta entre los centros, primero debe medirla en una placa soldada a la caldera. A continuación, las etiquetas se transfieren a la pared y se alinean en un plano con la ayuda del nivel de construcción. Las clavijas se insertan en los orificios y los ganchos se retuercen o los pernos de anclaje con un gancho se insertan de inmediato. El tanque está suspendido, debe tenerse en cuenta para que la distancia a la pared no sea demasiado grande, porque entonces la carga en los sujetadores será mayor. Debe estar nivelado por nivel en un plano vertical. Esto se puede lograr mediante el uso de un soporte ajustable, que suele estar en el diseño, o forros.
• En primer lugar, se monta una conexión desmontable de tipo americano en los tubos de la caldera. Esto es importante porque Al dar servicio a la unidad, será mucho más fácil desconectarla del sistema.
• A continuación, instale las válvulas de bola. No puedes comprar artículos individuales, porque Hay mecanismos de bloqueo con un americano.
• Se instala una válvula de retención en el suministro de agua fría; evitará el flujo de salida cuando el líquido desaparezca de todo el sistema; una válvula de voladura garantizará que se descargue el exceso durante el calentamiento y la expansión.
• Hay otra opción de conexión. En la tubería de suministro de agua fría es la primera herida. El grifo para la descarga de agua está conectado a una de sus ramas. Al segundo, una válvula de explosión y otro grifo que se superpondrán con el flujo total.
• Conecte una manguera para drenar el exceso de agua.
• Todas las conexiones roscadas están selladas con cinta de arrastre o de teflón.

Sugerencia Si se sabe que hay picos de presión en el sistema que son más de lo que la caldera puede soportar, entonces además de la válvula de retención, también necesitará instalar una caja de cambios de protección. Su tarea será la normalización de la presión a valores aceptables.

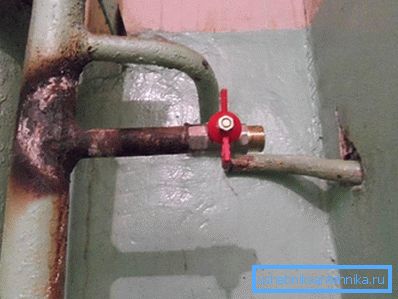

Conexión a tubos de metal.

En el apartamento de la antigua casa se suele utilizar cableado de tuberías metálicas. Conectarse con ellos es, en cierto sentido, problemático, pero no particularmente difícil. Si no puede conectarse a la toma de corriente, entonces el elemento principal que se necesitará es una silla de montar. Se trata de una abrazadera de metal con juntas de goma, que proporcionará una conexión con el sistema de suministro y escape. Es necesario seleccionarlo para tuberías específicas, y la conexión roscada debe estar activada? ".

• Determinado el mejor lugar para la implementación de los empates.
• Limpia la pintura al ancho del amarre.
• La parte superior de la silla se aplica al tubo y se marca el orificio.
• A continuación, debe perforar un agujero en la etiqueta marcada.
• Se realizan las mismas acciones para la tubería a través de la cual se descargará el agua caliente.
• En el lugar preparado enfermeras montadas. Es importante instalar cuidadosamente las juntas de goma para evitar fugas en el futuro. La parte inferior está sustituida y fijada de forma segura con tornillos.
• El último paso es conectar la conexión y la caldera con el conjunto de equipos adicionales ensamblados. Para esto es mejor usar una manguera flexible de acero inoxidable.

Sugerencia Otra opción no sería usar un empate, sino usar una camiseta. Para ello, con la ayuda del molinillo, se corta una pequeña sección de la tubería. Se corta una rosca desde dos lados con la ayuda de un medidor, se monta una T y se realiza una conexión con una manguera flexible.

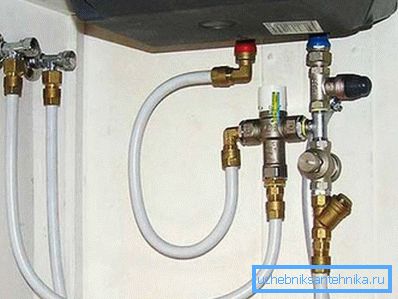

Conexión a un tubo de metal-plástico.

Para llevar a cabo estos trabajos, necesitará dos tees para una tubería de metal y plástico. Si planea conectarlos con una caldera usando una manguera flexible, entonces ¿deben tomarse con una transición a la rosca? ", Si el suministro se planifica con la ayuda de la misma tubería, entonces debe tener una salida de 16 mm. Además, deberá comprar una transición de una tubería de metal y plástico. en la conexión roscada.

• Seleccione un lugar para la implementación de enlaces.
• Está marcado de acuerdo con el tamaño del tee menos la parte de la tubería que entra en las conexiones.
• Con la ayuda de unas tijeras especiales se corta un área pequeña.
• Destornille las tuercas de la T y junto con los anillos de bloqueo se colocan en dos boquillas. Esto es importante hacerlo ahora, porque entonces será imposible.
• Las tuberías en ambos lados se ensanchan con un dispositivo especial. También puede utilizar un destornillador ordinario para esto.
• Tee insertado. Las tuberías se hunden hasta el tope. Dos anillos se desplazan, luego todo se sujeta con tuercas con una llave.
• Si la T estaba con una conexión roscada, entonces la conexión se realiza mediante mangueras flexibles, como en la primera versión.
• Si el suministro se planifica con una tubería, se cortan dos segmentos, cuyo tamaño será igual a la distancia desde el tee hasta el adaptador.
• Los adaptadores están montados en válvulas de bola.
• Las secciones de tubería están montadas en tees y adaptadores.

Sugerencia Los accesorios también se utilizan para tuberías de metal y plástico, que deben ser presurizadas. En este caso, la secuencia de acciones será la misma, pero también necesitará una herramienta para engarzar.

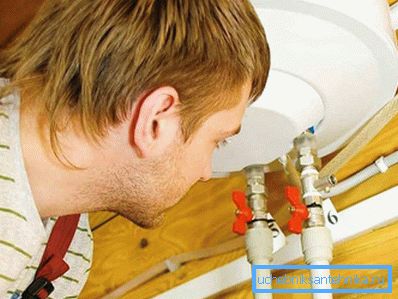

Conexión a tuberías de polipropileno.

Además, necesitará un soldador para tubos de plástico, tijeras especiales, dos tees, dos adaptadores para una conexión roscada (MRN o MRV), todo dependerá de la rosca con la que se instalan los grifos y las válvulas de seguridad, así como las esquinas. Su número dependerá de la complejidad de la configuración. fontaneria

• Seleccione un lugar para conectarse.
• El tubo se corta al ancho de la te menos 2 cm. Aproximadamente 1 cm se hundirá en la te en cada lado.
• Con la ayuda de un soldador, el tubo y la conexión se calientan, después de lo cual se interconectan. Después de la articulación, no pueden ser torcidos, ya que dará lugar a una mala tensión.
• Además, con la ayuda de secciones de tubos y esquinas, el revestimiento se coloca en los tubos de la caldera.
• En el extremo soldado de acoplamiento con una rosca metálica.
• Todo está bien conectado y apretado.

Sugerencia Es bueno si se instalan varios matraces con filtros finos en frente de la caldera, así como un filtro de sal: ablanda el agua y reduce la cantidad de depósitos que pueden acumularse en las paredes y el elemento calefactor.

Calentador de agua indirecto

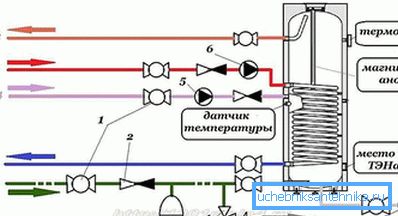

El sistema de suministro de tuberías será el mismo que para la versión eléctrica. Pero hay ciertos matices de cómo organizar correctamente el contorno del sistema de calefacción.

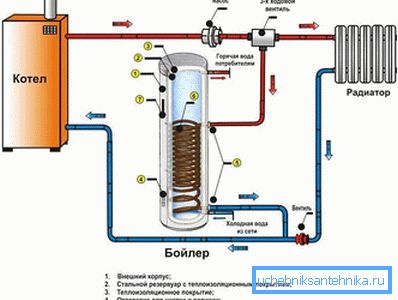

El primer esquema consiste en conectar con la presencia de un mecanismo de bloqueo durante 3 vueltas. La conclusión es que la temperatura en el termostato se establece más baja que en el termostato de la caldera. El agua que sale del calentador va al sistema de calefacción. Tan pronto como el agua en la caldera se calienta a una temperatura predeterminada, la válvula corta el flujo hacia el calentamiento y libera agua en el tanque. Por lo tanto, se le da prioridad a la unidad de ACS.

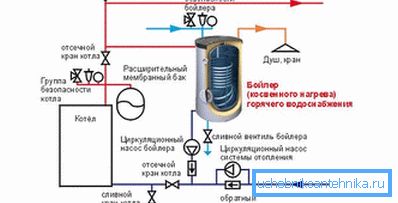

El segundo incluye la presencia de dos bombas de circulación forzada. Uno, como es habitual, está ubicado en el tubo de retorno del sistema de calefacción, el segundo también está en el tubo de retorno, pero ya el que viene de la bobina de la caldera. Su trabajo está controlado por un termostato. Tan pronto como la temperatura desciende, la bomba de almacenamiento arranca y la que circulaba alrededor de todo el circuito de calefacción se apaga, y viceversa.

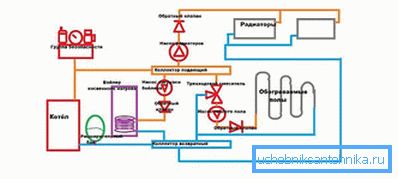

El tercer método será útil si la casa utiliza un sistema de cableado de calefacción radial. Tiene un colector desde el cual el agua caliente de la caldera puede fluir hacia el piso caliente y hacia los radiadores. En tal sistema se requerirá instalar las flechas hidráulicas. Compensará la diferencia de presión que existirá debido al funcionamiento de varias bombas para circuitos individuales.

Vídeo: Conexión de la caldera.
