Perfil de trusses de tubería: sistemas eficientes que

Con una gran área de construcción, locales, instalaciones, el techo debe tener una construcción muy confiable y duradera. La mejor opción es utilizar en este caso vigas de tubo metálico. Serán un diseño sólido, duradero y económico que puede abarcar un tramo de cualquier longitud. El cálculo de la armadura desde la tubería de perfil es la condición más importante para su correcta instalación.

Características de diseño

Las tuberías de esta categoría se producen al laminar y luego procesar el metal con la ayuda de máquinas especiales.

Por tipo de sección, los productos de perfil se dividen en:

• ovalado
• rectangular
• cuadrado

Inicialmente, los productos de perfil son redondos. Cuando se trata con acero laminado en caliente o en frío, los tubos adquieren la forma necesaria.

Los productos perfilados de metal tienen diferentes tamaños. Su sección transversal, mínimo, 15? 15 mm, máximo - 45? 5 cm. Espesor de la pared - 1.12 mm, longitud promedio es de 6.12 m.

Los elementos principales de la armadura de acero:

• cinturones que juegan el papel del contorno;
• bastidores
• refuerzos
• corsé básico (de apoyo).
• Cierres: pañuelos, soldadura, remachado, tornillos, etc.

Tipos de granjas

La instrucción informa que los trusses ensamblados de tubos perfilados se dividen en dos tipos.

1. El primero de estos es sistemas en los cuales todas sus partes están conectadas en el mismo plano.

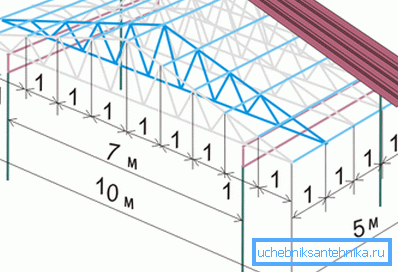

2. En los edificios del segundo tipo, el truss se suspende e incluye las correas inferior y superior.

La elección de uno u otro tipo de sistemas de truss depende de lo siguiente:

• cargas sobre el producto;
• estructuras de inclinación;
• puntos de superposición;
• longitud del tramo

Ángulo de inclinación

Según el ángulo de inclinación, existen las siguientes vigas típicas.

1. Construcción con un ángulo de inclinación de 22/30 °.. La mejor opción a la hora de construir una pequeña superposición. En este caso, la configuración triangular es la mejor. Para determinar su altura, es necesario dividir la longitud del tramo entre 5. La principal ventaja de este análogo es una pequeña masa.

Presta atencion Cuando la longitud del tramo es superior a 14 m, es mejor dar preferencia al truss con llaves colocadas arriba / abajo. Un panel, de 1.5 / 2.5 m de largo, está montado en la parte superior de la estructura. Un sistema de armadura similar contiene dos correas con un número par de paneles.

Cuando se realiza la fabricación de cerchas a partir de una tubería con forma, cuya longitud excede los 20 m, se instalan utilizando estructuras de subrafiltro. Enlazar sus columnas de soporte.

1. Si el techo tiene una pendiente de 15/22 °, la altura de la armadura se determina dividiendo la longitud del tramo por 7. La longitud de dichos sistemas no debe ser superior a 20 m. Si necesita aumentar la altura de la estructura, el cinturón inferior está roto.
2. Cuando la pendiente del techo, menos de 15 °, producto trapezoidal montado. Su altura se determina dividiendo la longitud del tramo por el número 7/9. Su valor exacto depende del valor específico de la pendiente.

Forma de construcción

De acuerdo con la configuración del sistema de truss de tuberías perfiladas se dividen en los siguientes tipos:

• Pendientes individuales, cuyo precio es el más bajo;
• dvukhskatnye los diseños;
• granjas rectas;
• Estructuras arqueadas.

El contorno del cinturón.

Las granjas con un cinturón paralelo tienen tales ventajas:

• facilidad de instalación, debido a que la mayoría de los elementos son iguales;
• la longitud de la correa del tubo y el obreshetki lo mismo;
• el número de articulaciones es mínimo;
• El diseño es estándar (unificado);
• Puede ser utilizado para techos blandos.

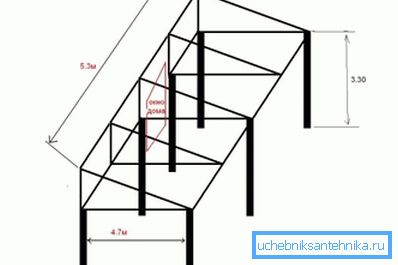

En la fabricación de truss de una sola cara de tuberías con sus propias manos, recibirá los siguientes beneficios:

• nudos duros y duraderos;
• ausencia de elementos excesivamente largos en el centro de la estructura;
• El costo de la construcción.

Las estructuras poligonales tienen sus propias características:

• se utilizan para edificios con una gran masa;
• Durante la construcción de trusses se utilizan tuberías económicamente;
• Las desventajas de este tipo de granja: la complejidad y complejidad de la instalación.

Las estructuras triangulares son fáciles de instalar. Se utilizan para techos con una fuerte pendiente. De las desventajas se puede observar la complejidad de las unidades de soporte de fabricación y los altos costos de los materiales.

Crate Farms se divide en las siguientes variedades.

1. Enrejado triangular. Generalmente se usa en estructuras con lados paralelos, menos a menudo en análogos de forma triangular o trapezoidal.
2. El tipo diagonal de torneado es laborioso y costoso, debido al alto costo de los materiales.
3. Las celosías de las formas originales están equipadas, teniendo en cuenta las características y tamaños de las vigas.

Cálculo de la granja

1. Antes de calcular la granja de la tubería de perfil, determine su esquema. Especifique en él la dependencia de la longitud de la estructura en el ángulo de la pendiente del techo.
2. Realizando el esquema, seleccione los contornos de las correas. Dependen del propósito de la granja, el tipo de techo y el ángulo de la pendiente.
3. A continuación, determine las dimensiones de la estructura. Al elegir su longitud, considere el ángulo futuro del techo. La altura depende del tipo de pisos, la posibilidad de entrega de la finca y su masa.
4. Si la longitud de la estructura es más de 36 m, calcule la elevación de la construcción.
5. Decidir sobre las dimensiones de los paneles. Haga esto en base a las cargas que afectarán al producto. Al diseñar una forma triangular de truss, el ángulo de inclinación debe ser igual a 45 °.
6. La etapa final es la determinación de la distancia entre los nodos. A continuación se muestra un dibujo de la estructura.

Algunos consejos

Los resultados del diseño dependen del ángulo de inclinación del techo.

1. Si es de 6/15 °, se debe seleccionar una cercha trapezoidal. Su altura debe relacionarse como 1: 7 o 1: 9 con la longitud del tramo. Si, según el proyecto, la altura de los techos (ático, ático) debería ser mayor, se construyen estructuras poligonales.
2. Para estructuras de una sola inclinación con un ángulo de inclinación de 6/10 °, es mejor preferir su forma asimétrica.
3. Cuando la pendiente del techo es de 15/22 °, la altura en la armadura debe referirse como 1: 7 a la longitud del tramo. Si necesita aumentar la altura del techo, se monta una correa inferior rota.
4. Si la pendiente del techo es de 22/30 °, se construyen vigas triangulares. Su altura no debe exceder un quinto de la longitud del tramo. (Ver también el artículo Arbor de una tubería de perfil: características).

Presta atencion Para el diseño de la estructura y antes de soldar la armadura desde la tubería de perfil, lea SNiP No. II / 23/81, el código describe las reglas relativas a las estructuras metálicas. SNiP No. 2.01.07 / 85 también debe ser estudiado, el documento cubre el tema de cargas e impactos.

Fabricación

1. Para el ensamblaje o la fijación de piezas, use ángulos o tachos emparejados.
2. Cuando monte la parte superior de las correas, tome 2 esquinas en T que tengan diferentes longitudes de lados. Fíjalos entre sí con listones más pequeños.
3. Para conectar la parte inferior de las correas, aplique ángulos que tengan el mismo lado.
4. En la producción de armazones largos y volumétricos, como fijadores, utilice placas superiores. Para distribuir la carga uniformemente, use un par de barras de canales.

1. Refuerzos montados diagonalmente en un ángulo de 45 °, bastidores - a 90 °. Para ensamblarlos, use las esquinas en forma de cruz o en forma de T con los mismos lados. Fíjalos con platos.
2. Para la instalación de vigas holísticas soldadas son marcas contratadas.
3. Para facilitar la construcción con una pendiente minimizada, use rejillas adicionales.
4. Al organizar una construcción larga, solo se debe instalar un número par de paneles.
5. La brecha entre las dos granjas no debe ser superior a 1,75 m.

1. Cuando finaliza el ensamblaje de los ensamblajes con la ayuda de virar, comienza la soldadura de las cerchas de un tubo con forma. Puedes hacerlo de forma automática o manual. Al final de la soldadura, se limpian todas las costuras. (Ver también el artículo Tubo de soldadura a tope: Características.)
2. En la etapa final, el producto se recubre con un compuesto anticorrosivo y luego con pintura.

Conclusión

Los sistemas ensamblados a partir de tubos perfilados son la base óptima para techos para objetos grandes y largos. Son complejos y requieren cálculos cuidadosos antes de la instalación. El video en este artículo contiene información adicional sobre el tema expresado.
